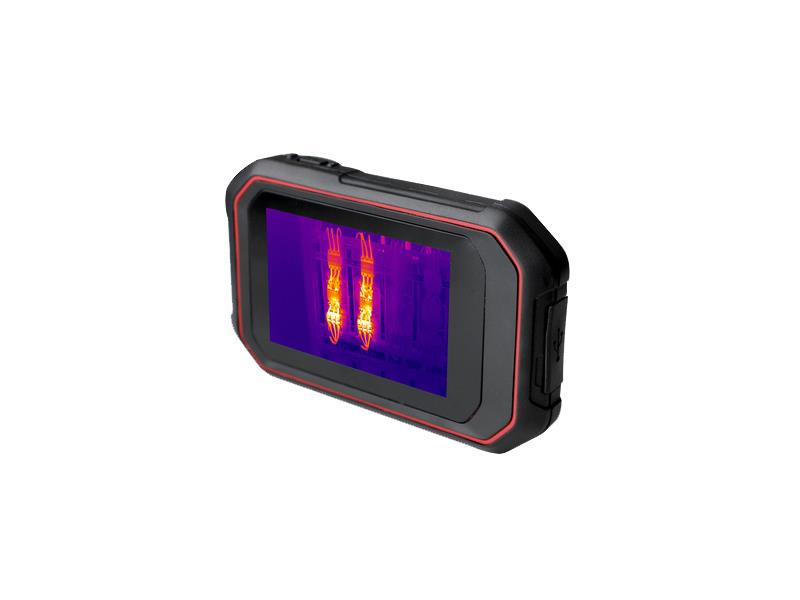

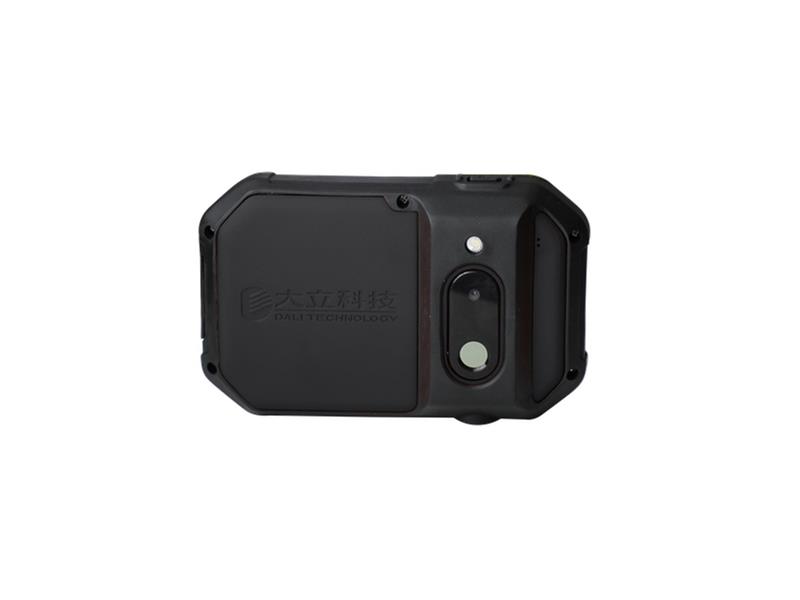

Kieszonkowe kamery termowizyjne Dali C16-M i C25-M

Profesjonalna instrukcja obsługi w języku polskim

Seria C to wysokiej jakości kamery termowizyjne o kształcie i sposobie obsługi podobnej do smartfonów. Są to kamery wykorzystywane do standardowych zastosowań przemysłowych.

Kompaktowa obudowa ułatwia transport, natomiast solidne wykonanie umożliwia stosowanie kamery w terenie.

Inspekcje elektryczne i mechaniczne
Kamery do uzyskiwania obrazów termicznych zdobyły powszechne zastosowanie przy odnajdywaniu uszkodzeń przez elektryków oraz inżynierów utrzymania ruchu. Pomiary termograficzne pozwalają wykryć nieprawidłowy stan urządzeń elektrycznych i mechanicznych, zanim ulegną one poważnemu uszkodzeniu. Kapitalnym zastosowaniem są pomiary aparatury wysokiego napięcia, gdzie wadliwe aparaty można zidentyfikować bezpiecznie, na odległość i bez konieczności wyłączenia ich z pracy.

Pomiary izolacji termicznej
Odrębnym powszechnym zastosowaniem jest badanie izolacji termicznej budynków. W dobie rosnących cen energii znalezienie miejsc wadliwej izolacji termicznej budynków daje wymierne korzyści ekonomiczne. Pomiary termowizyjne pozwalają wykryć: miejsca zawilgocenia izolacji, miejsca mostków termicznych, wady wykonawcze, nieszczelności, etc. Kamery termowizyjne są powszechnym narzędziem do dokumentacji audytów energetycznych budynków.

Diagnostyka instalacji fotowoltaicznych
Doskonałe narzędzie do diagnostyki instalacji fotowoltaicznych (wykrywanie hot spot-ów w modułach oraz przegrzewających się złącz kabli). Do badań profilaktycznych minimalizujących ryzyko pożaru instalacji PV.

Cechy szczególne

- Dostępne modele:
      C16-M zakres -20°C ÷ +350°C, rozdzielczość sensora IR 160x120px
      C25-M zakres -20°C ÷ +650°C, rozdzielczość sensora IR 256x192px
- Kompaktowa obudowa
- Duży 3,5 calowy kolorowy ekran dotykowy
- Kamera IR oraz światła widzialnego
- Funkcje obraz w obrazie oraz fuzja obrazów
- Łączność bezprzewodowa WiFi z Android App
- Gniazdo USB-C to transmisji danych oraz do ładowania akumulatora
- Wykrywanie punktów MIN i MAX temperatury
- Akumulator Li-Ion
- Wbudowana pamięć 16GB

Dane techniczne

Detektor
Typ: niechłodzony FPA (C16-M) VOx (C25-M)
Rozdzielczość:  160x120px (C16-M)   256x192px (C25-M)

Obraz
Soczewki:   3,85mm/F1.0 (C16-M)    6,0mm/F1.0 (C25-M)
Rozdzielczość przestrzenna (IFOV):   4,4mrad (C16-M)   2,0mrad  (C25-M)
Czułość termiczna (NETD):   ≤ 0,06° przy 30°C (C16-M)   ≤ 0,05° przy 30°C (C25-M)
Szybkość odświeżania: 50Hz
Ostrość: stała
Zakres spektralny: 8 ÷ 14μm

Wyświetlacz LCD
LCD: 3,5" LCD typy TFT kolorowy z ekranem dotykowym
Wyświetlanie obrazu: obraz w podczerwieni i obraz widzialny mogą być szybko przełączane, oraz w podczerwieni i obraz widzialny mogą być prezentowane jako obraz w obrazie lub fuzja obrazów
Paleta: 6 rodzajów palet do wyboru (typy stalowy, czerwony, tęcza, czarno-biały, biało-czarny, etc.
Przetwarzanie obrazu: automatyczna/ręczna regulacja kontrastu i jaskrawości, tryb automatycznego wzmacniania obrazu

Pomiar
Zakres pomiarowy: -20°C ÷ +350°C  (C16-M)    -20°C ÷ +650°C  (C25-M)
Błąd pomiaru: ±2°C lub 2% odczytu (który większy)
Korekcja pomiaru temperatury: automatyczna / ręczna
Tryb pomiaru: punkt przesuwany w czasie rzeczywistym, przesuwany obszar (pomiar temperatury maksymalnej, minimalnej, średniej), pomiar linii temperatury, alarm temperatury (dźwięk, kolor).

Zasilanie
Akumulator: wbudowany akumulator litowy
Czas pracy akumulatora: ≥4h
Sposób ładowania: przez USB-C
Tryb oszczędności energii: automatyczne uśpienie i wybudzenie

Inne
Pamięć wbudowana: 16GB
Lampa błyskowa wspierana
Czujnik grawitacji: tak, automatycznie zmienia kierunek
Format obrazów JPEG, z danymi podczerwieni w formie RAW
MPEG4, z danymi podczerwieni w formie RAW

Środowisko
Temperatura pracy: -15°C ÷ +50°C
Temperatura magazynowania: -40°C ÷ +70°C
Wilgotność: <95% (bez kondensacji)
Szczelność: IPX6
Odporność na wstrząsy: 30G, IEC68-2-28
Odporność na wibracje: 2G, IEC68-2-6
Odporność na upadki: 2m

Fizyczne
Waga: 200g
Wymiary: 135x90x26mm

Interfejsy
Port: USB typu C, transfer danych i ładowanie
WiFi: Tak, łączy się z Android App poprzez WiFi, można analizować i ładować dane na żywo
