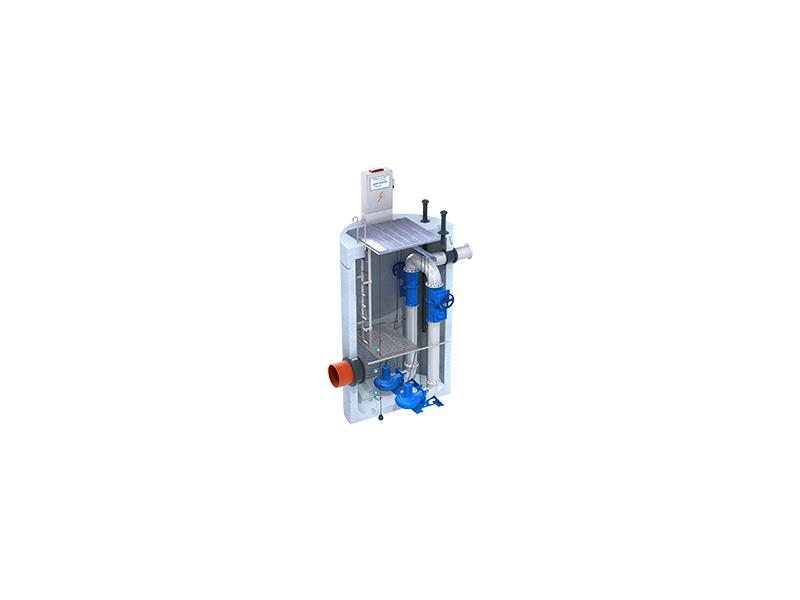

Pompownie EPS

Pompownie EPS produkowane przez Ecol-Unicon projektowane są indywidualnie wg wymagań technicznych klienta.

W skład typowej pompowni EPS wchodzi:

• korpus
• osprzęt hydrauliczno-mechaniczny
• pompy
• układ automatyki z opcją zdalnego sterowania

Najbardziej popularne wykonanie materiałowe korpusu to wysokiej klasy beton lub żelbet  Zbiorniki betonowe w ciężkich warunkach gruntowo-wodnych wyposaża się w odsadzkę przeciwwyporową, a opcjonalnie przy ściekach agresywnych zabezpiecza się powłokami izolacyjnymi. Stosowane są również korpusy polimerobetonowe charakteryzujące się wysokimi parametrami wytrzymałości i odpornością na agresywne media. Lekkie korpusy z tworzywa sztucznego (PE-HD) znajdują zastosowanie głównie w przydomowych lub przemysłowych pompowniach ścieków.

Otwory w korpusie pompowni umożliwiają podłączenie rurociągów wlotowego i wylotowego oraz doprowadzenie przewodów zasilających i sygnalizacyjnych. Wymiary otworów dostosowane są do wielkości rurociągów. Przejścia przez ściany studzienek wykonuje się jako szczelne.

Właz osadzony na płycie pokrywowej dostosowany jest do wymiarów pomp, zapewniając ich swobodny montaż i demontaż. Włazy o odpowiedniej klasie obciążenia (teren zielony lub najezdny) produkowane są przede wszystkim ze stali kwasoodpornej lub żeliwa.

Pompy zatapialne w ustawieniu stacjonarnym montowane są za pomocą stopy sprzęgającej, która łączy pompę z rurociągiem tłocznym. Prowadnice i łańcuch, wykonane ze stali kwasoodpornej, służą do osadzania pompy na kolanie sprzęgającym, a tym samym do samoczynnego połączenia z przewodem tłocznym. Rodzaj ścieków i charakter zlewni decydują o zastosowaniu odpowiedniego typu wirnika pompy (otwarty, kanałowy, śrubowy itp. ) oraz o układzie pracy pomp.

Rurociąg tłoczny pompowni odprowadzający ścieki z pompowni do sieci standardowo wykonany jest ze stali kwasoodpornej. Rurociąg łączony jest kołnierzowo (kołnierz: aluminium lub stal kwasoodporna, elementy złączne: stal kwasoodporna) lub na gwint (do DN 50).

Armatura zwrotna zabezpiecza pompownie przed cofaniem się ścieków. Standardowo stosowane są zawory kulowe charakteryzujące się niskimi stratami ciśnienia.

Armatura odcinająca służąca do całkowitego otwierania lub zamykania przepływu w przewodzie tłocznym może być wyposażona w instalację umożliwiającą obsługę z powierzchni terenu. Standardowo stosowane są zasuwy klinowe, opcjonalnie nożowe.

Pompownie EPS wyposażone są w zależności od zapotrzebowania w szereg instalacji dodatkowych takich jak: drabinka włazowa ze stali kwasoodpornej, pomost eksploatacyjny, instalacja płucząca, skosy antysedymentacyjne, deflektor, krata koszowa, uchwyty, poręcze, żuraw z wciągarką.

Szafa zasilająco-sterująca posiadająca certyfikat CE (zgodność z dyrektywami 2004/108/EC, 2006/95/EC) stanowi standardowe wyposażenie pompowni EPS. Zaprojektowana jest do sterowania pompowniami EPS, a można ją także wpiąć do systemu monitoringu  EU-MS Poza automatycznym uruchamianiem pomp w zależności od poziomu ścieków w pompowni oraz pełną kontrolą parametrów pracy (w tym stanów awaryjnych) podstawowymi zadaniami układu sterowania są:

• czasowe załączanie pomp w przypadku małego napływu cieczy
• zabezpieczenie pomp przed „suchobiegiem"
• sygnalizacja optyczno-akustyczna stanów awaryjnych z możliwością odłączenia sygnału akustycznego
• pomiar czasu pracy i ilości załączeń pomp
• możliwość blokowania równoległej pracy pomp
• możliwość ustawienia limitu czasu pracy pomp
• zabezpieczenie nadmiarowo-prądowe układu sterowania.
