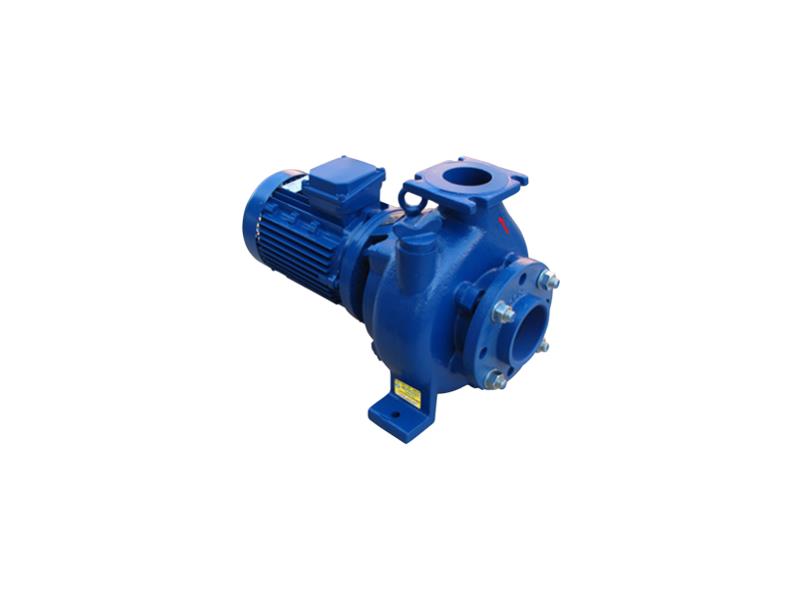

Pompy wirowe poziome PSM

Zastosowanie

Pompy do pompowania wody brudnej oraz cieczy zanieczyszczonych z dużą ilością elementów stałych pochodzenia mineralnego i ciał długowłóknistych pochodzenia organicznego, w tym ścieki sanitarne i przemysłowe, gnojowicę, szlamy surowe, szlamy z osadem czynnym, wody technologiczne.

Obszar zastosowań:

• komunalne przepompownie ścieków i wody zanieczyszczonej
• instalacje technologiczne w przemyśle
• hydrotransport
• gospodarstwa rolne

Budowa

Pompa jednostopniowa o budowie monoblokowej z poziomą osią wału. Zbudowana jest z żeliwnego korpusu i wirnika oraz łącznika zamykającego korpus pompy od strony napędu. Napędzana jest silnikiem ze specjalnie wydłużonym wałem ze stali nierdzewnej, na którym osadzono wirnik pompy.
Wał w pokrywie, będącej jednocześnie łącznikiem między silnikiem a korpusem pompy, uszczelniony jest mechanicznym uszczelnieniem czołowym. Dla wybranych typów pomp dostępne jest alternatywnie wykonanie z dławnicą sznurową.

Podstawowe elementy pompy wykonane są z żeliwa szarego.

Chakterystyki hydrauliczne

65 PSM/S-6 (n=1000 obr/min; moc 0,75 kW) 65 PSM/S-4 (n=1500 obr/min; moc 1,1-3,0 kW) 65 PSM/S-2 (n=3000 obr/min; moc 3,0-4,0 kW) 80 PSM/S-4 (n=1500 obr/min; moc 1,1-3,0 kW) 80 PSM/S-2 (n=3000 obr/min; moc 3,0-11,0 kW)

Instalacje użytkowe

Kompletacja dostawy / przyłącza

Pompa w dostawie jest doposażona w króciec ssawny z gwintem wewnętrznym 4” - przykręcony na wlocie do korpusu pompy.
Wylot tłoczny z pompy zakończony jest kołnierzem żeliwnym DN65/DN80 na ciśnienie 0,63 MPa.
Producent dostarcza dwa rodzaje króćców tłocznych do pomp
jako wyposażenie dodatkowe

• króciec w formie kołnierza z gwintem do podłączenia
  rury stalowej
• króciec w formie kołnierza z kolanem do podłączenia
  węża gumowego lub węża PVC
