Zaawansowane techniki lutowania SMD

Dlaczego lutowanie SMD wymaga dziś bardziej świadomego podejścia?

Lutowanie komponentów SMD od dawna nie jest już wyłącznie operacją warsztatową kojarzoną z prostym montażem niewielkich elementów na powierzchni płytki drukowanej. Współczesna elektronika rozwija się w kierunku coraz większej miniaturyzacji, coraz wyższej liczby komponentów na jednej PCB oraz rosnących wymagań jakościowych, co sprawia, że nawet pozornie proste połączenie lutownicze staje się elementem całego złożonego procesu technologicznego. Im mniejsze komponenty, im gęstszy raster wyprowadzeń i im większa liczba warstw w laminacie, tym mniejsze pole do popełnienia błędu.
W praktyce oznacza to, że skuteczne lutowanie SMD wymaga dziś nie tylko sprawnych rąk i dobrego sprzętu, ale przede wszystkim zrozumienia zależności pomiędzy temperaturą, czasem, materiałami procesowymi oraz budową samej płytki. To właśnie ten poziom kontroli odróżnia podstawowe lutowanie od technik zaawansowanych. W środowisku profesjonalnym nie chodzi już o to, by połączenie „po prostu chwyciło". Liczy się powtarzalność, niezawodność, zgodność z wymaganiami jakościowymi oraz ograniczenie ryzyka ukrytych defektów.

Od przygotowania PCB do gotowego połączenia

Każdy proces lutowania SMD zaczyna się dużo wcześniej niż w momencie przyłożenia grotu czy uruchomienia stacji hot-air. Pierwszym etapem jest przygotowanie PCB oraz samego stanowiska pracy. Powierzchnia padów powinna być czysta, wolna od zanieczyszczeń, wilgoci, resztek tłuszczu i śladów utlenienia. Nawet niewielkie zanieczyszczenia mogą zaburzyć zwilżanie i doprowadzić do niestabilnego połączenia.
Równie istotne jest środowisko pracy. Ochrona ESD, odpowiednie oświetlenie, stabilny blat roboczy, dobra widoczność obszaru lutowania i możliwość kontroli wizualnej pod powiększeniem nie są dodatkiem, lecz częścią procesu. W nowoczesnym lutowaniu SMD nie da się oddzielić jakości połączenia od jakości stanowiska pracy. Im większa precyzja wymagana od operatora, tym większe znaczenie ma ergonomia i przewidywalność warunków.

Temperatura jako fundament całego procesu

Najważniejszym parametrem w lutowaniu SMD pozostaje temperatura. To ona aktywuje topnik, doprowadza stop lutowniczy do temperatury topnienia i decyduje o tym, czy połączenie będzie miało właściwą geometrię i strukturę. Problem polega jednak na tym, że temperatura ustawiona na urządzeniu nie jest tym samym, co temperatura rzeczywiście osiągana przez pad, wyprowadzenie komponentu czy wnętrze laminatu.
W przypadku stopów ołowiowych proces jest zwykle bardziej tolerancyjny. Dla stopów bezołowiowych, takich jak SAC305, margines błędu staje się wyraźnie mniejszy. Zbyt niska temperatura prowadzi do zimnych lutów, słabego zwilżania i niepełnego rozpływu. Zbyt wysoka temperatura zwiększa ryzyko przegrzania komponentu, uszkodzenia maski lutowniczej, liftingu padów i degradacji materiałów. To właśnie dlatego profesjonalne lutowanie wymaga nie tylko znajomości zakresów temperatur, ale także umiejętności oceny, jak dana płytka reaguje na energię cieplną.

Reflow jako podstawowa technika montażu seryjnego

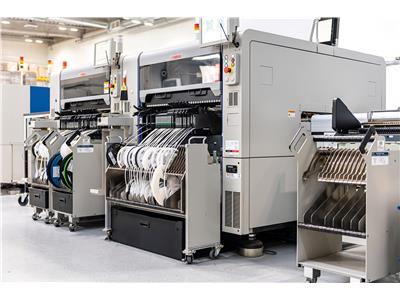

W produkcji seryjnej najważniejszą techniką lutowania SMD pozostaje lutowanie rozpływowe. Jest to proces, który opiera się na kontrolowanym przejściu przez kilka faz cieplnych. Najpierw następuje podgrzewanie wstępne, którego celem jest wyrównanie temperatury oraz odparowanie części lotnych składników topnika. Następnie pojawia się etap wyrównania temperatury, stabilizujący warunki cieplne całej płytki i przygotowujący ją do osiągnięcia zakresu topnienia spoiwa. Właściwy etap reflow to moment, w którym stop lutowniczy staje się płynny i tworzy połączenia, a końcowe chłodzenie stabilizuje strukturę lutów. W środowiskach produkcyjnych proces reflow realizowany jest z wykorzystaniem pieców rozpływowych oraz precyzyjnie dozowanej pasty lutowniczej, takiej jak materiały lutownicze INDIUM, powszechnie stosowane w montażu elektroniki.
Dobrze zaprojektowany profil reflow nie jest uniwersalny dla wszystkich projektów. Należy go dopasować do grubości PCB, liczby warstw, masy termicznej komponentów oraz rodzaju zastosowanej pasty lutowniczej. To właśnie dlatego profile procesu powinny być mierzone i walidowane, a nie tylko przyjmowane „z tabeli". W praktyce różnica kilku stopni lub kilku sekund może mieć wpływ na końcową jakość montażu.

Hot-air w montażu, serwisie i reworku

Lutowanie gorącym powietrzem jest jedną z najważniejszych technik stosowanych poza linią reflow. Dobrze sprawdza się w prototypowaniu, pracach serwisowych, wymianie układów i montażu komponentów o większej złożoności. Jednak właśnie dlatego, że daje dużą swobodę operatorowi, bywa też źródłem wielu błędów. Technika lutowania gorącym powietrzem wykorzystuje stacje hot-air, które umożliwiają kontrolę temperatury nawet do 450°C i precyzyjne nagrzewanie komponentów SMD. W praktyce stosowane są profesjonalne systemy lutownicze, takie jak stacje QUICK czy JBC.
Przy pracy z hot-air trzeba kontrolować nie tylko temperaturę, ale również przepływ powietrza, dobór dyszy, odległość od komponentu i sposób prowadzenia strumienia ciepła. Zbyt silny nadmuch może przesuwać małe elementy i destabilizować montaż. Zbyt słaby wydłuża czas procesu i zmusza operatora do pracy w zbyt wysokiej temperaturze. Dobrze prowadzony proces hot-air opiera się na równomiernym ogrzewaniu, obserwacji zachowania topnika i wyczuciu momentu, w którym spoiwo rzeczywiście osiąga stan ciekły.

Lutowanie układów o drobniejszym wyprowadzeniu

Jedną z technik stosowanych w montażu ręcznym układów o dużej liczbie wyprowadzeń jest tzw. drag soldering. Metoda ta polega na przeciąganiu grotu lutowniczego wzdłuż rzędu wyprowadzeń układu scalonego przy jednoczesnym wykorzystaniu niewielkiej ilości spoiwa oraz aktywnego topnika. Zamiast lutować każde wyprowadzenie osobno, operator prowadzi grot płynnie wzdłuż całego rzędu wyprowadzeń, pozwalając, aby napięcie powierzchniowe lutowia rozprowadziło płynny metal na poszczególnych wyprowadzeniach.
Technika ta jest szczególnie skuteczna przy obudowach QFP, TQFP czy niektórych PLCC gdzie liczba wyprowadzeń jest duża, a raster niewielki. Prawidłowo wykonane drag soldering pozwala znacząco skrócić czas montażu przy jednoczesnym zachowaniu wysokiej jakości połączeń. Warunkiem powodzenia jest jednak odpowiednia ilość topnika oraz właściwy dobór temperatury grotu.
W praktyce dużą rolę odgrywa tu również jakość narzędzi lutowniczych. Profesjonalne stacje lutownicze stosowane w elektronice, takie jak systemy JBC, umożliwiają bardzo szybkie nagrzewanie grotu i utrzymanie stabilnej temperatury nawet przy lutowaniu układów o dużej liczbie wyprowadzeń. Dzięki temu operator może prowadzić grot płynnie wzdłuż nóżek, bez konieczności ciągłej korekty temperatury.

Lutowanie w fazie parowej (vapor phase)

Jedną z najbardziej stabilnych metod lutowania stosowanych w montażu SMT jest lutowanie w fazie parowej. Technologia ta wykorzystuje parę specjalnej cieczy technologicznej o określonej temperaturze wrzenia, która przenosi energię cieplną na powierzchnię płytki PCB.
Największą zaletą tej metody jest bardzo równomierny rozkład temperatury. Ponieważ temperatura procesu nie może przekroczyć temperatury wrzenia cieczy, ryzyko przegrzania komponentów jest znacząco ograniczone. W praktyce sprawia to, że metoda vapor phase dobrze sprawdza się przy gęsto upakowanych płytkach oraz w projektach zawierających komponenty o dużej wrażliwości termicznej. Dodatkową zaletą jest stabilność procesu. W przeciwieństwie do klasycznych pieców reflow, gdzie rozkład temperatury zależy od wielu czynników, w lutowaniu parowym transfer ciepła odbywa się bardzo równomiernie na całej powierzchni płytki. Z tego względu technologia ta znajduje zastosowanie również w projektach o podwyższonych wymaganiach jakościowych, w tym w aplikacjach kosmicznych, gdzie zalecenia dotyczące procesów lutowniczych są określone w standardach ESA.
W profesjonalnym środowisku produkcyjnym kontrola takiego procesu wymaga dokładnego pomiaru profilu temperatury. W tym celu stosowane są systemy profilujące, takie jak rozwiązania Solderstar, które umożliwiają rejestrację rzeczywistego przebiegu temperatury na płytce PCB podczas lutowania. Dzięki temu technolog może zweryfikować, czy profil procesu jest zgodny z wymaganiami materiałów lutowniczych i komponentów.

Lutowanie selektywne w montażu mieszanym

W przypadku płytek zawierających zarówno komponenty SMD, jak i elementy przewlekane PTH, często stosuje się technologię lutowania selektywnego. Metoda ta pozwala lutować wybrane obszary płytki przy użyciu precyzyjnej dyszy lutowniczej lub miniaturowej fali lutowniczej.
Dzięki temu możliwe jest wykonanie połączeń THT bez narażania wcześniej zamontowanych elementów SMD na ponowne nagrzewanie. Lutowanie selektywne jest szczególnie powszechne w produkcji elektroniki przemysłowej oraz motoryzacyjnej, gdzie wiele płytek wykorzystuje montaż mieszany.
Technologia ta wymaga bardzo precyzyjnej kontroli parametrów procesu oraz odpowiedniego przygotowania stanowiska pracy. W praktyce oznacza to integrację urządzeń lutowniczych z odpowiednio zaprojektowanym stanowiskiem ESD, które zapewnia stabilne warunki pracy oraz ochronę komponentów przed wyładowaniami elektrostatycznymi.



Lutowanie w atmosferze azotu

W bardziej wymagających procesach produkcyjnych stosuje się lutowanie w atmosferze azotu. Wprowadzenie gazu obojętnego do komory lutowniczej ogranicza obecność tlenu, który w normalnych warunkach sprzyja powstawaniu tlenków na powierzchni lutowia.
Redukcja utleniania poprawia zwilżanie powierzchni oraz zwiększa jakość połączeń lutowniczych. W praktyce oznacza to lepszą geometrię menisku lutowniczego, mniejszą liczbę defektów oraz wyższą powtarzalność procesu. Lutowanie w azocie stosowane jest szczególnie często w produkcji urządzeń o wysokiej niezawodności, takich jak elektronika medyczna, lotnicza czy przemysłowa.

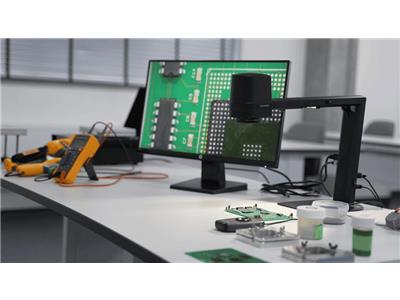

W takich aplikacjach kluczowe znaczenie ma kontrola jakości połączeń lutowniczych. Oprócz inspekcji wizualnej stosuje się również mikroskopy inspekcyjne o dużym powiększeniu. Systemy optyczne TAGARNO pozwalają na dokładną ocenę menisku lutowniczego, wykrywanie mostków oraz analizę geometrii połączeń, co ma szczególne znaczenie przy montażu komponentów o drobnych wyprowadzeniach.

Lutowanie ultradźwiękowe

Jedną z bardziej specjalistycznych technik lutowania jest lutowanie ultradźwiękowe. W tej metodzie energia ultradźwiękowa generowana przez specjalny grot lub przetwornik powoduje mikrowibracje, które ułatwiają zwilżanie powierzchni przez lutowie.
Dzięki temu możliwe jest tworzenie połączeń lutowniczych nawet na materiałach trudnych do lutowania, takich jak szkło, ceramika czy metale o wysokiej reaktywności powierzchniowej, np. aluminium, magnez lub tytan. Technologia ta znajduje zastosowanie przede wszystkim w elektronice specjalistycznej oraz w produkcji sensorów i elementów optoelektronicznych.
Choć metoda ta nie jest powszechnie stosowana w standardowym montażu PCA, stanowi ważne narzędzie w zastosowaniach wymagających bardzo wysokiej precyzji i kontroli procesu. Ze względu na specyfikę takich procesów szczególnie ważna staje się dokładna kontrola jakości połączeń. W bardziej zaawansowanych zastosowaniach posługujemy się również systemami inspekcji rentgenowskiej, które umożliwiają analizę połączeń znajdujących się pod obudową komponentów lub wewnątrz struktur lutowniczych.

Znaczenie preheatera i kontroli gradientu temperatury

Jednym z najważniejszych elementów zaawansowanego lutowania SMT jest wstępne podgrzewanie PCB. Preheater nie powinien być traktowany jako wyposażenie dodatkowe, ale jako narzędzie służące do stabilizacji procesu. W przypadku większych, grubszych i wielowarstwowych płytek podgrzewanie dolne pozwala ograniczyć gradient temperatury pomiędzy górną a dolną stroną laminatu. To właśnie te różnice temperatur są częstym źródłem naprężeń, odkształceń i mikropęknięć.

W praktyce podgrzewacz skraca czas, przez jaki górne źródło ciepła musi działać bezpośrednio na komponent. Dzięki temu maleje ryzyko przegrzania obudowy i uszkodzenia PCB. Jest to szczególnie ważne przy układach QFN, BGA, BTC, dużych QFP oraz przy płytkach z rozbudowanymi polami masy. W takich przypadkach brak preheatera bardzo często kończy się tym, że operator „ratuje proces" zwiększaniem temperatury hot-air, co tylko pogarsza sytuację.

Pasta lutownicza i kontrola depozytu

W montażu SMT jakość lutowania zależy również od tego, co dzieje się jeszcze przed etapem nagrzewania. Pasta lutownicza musi zostać nałożona równomiernie i powtarzalnie. Zbyt duży depozyt zwiększa ryzyko mostków, a zbyt mały może prowadzić do otwartych połączeń lub niskiej wytrzymałości mechanicznej lutu.
Przy bardziej wymagających projektach znaczenie mają nie tylko sama ilość pasty, ale również jej rozmieszczenie i geometria. To właśnie te czynniki wpływają później na samocentrowanie komponentu podczas reflow oraz na końcowy kształt połączenia. W środowisku produkcyjnym kontrola nanoszenia pasty jest jednym z kluczowych elementów stabilności procesu. W prototypowaniu wciąż można pracować bardziej manualnie, ale wymaga to dużo większej dyscypliny i dokładności.

Topnik jako aktywne narzędzie procesu

Topnik pełni w lutowaniu SMT rolę znacznie większą niż tylko „wspomaganie rozpływu". To materiał aktywnie wpływający na przebieg procesu. Odpowiada za usuwanie tlenków, poprawę zwilżania, stabilizację powierzchni podczas nagrzewania i ograniczanie ryzyka defektów. Dobry topnik nie tylko poprawia jakość połączenia, ale także zwiększa przewidywalność całej operacji.
W praktyce zły dobór topnika może prowadzić do problemów z rozpływem, nadmiernych pozostałości, trudności w kontroli wizualnej oraz obniżonej niezawodności połączenia w czasie. W bardziej zaawansowanych procesach znaczenie mają również wyniki testów SIR i ECM, zgodność z normami branżowymi oraz kompatybilność z wykończeniami powierzchni PCB i stosowanymi stopami lutowniczymi.

Najczęstsze błędy w lutowaniu SMT i jak ich unikać

Zbyt szybkie wejście w wysoką temperaturę

Jednym z najczęstszych błędów jest pomijanie etapu spokojnego podgrzewania. Operator chce skrócić czas procesu, więc od razu pracuje na wysokiej temperaturze. W praktyce prowadzi to do nadmiernego gradientu cieplnego, szoku termicznego i lokalnego przegrzewania komponentu lub laminatu. Problem ten szczególnie często pojawia się przy grubszych PCB, dużych układach oraz w naprawach wykonywanych bez preheatera.
Aby tego uniknąć, należy traktować podgrzewanie wstępne jako część właściwego procesu, a nie stratę czasu. Równomierne doprowadzenie płytki do wyższej temperatury początkowej ułatwia późniejszy montaż i zmniejsza ryzyko błędów.

Nadmiar pasty lub topnika

Kolejnym typowym błędem jest przekonanie, że „więcej materiału da większą pewność połączenia". W praktyce nadmiar pasty lutowniczej bardzo często prowadzi do mostków, a zbyt duża ilość topnika utrudnia ocenę jakości połączenia i może zaburzyć kontrolę procesu. Resztki topnika odbijające światło potrafią tworzyć złudzenie poprawnego zwilżenia, mimo że samo połączenie jest wadliwe.
Najlepszym rozwiązaniem jest trzymanie się kontrolowanych ilości materiału procesowego i obserwacja efektu, a nie działanie „na zapas".

Próba podniesienia układu przed pełnym rozpływem

W reworku i demontażu to jeden z najbardziej kosztownych błędów. Gdy operator próbuje zdjąć komponent zbyt wcześnie, najczęściej kończy się to oderwanymi padami, uszkodzeniem laminatu i utratą możliwości bezpiecznej naprawy. Problem wynika zwykle z niecierpliwości albo z niewłaściwej oceny momentu przejścia spoiwa w stan ciekły.
Rozwiązaniem jest równomierne ogrzewanie całego obszaru, odpowiednie podgrzewanie dolne i cierpliwa obserwacja. Jeśli układ nadal stawia opór, to znak, że proces nie został jeszcze zakończony.

Zbyt mocny strumień gorącego powietrza

Przy małych elementach, szczególnie 0402 i mniejszych, zbyt silny nadmuch potrafi nie tylko przesunąć komponent, ale także doprowadzić do niekontrolowanego ustawienia elementu, a nawet uszkodzenia sąsiednich połączeń. Ten błąd często pojawia się u osób, które próbują rekompensować zbyt niską temperaturę większym przepływem powietrza.
W praktyce lepiej pracować bardziej stabilnie, z dobrze dobraną dyszą i kontrolowanym ruchem, niż zwiększać siłę nadmuchu licząc na szybszy efekt.

Brak kontroli po zakończeniu procesu

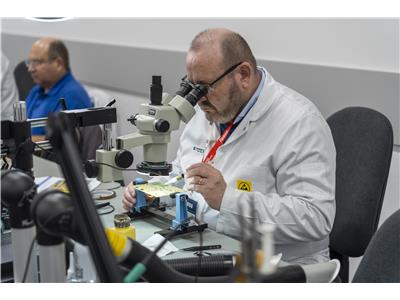

Nawet poprawnie wyglądający lut nie zawsze oznacza poprawne połączenie. Jednym z częstych błędów jest zakończenie pracy bez dokładnej inspekcji. W bardziej wymagających projektach sama ocena „gołym okiem" nie jest wystarczająca. Potrzebne są powiększenie, dobra optyka, czasem AOI, a przy określonych komponentach również RTG.
Dobrze przeprowadzona kontrola po lutowaniu pozwala wychwycić mostki, niedolutowania, przesunięcia komponentów oraz nieprawidłowy menisk lutu, zanim płytka trafi do kolejnego etapu produkcji lub do użytkownika.

Jak wygląda dojrzały proces lutowania SMT?

Powtarzalność zamiast improwizacji

Zaawansowane lutowanie SMT zaczyna się tam, gdzie kończy się improwizacja. Dojrzały proces opiera się na kontrolowanych parametrach, sprawdzonych materiałach i powtarzalnej organizacji pracy. Nie oznacza to sztywności, ale świadome podejmowanie decyzji technologicznych. Operator lub technolog powinien wiedzieć, dlaczego wybiera dany zakres temperatur, dlaczego stosuje określony topnik i kiedy włączenie preheatera jest koniecznością, a nie opcją.

Świadome łączenie technik

W praktyce rzadko zdarza się, aby jedna technika rozwiązywała wszystkie problemy. Właśnie dlatego zaawansowane lutowanie SMD często polega na łączeniu metod. Reflow zapewnia powtarzalność w produkcji seryjnej, hot-air daje elastyczność w serwisie i prototypowaniu, a preheater stabilizuje proces przy bardziej wymagających płytkach. To nie pojedyncze narzędzie decyduje o jakości, lecz umiejętność dobrania właściwej kombinacji metod do konkretnego przypadku.

Zaawansowane techniki lutowania SMD nie polegają na stosowaniu najwyższej możliwej temperatury ani na użyciu najbardziej rozbudowanego sprzętu. Ich istotą jest kontrola procesu, rozumienie zachowania materiałów oraz umiejętność przewidywania, jak PCB i komponenty zareagują na dostarczaną energię cieplną. To właśnie dlatego nowoczesne lutowanie wymaga zarówno wiedzy technologicznej, jak i dobrze zaprojektowanego stanowiska pracy.
W praktyce najlepsze efekty osiąga się wtedy, gdy cały proces jest traktowany jako spójny system. Przygotowanie PCB, dobór materiałów, kontrola temperatury, podgrzewanie dolne, właściwe użycie hot-air i końcowa inspekcja nie są osobnymi etapami, lecz wzajemnie powiązanymi elementami jednej technologii. Im większa świadomość tych zależności, tym wyższa jakość połączeń i mniejsze ryzyko błędów.
Wszystkie opisane w artykule techniki lutowania znajdują odzwierciedlenie w rozwiązaniach technologicznych stosowanych w nowoczesnej produkcji elektroniki. Urządzenia i systemy wspierające te procesy, w tym sprzęt lutowniczy, narzędzia do kontroli jakości oraz wyposażenie stanowisk ESD, dostępne są w ofercie firmy RENEX. Wybrane rozwiązania można zobaczyć w praktyce w Centrum Technologicznym RENEX, gdzie prezentowane są kompletne stanowiska pracy oraz technologie wykorzystywane w profesjonalnym montażu elektroniki.
