ASPD Automatyka sterująca przepompownią deszczową

Sterowanie przepompownią deszczową różni się od sterowania zwykłą przepompownią ściekową wydłuzonym czasem pomiędzy załączeniem kolejnych pomp i załączeniem się sygnalizacji alarmowej. Wynika to z częstej konieczności załączania się dwóch lub więcej pomp do natychmiastowego pozbycia się wody deszczowej ze zbiornika w czasie np. deszczu nawalnego. Nie jest to jednak sytuacja nadzwyczajna ponieważ przepompownie deszczowe projektowane są na maksymalny wydatek przy wszystkich pracujących równolegle pompach. Dlatego też, w naszych EM4IS ASPD stosujemy sterowanie pięciopoziomowe:

• Alarm - Sygnalizacja alarmowa o przekroczonym poziomie.
• Start 2 - Poziom załączania się drugiej pompy (kolejnej) w trybie automatycznym.
• Start 1 - Poziom załączania się pierwszej pompy (jednej z ...) w trybie automatycznym.
• Stop - poziom wyłączania się pomp w trybie automatycznym po opróżnieniu zbiornika.
• Suchobieg - najniższy poziom świadczący o niewystarczającym poziomie cieczy do chłodzenia silników pomp jak również o ryzyku ich zapowietrzenia.

W trybie ręcznym, możliwe jest spompowanie cieczy do poziomu Suchobiegu, natomiast załączenie pomp zachodzi tylko przy użyciu przycisków Start na panelu operatorskim. Alarm działa niezależnie od trybu Auto - Ręczny.

Pomiędzy trybami Auto i Ręczny jest pozycja "0" powodująca wyłączenie wszystkich funkcji sterujących i powiadamiających. Nie jest to równoznaczne z odcięciem zasilania, do tego służy Wyłącznik Główny!

Wyposażenie szafy:

• Niepalna obudowa poliestrowa z dławikami kablowymi.

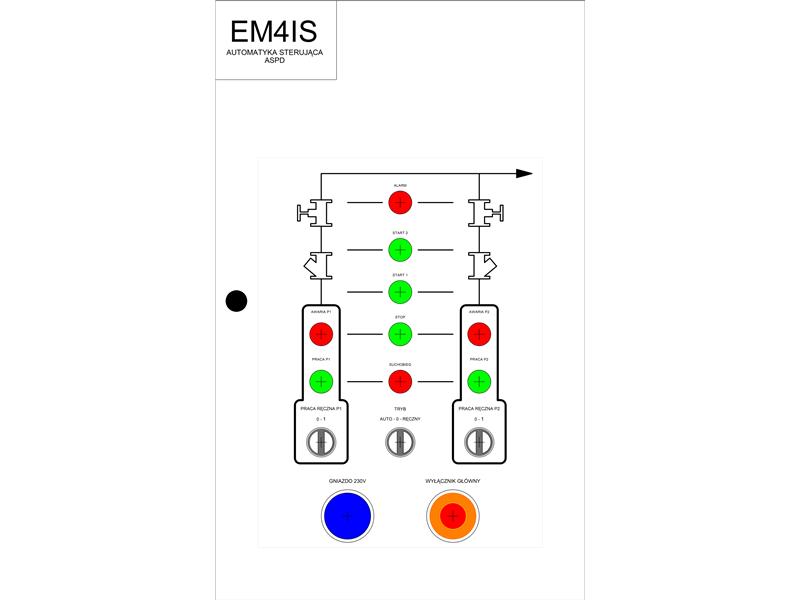

• Maskownica z panelem operatorskim.
• Wyłącznik główny.
• Wyłączniki silnikowe nastawne dla każdej pompy.
• Tryby sterowania Automatyczne / 0 / Ręczne.
• Naprzemienna praca dwóch pomp,  przy pracy ciągłej po 20 minutach następuje zamiana, w razie awarii jednej z pomp, druga automatycznie przejmuje jej pracę, przy poziomie Start 2 załącza się druga pompa wspomagająca.
• Dla pomp o mocy do 4kW rozruch bezpośredni, dla pomp powyżej 4kW w standardzie rozruch gwiazda-trójkąt Y/Δ. Rozruch poprzez Soft-Start wyceniany indywidualnie.
• Moduł CR3.1 do obwodu termicznego T1T2 i ewentualnej sondy przecieku.
• Licznik czasu pracy dla każdej z pomp (LCP).
• Gniazdo serwisowe 230 V (GN230).
• Kogut sygnalizacji optyczno-akustycznej.
• Zamknięcie na klucz.
• Obudowa wodo i pyłoszczelna, odporna na warunki atmosferyczne.
• Opcjonalnie: Grzałka z termostatem (GT), Gniazdo Agregat-0-Sieć (GNAS).
• Cokół do wyboru z listy:
• wersja bez cokołu,
• z cokołem wkopywanym
• lub z cokołem do montażu na płycie zbiornika.

Szafa sterująca ASPD nie zawiera w komplecie pływaków, które można dokupić oddzielnie. Rekomendowany zestaw sygnalizacji poziomów ZSP-5. więcej na dościeków.pl
