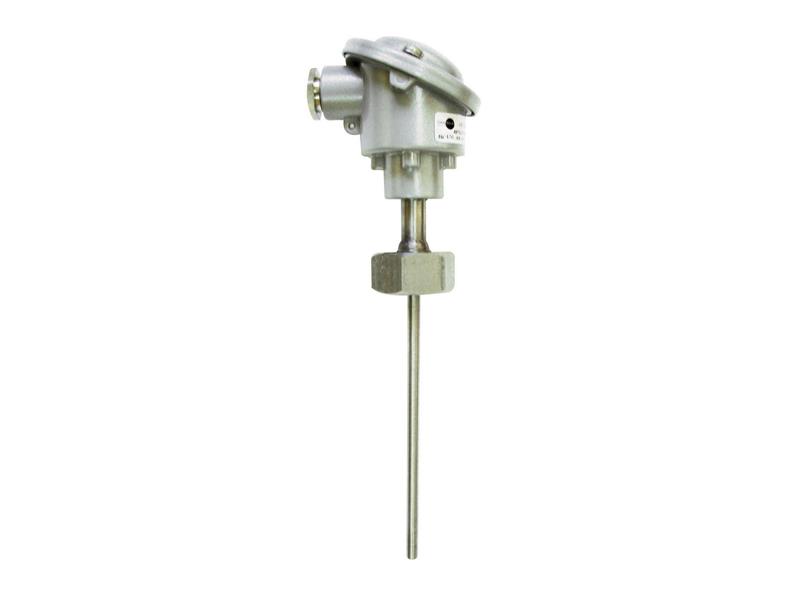

Czujnik temperatury termoparowy FB0

Czujnik termoparowy FB0 przeznaczony do pomiaru temperatury cieczy i gazów w przemysłowych rurociągach i zbiornikach ciśnieniowych.

zakres pomiarowy: -200... +500°C dla Pt100 -40... +500°C dla J, K
element przetwarzający *: termorezystor (RTD) Pt100 termoelement (TC) Fe-CuNi (J) termoelement (TC) NiCr-Ni (K) RTD lub TC podwójny (2x...)
klasa elementu przetwarzającego *: klasa B (standard) lub A (dla RTD) klasa 2 (standard) lub 1 (dla TC)
obwód pomiarowy (dla RTD): 2-, 3-, 4-przewodowy
max prąd pomiarowy 5 mA
spoina pomiarowa (dla TC) *:
SO - spoina odizolowana od osłony
SP - spoina zwarta z osłoną (uziemiona)
SOA - spoina podwójna odizolowana od osłony, zwarte ze sobą
SOB - spoina podwójna odizolowana od osłony i między sobą
materiał osłony *: stal 1.4541 (1H18N9T)
materiał osłony zewnętrznej: stal 1.4541 (1H18N9T)
średnica osłony *: d [mm] = Ø6
długość osłony *: L [mm] = 190
dopuszczalne ciśnienie *: 0,6 MPa
dopuszczalne wibracje *: 5... 80 Hz, do 5 g
gwint łącznika *: G3/4" - nakrętka 6kt32
typ głowicy: NA, IP65
temperatura pracy głowicy: 150°C (z przetwornikiem 60°C)
przetwornik temperatury w głowicy (opcja) *: 4... 20 mA - podać zakres (TL-TH)
* inne parametry na życzenie (po uzgodnieniu)


Czujniki z niewymiennym wkładem pomiarowym. Znajdujący się wewnątrz metalowej osłony rezystor jest połączony przewodami z kostką zaciskową lub zaciskami przetwornika. Wnętrze osłony dla poprawienia własności dynamicznych i uodpornienia na drgania wypełnione jest specjalnym piaskiem i uszczelnione masą silikonową. Gwintowana nakrętka mocuje czujnik przy pomocy spawanego z osłoną kołnierza z dodatkową pochwą przystosowaną do wspawania.
