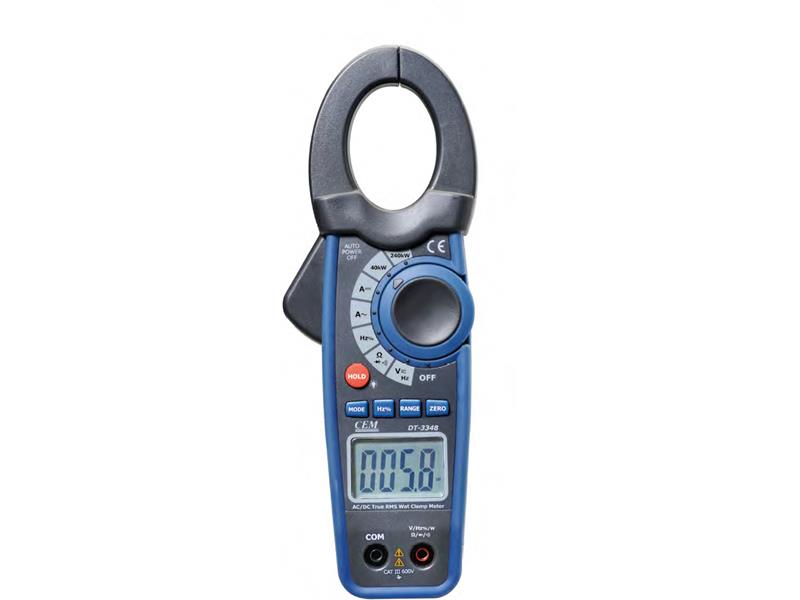

DT-3348 Cęgowy miernik mocy

Profesjonalna instrukcja obsługi w języku polskim.

Przyrząd DT-3348 jest profesjonalnym miernikiem cęgowym 1000A AC/DC True RMS, zapewniającym dokładny pomiar mocy czynnej, prądów AC/DC oraz napięcia niezależnie od kształtu przebiegu.

Cechy szczególne
- Funkcje pomiarowe:
   - prąd DC i AC TrueRMS,
   - napięcie DC i AC True RMS,
   - rezystancja,
   - częstotliwość,
   - moc DC oraz AC do 240kW,
   - ciągłość z brzęczykiem,
   - test diody.
- Rozwarcie szczęk 30mm.
- Wyświetlacz LCD 3999.
- Elektroniczne zabezpieczenie przeciążeniowe.
- Funkcja Data Hold.
- Funkcja DCA Zero.
- Automatyczny wyłącznik zasilania.
- Sygnalizacji rozładowania baterii.
- Kategoria przepięciowa CAT III 600V wg normy EN61010-1.
- Na wyposażeniu świadectwo wzorcowania.

Dane techniczne
- Rozwarcie szczęk: około 30mm.
- Test diody: prąd pomiarowy typowo 0,3mA; napięcie rozwarcia typowo 1,5VDC.
- Sprawdzenie ciągłości: próg <100Ω; prąd pomiarowy <1mA.
- Sygnalizacja rozładowanej baterii: na wyświetlaczu "BAT".
- Wskazanie przepełnienia: na wyświetlaczu "OL".
- Szybkość pomiarów: 2 na sekundę, nominalnie.
- Impedancja wejściowa: 7,8MΩ (VDC i VAC).
- Wyświetlacz: LCD z licznikiem 4000.
- Prąd AC: 50/60Hz True RMS (AAC).
- Pasmo dla napięcia AC: 50/60Hz True RMS (VAC).
- Temperatura pracy: -10°C ÷ 50°C.
- Temperatura magazynowania: -30°C ÷ 60°C.
- Wilgotność względna: 90% (0°C ÷ 30°C); 75% (30°C ÷ 40°C); 45% (40°C ÷ 50°C).
- Wysokość: pracy: 3000m; magazynowania 10.000m.
- Kategoria przepięciowa: CAT III 600V.
- Zasilanie: jedna bateria 9V.
- Automatyczny wyłącznik: około 35 minut.
- Wymiary: 229x80x49mm.
- Waga: 303g.
- Do użytku w pomieszczeniach.
- Stopień zapylenia: 2.
- Spełniane normy EMC i LVD:EN61326EN61010-1, EN61010-02-31.

Funkcja, zakres, dokładność

Prąd DC
1000 ADC ±(1,8% + 5 cyfr)

Prąd AC
1000 AAC ±(2,0% + 5 cyfr)

Napięcie DC
400,00mV, ±(0,8% + 3 cyfry)
4,000V, ±(1,5% + 3 cyfry)
40,00V, ±(1,5% + 3 cyfry)
400,0V, ±(1,5% + 3 cyfry)
600V, ±(2,0% + 3 cyfry

Napięcie AC
400,0mV, ±(0,8% + 20 cyfr)
4,000V, ±(1,8% + 5 cyfr)
40,00V, ±(1,8% + 5 cyfr)
400,0V, ±(1,8% + 5 cyfr)
600V, ±(2,5% + 5 cyfr)

Rezystancja
400,0Ω, ±(1,0% + 4 cyfry)
4,000kΩ, ±(1,5% + 2 cyfry)
40,00kΩ, ±(1,5% + 2 cyfry)
400,0kΩ, ±(1,5% + 2 cyfry)
4,000MΩ, ±(2,5% + 3 cyfry)
40,00MΩ, ±(3,5% + 3 cyfry)

Częstotliwość
(czułość: min 10Vrms)
5,000Hz, ±(1,5% + 5 cyfr)
50,00Hz, ±(1,2% + 2 cyfry)
500,0Hz, ±(1,2% + 2 cyfry)
5,000kHz, ±(1,2% + 2 cyfry)
50,00kHz, ±(1,2% + 2 cyfry)
100,0kHz, ±(1,2% + 2 cyfry)

Cykl obciążenia
0,5 do 99,0%, ±(1,2% + 2 cyfry)
Długość impulsu: 100μs ÷ 100ms
Częstotliwość: 5,000Hz ÷ 100,0kHz

Moc czynna AC (0-250V, 0-400A, 50/60Hz Trms)
40kW, ±(2,5% + 5 cyfr)

Moc czynna AC (0-600V, 0-400A, 50/60Hz Trms
240kW, ±(2,5% + 5 cyfr)

Moc czynna DC (0-250V, 0-400A)
40kW, ±(2,0% + 5 cyfr)

Moc czynna DC (0-250V, 0-400A)
240kW, ±(2,0% + 5 cyfry)
