- Producent:
- CEM (Shenzhen Everbest Machinery Industry)
- Numer katalogowy:
- DT-3381
Profesjonalna instrukcja obsługi w języku polskim.

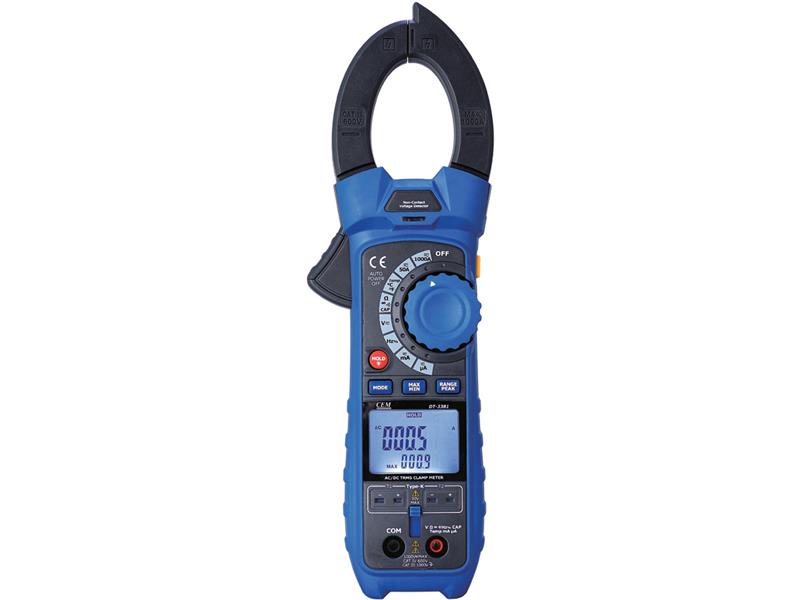

Nowoczesny cyfrowy miernik cęgowy DT-3381 oferuje wszystkie funkcje wymagane przez inżyniera pracującego w terenie przy obsłudze sieci energetycznych. Posiada elegancką konstrukcję, idealnie pasuje do dłoni i może być używany do wykonywania pomiarów w ciasnych przestrzeniach.
Posiada duży podświetlany wyświetlacz LCD z licznikiem do 50 000, dzięki czemu zapewnia precyzyjne i dokładne pomiary z dokładnością, aż do ostatniej cyfry. Jasne podświetlenie i wbudowana w cęgi silna latarka, ułatwiają użytkowanie przyrządu w warunkach słabego oświetlenia.
Posiada wbudowany bezdotykowy detektor napięcia (NCV) do szybkiego sprawdzenia obecności przewodów pod napięciem przed rozpoczęciem pomiarów.
Termometr o dwóch wejściach do współpracy z termoparami typu K z funkcją pomiaru różnicy temperatur, czyni przyrząd jeszcze bardziej użytecznym do pracy w terenie.
Pomiary AC True RMS oraz dwa zakresy pomiaru prądu poprzez cęgi 50A oraz 1000A. Unikatową funkcją w miernikach cęgowych jest dodatkowy zakres pomiaru prądów z rozdzielczością 0,01µA poprzez wejścia przewodowe.
Przyrząd spełnia wymagania norm EMC & LVD, EN:61326, EN:61010-1, EN:61010-02-031 i posiada kategorię przepięciową CAT-III 1000V, CAT-IV 600V.
Cechy szczególne:
- Funkcje pomiarowe:
- Prąd AC (cęgami): do 1000A,
- Prąd DC (cęgami): do 1000A,
- Prąd AC (zakres µA): od 0,01µA,
- Prąd DC (zakres µA): od 0,01µA,
- Napięcie AC: do 600V,
- Napięcie DC: do 600V,
- Rezystancja: do 50MΩ,
- Pojemność: do 5mF,
- Częstotliwość: do 10MHz,
- Temperatura: do 1000°C,
- Wypełnienie cyklu pracy,
- Pomiar ciągłości,
- Test diody,
- Pomiary True RMS dla dokładnych pomiarów przebiegów odkształconych od sinusoidy,

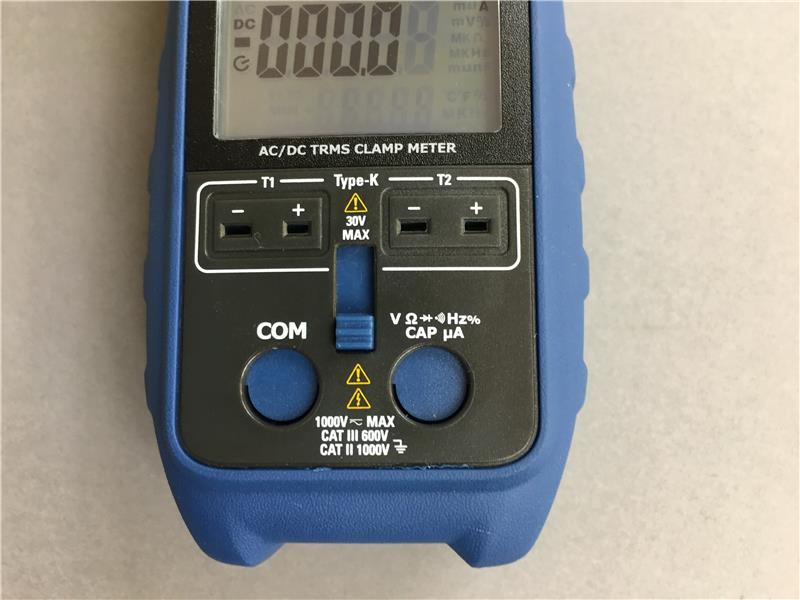

- Dwa wejścia na termopary typu K z funkcją pomiaru różnicy temperatur (T1, T2, T1-T2),
- Wbudowany bezdotykowy detektor napięcia (NCV),

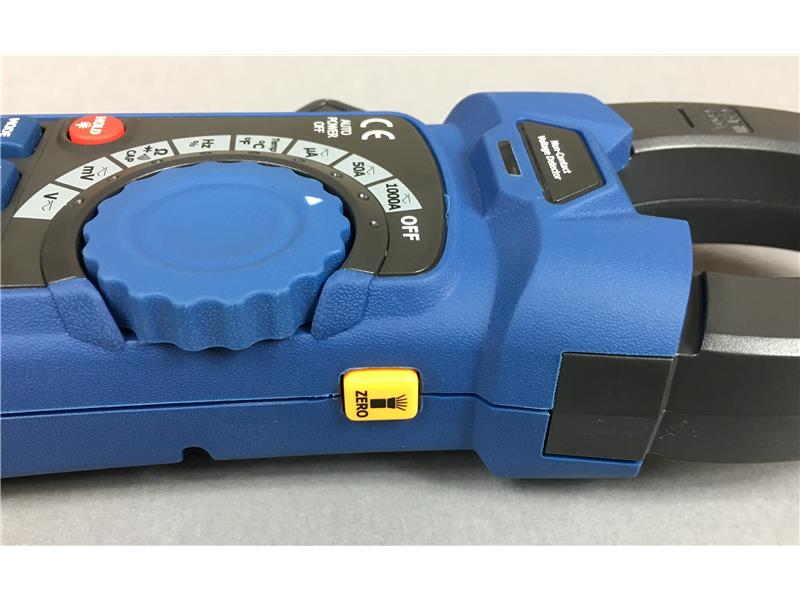

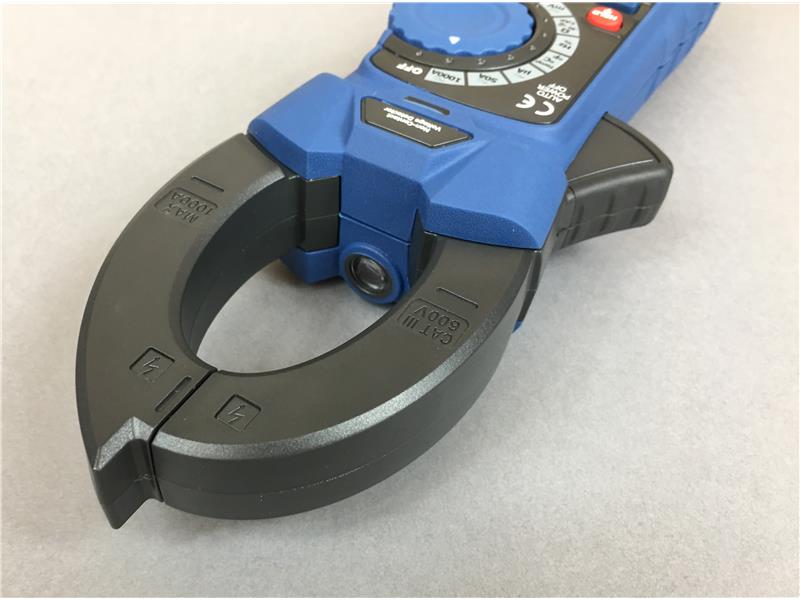

- Latarka wbudowana w cęgi umożliwiająca pomiary w ciemnych i ciasnych obszarach,
- Funkcje Data Hold i Peak Hold,
- Przetwornik z licznikiem 50 000 dla funkcji multimetru zapewniający wysoką rozdzielczość przy pomiarach napięcia AC/DC, rezystancji, pojemności i częstotliwości,
- Pomiar kondensatorów do 5 000µF,

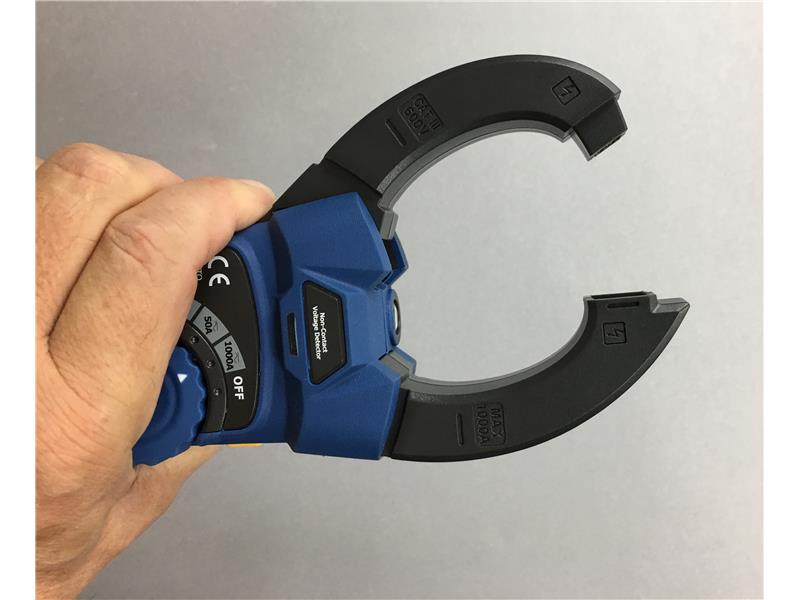

- Rozwarcie szczęk do 48mm,
- Automatyczna lub ręczna zamiana podzakresów,
- Funkcja multimetru AC/DC µA do pomiaru np. prądów czujnika płomienia,
- Pomiar prądu DC idealny w pojazdach, ciężkim sprzęcie i okrętach,
- Funkcje MAX/MIN,
- Automatyczny wyłącznik zasilania,
- Pomiar ciągłości z sygnalizacją akustyczną.
Dane techniczne:
Dane ogólne:
- Pomiary True RMS dla dokładnych pomiarów przebiegów odkształconych od sinusoidy,
- Dwa wejścia na termopary typu K z funkcją pomiaru różnicy temperatur (T1, T2, T1-T2),
- Bezdotykowy detektor napięcia (NCV),
- Funkcje Data Hold i Peak Hold,
- Przetwornik z licznikiem 50 000,
- Rozwarcie szczęk do 48mm,
- Automatyczna lub ręczna zamiana podzakresów,
- Funkcje MAX/MIN,
- Wskaźnik rozładowania baterii,
- Automatyczny wyłącznik zasilania po 30 minutach braku aktywności z możliwością de-aktywacji,
- Sygnalizacja przekroczenia zakresu "OL",
- Pomiar ciągłości z sygnalizacją akustyczną < 50Ω i prądem pomiarowym około 1mA,
- Test diody z prądem około 1,5mA i napięciem rozwarcia około 3V,
- Detektor piku > 1ms,
- Pasmo AC: 50 do 400Hz (AC A i AC V),
- Współczynnik szczytu: 3,0 na zakresie 50A; 1,4 na zakresie 1000A (50/60Hz i 5% do 100% zakresu),
- Temperatura pracy: 5 do 40°C,
- Temperatura magazynowania: -20 do 60°C,
- Wilgotność pracy: max 80% RH do 31°C malejąca liniowo do 50% RH przy 40°C,
- Wilgotność magazynowania: < RH,
- Max wysokość: 2000m,
- Zasilanie: bateria 9V szt. 1 typ NEDA 1604,
- Wymiary: 230 x 76 x 40mm,
- Waga: 315g,
- Spełnia wymagania podwójnej izolacji EN 61010-1, kategoria przepięciowa CAT IV 600V i CAT III 1000V, stopień zapylenia 2.
Prąd AC True RMS (50Hz do 60Hz)
Wszystkie zakresy prądu AC są specyfikowane od 5% zakresu do 100% zakresu
Zakresy Dokładności
50A ±(2,5% odczytu + 5 cyfr)
1000A ±(2,5% odczytu + 5 cyfr)
Prąd DC
Zakresy Dokładności
50A ±(2,5% odczytu + 5 cyfr)
1000A ±(2,5% odczytu + 5 cyfr)
Prąd AC (zakresy µA)
Wszystkie zakresy prądu AC są specyfikowane od 5% zakresu do 100% zakresu
Zakresy Dokładności
500,00µA ±(1,5% odczytu + 30 cyfr)
5000,0µA ±(1,5% odczytu + 30 cyfr)
Prąd DC (zakresy µA)
Zakresy Dokładności
500,00µA ±(1,0% odczytu + 6 cyfr)
5000,0µA ±(1,0% odczytu + 6 cyfr)
Napięcie DC
Zakresy Dokładności
500,00mV ±(1,0% odczytu + 8 cyfr)
5,0000V ±(0,1% odczytu + 4 cyfry)
50,000V ±(0,1% odczytu + 4 cyfry)
500,00V ±(0,1% odczytu + 4 cyfry)
600,0V ±(0,1% odczytu + 4 cyfry)
Napięcie AC True RMS (50Hz do 1000Hz)
Wszystkie zakresy napięcia AC są specyfikowane od 5% zakresu do 100% zakresu
Zakresy Dokładności
500,00mV ±(1,0% odczytu + 30 cyfr)
5,0000V ±(1,0% odczytu + 30 cyfr)
50,000V ±(1,0% odczytu + 30 cyfr)
500,00V ±(1,0% odczytu + 30 cyfr)
600,0V ±(1,0% odczytu + 30 cyfr)
Rezystancja
Zakresy Dokładności
500,00Ω ±(1,0 odczytu + 9 cyfr)
5,0000kΩ ±(1,0 odczytu + 5 cyfr)
50,000kΩ ±(1,0 odczytu + 5 cyfr)
500,00kΩ ±(1,0 odczytu + 5 cyfr)
5,0000MΩ ±(2,0 odczytu + 10 cyfr)
50,000MΩ ±(3,0 odczytu + 10 cyfr)
Pojemność
Zakresy Dokładności
500,00nF ±(3,5% odczytu + 40 cyfr)
5000,0nF ±(3,5% odczytu + 10 cyfr)
50,00µF ±(3,5% odczytu + 10 cyfr)
500,0µF ±(3,5% odczytu + 10 cyfr)
5,000mF ±(5% odczytu + 10 cyfr)
Częstotliwość
Zakresy Dokładności
50Hz ±(0,3% odczytu + 2 cyfry)
500Hz ±(0,3% odczytu + 2 cyfry)
5kHz ±(0,3% odczytu + 2 cyfry)
50kHz ±(0,3% odczytu + 2 cyfry)
500kHz ±(0,3% odczytu + 2 cyfry)
5MHz ±(0,3% odczytu + 2 cyfry)
10MHz ±(0,3% odczytu + 2 cyfry)
Cykl pracy
Zakres Dokładności
5,0% do 95,0% ±(1,0% odczytu + 2 cyfry)
Szerokość impulsu: 100s - 100ms,
Częstotliwość: 10Hz ÷ 10kHz.
Temperatura (przy współpracy z termoparą typu K) (nie zawiera dokładności termopary)
Zakres Dokładności
-100°C do 1000,0°C ±(1,0% odczytu + 2,5°C
Dopuszczalne poziomy wejść
Funkcja Wytrzymałość wejścia
A AC 1000A DC/AC
A DC 1000A DC/AC
V DC, V AC 600V DC/AC
Rezystancja, Pojemność, Częstotliwość, Test diody 250V DC/AC
µA 4000µA
Temperatura typu K 30V DC, 24V AC
