- Producent:
- CEM (Shenzhen Everbest Machinery Industry)
- Numer katalogowy:
- DT-396
Instrukcja obsługi w j.polskim

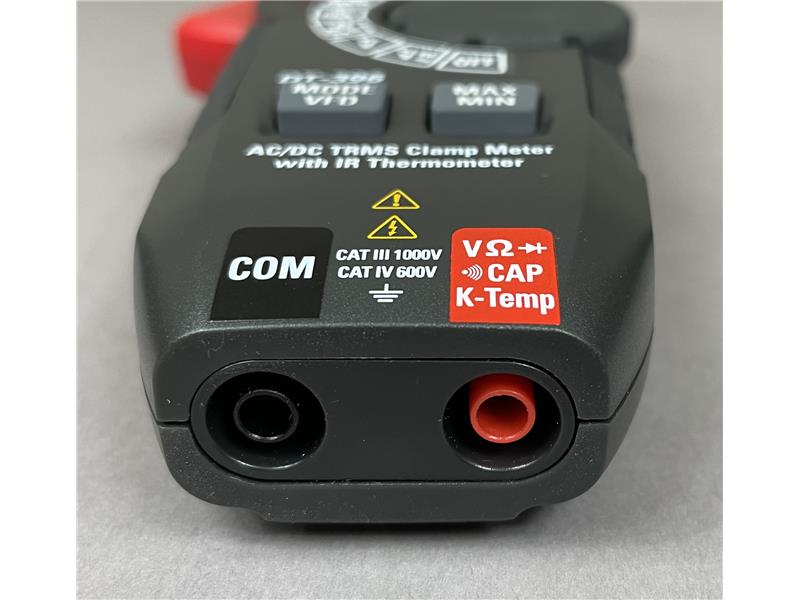

DT-396 to wielofunkcyjny cęgowy multimetr cyfrowy z wbudowanym pirometrem.
Cechy szczególne
- Funkcje pomiarowe:
- Prąd DC 60/600A
- Prąd AC 60/600A
- Napięcie DC do 1000V
- Napięcie AC do 1000V
- Rezystancja do 60MΩ
- Pojemność do 100mF
- Częstotliwość do 10kHz
- Wypełnienie przebiegu
- Temperatura (dotykowo) do 1000°C
- Temperatura (pirometr) -30°C ÷ 350°C
- Duży, czytelny wyświetlacz z bargrafem
- Wbudowany pirometr z celownikiem laserowym
- Okno szczęk: 33mm
- Test diody
- Test ciągłości z brzęczykiem
- Wyświetlacz LCD do 6000
- Funkcja MIN/MAX
- Funkcja REL
- Funkcja Data Hold
- Wbudowana latarka
- Bezdotykowe wykrywanie obecności napięcia NCV
- Filtr dolnoprzepustowy VFD
Dane techniczne
- Okno szczęk: ok. 33mm
- Pomiary AC: True RMS
- Test diody: prąd pomiarowy typowo 0,3mA; napięcie rozwarcia typowo 3,2V DC
- Test ciągłości: próg brzęczyka < 50Ω, prąd pomiarowy < 0,5mA
- Sygnalizacja rozładowania baterii: piktogram na wyświetlaczu
- Sygnalizacja przepełnienia: "OL"
- Szybkość pomiarów: 2 rezy/sek.
- Impedancja wejściowa: > 10MΩ (VDC i VAC)
- Wyświetlacz: LCD 6000
- Prąd AC: 50 do 60Hz (AAC)
- Pasmo napięcia AC: 50 do 1000Hz (VAC)
- Temperatura
- Pracy: 5 ÷ 40°C
- Magazynowania: -20 ÷ 60°C - Wilgotność:
- Pracy: max 80% do 31°C maleje linowo do 50% przy 40°C
- Magazynowania: <80% - Wysokość pracy: 2000m
- Bezpieczeństwo: CAT IV 600V, CAT III 1000V
- Do pracy w pomieszczeniach
- Baterie: 3 x AA NEDA 15A IEC LR6
- Automatyczne wyłączenie zasilania: około 15 minut
Prąd DC
Zakres Rozdzielczość Dokładność
60A 0,01A ±(2,8% odczytu + 8 cyfr)
600A 0,1V ±(2,8% odczytu + 5 cyfr)
Prąd AC (50/60Hz)
Zakres Rozdzielczość Dokładność
60A 0,01A ±(1,5% odczytu + 10 cyfr)
600A 0,1V ±(1,5% odczytu + 10 cyfr)
Napięcie DC
Zakres Rozdzielczość Dokładność
600mV 0,1mV ±(0,8% odczytu + 4 cyfry)
6V 0,001V ±(1,2% odczytu + 5 cyfr)
60V 0,01V ±(1,2% odczytu + 5 cyfr)
600V 0,1V ±(1,2% odczytu + 5 cyfr)
1000V 1V ±(1,2% odczytu + 5 cyfr)
Napięcie AC
Zakres Rozdzielczość Dokładność
6V 0,001V ±(1,5% odczytu + 5 cyfr)
60V 0,01V ±(1,5% odczytu + 5 cyfr)
600V 0,1V ±(1,5% odczytu + 5 cyfr)
1000V 1V ±(1,5% odczytu + 5 cyfr)
Rezystancja
Zakres Rozdzielczość Dokładność
600Ω 0,1Ω ±(1,5% odczytu + 6 cyfr)
6kΩ 0,001kΩ ±(2,0% odczytu + 5 cyfr)
60kΩ 0,01kΩ ±(2,0% odczytu + 5 cyfr)
600kΩ 0,1kΩ ±(2,0% odczytu + 5 cyfr)
6MΩ 0,001MΩ ±(2,8% odczytu + 10 cyfr)
60MΩ 0,01MΩ ±(2,8% odczytu + 10 cyfr)
Pojemność
Zakres Rozdzielczość Dokładność
999,9nF 0,1nF ±(4% odczytu + 6 cyfr)
9,999µF 0,001µF ±(4% odczytu + 6 cyfr)
99,99µF 0,01µF ±(4% odczytu + 6 cyfr)
999,9µF 0,1µF ±(4% odczytu + 6 cyfr)
9,999mF 0,001mF ±(6% odczytu + 15 cyfr)
99,99mF 0,01mF ±(6% odczytu + 15 cyfr)
Częstotliwość
Zakres Rozdzielczość Dokładność
5 ÷ 9,999Hz 0,001Hz ±(1,5% odczytu + 6 cyfr)
99,99Hz 0,01Hz ±(1,5% odczytu + 6 cyfr)
999,9Hz 0,1Hz ±(1,5% odczytu + 6 cyfr)
9,999kHz 0,001kHz ±(1,5% odczytu + 6 cyfr)
Czułość: >8Vrms
Wypełnienie
Zakres Rozdzielczość Dokładność
20% ÷ 80% 0,1% ±(1,2% odczytu + 5 cyfr)
Czułość: >8Vrms
Temperatura (sonda typu K)
Zakres Rozdzielczość Dokładność
-20°C ÷ 1000°C 0,1°C ±(3,0% odczytu + 3°C)
Nie obejmuje błędu sondy
Temperatura IR (pirometr)
Zakres Rozdzielczość Dokładność
-30°C ÷ 350°C 0,1°C ±3°C dla -30 ÷ 0°C
±2% lub ±2°C dla 0 ÷ 350°C
D:S=4:1
Uwaga:
Dokładności podano, jako ±(% wartości odczytanej + liczba najmniej znaczących cyfr) przy 23°C±5°C, dla wilgotności względnej <80%RH. Dokładność podana powyżej dotyczy 40% ÷ 80% każdego zakresu pomiarowego. Dla pomiarów prądu poza tym zakresem błędy rosną o 1,5%, natomiast dla innych funkcji pomiarowych rosną o 1,0%
