DT-6505 Miernik rezystancji izolacji do 1KV

Profesjonalna instrukcja obsługi w języku polskim.

DT-6505 to:

• multimetr True RMS,
• miernik rezystancji izolacji do 1kV,
• miliomomierz.

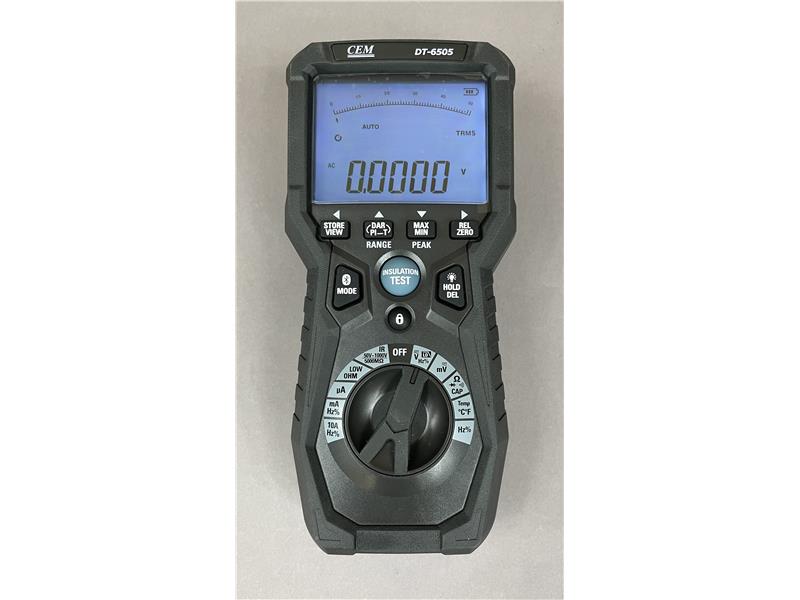

DT-6505 łączy w jednym kompaktowym i podręcznym urządzeniu w pełni funkcjonalny multimetr cyfrowy True RMS, miernik rezystancji izolacji oraz miliomomierz.

Cechy szczególne

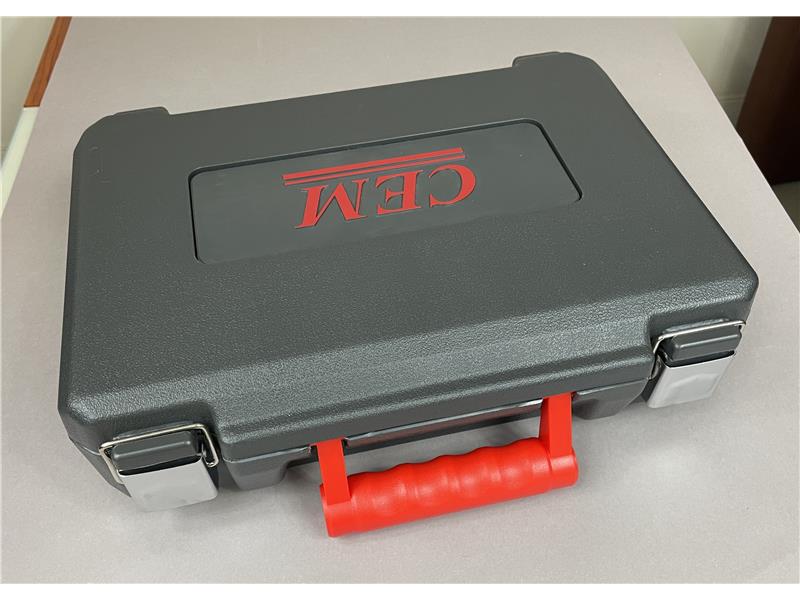

• Wytrzymała, praktyczna twarda obudowa,
• Przetwornik 50 000,
• Automatyczne wyłączanie zasilania w celu oszczędzania energii baterii,
• Pomiary True-RMS,
• Funkcja MAX/MIN,
• Funkcja REL,
• Funkcja HOLD,
• Funkcja PEAK HOLD,
• Automatyczna lub ręczna zmiana zakresów,
• Tryb rejestracji danych,
• Filtr dolnoprzepustowy do dokładnego pomiaru sygnałów napędu o zmiennej częstotliwości (VFD),
• Kategoria pomiarowa CAT III 1000V, CAT IV 600V,
• Interfejs Bluetooth,
• Oszczędność czasu i pieniędzy dzięki automatycznemu obliczaniu współczynnika polaryzacji i współczynnika absorpcji dielektryka,

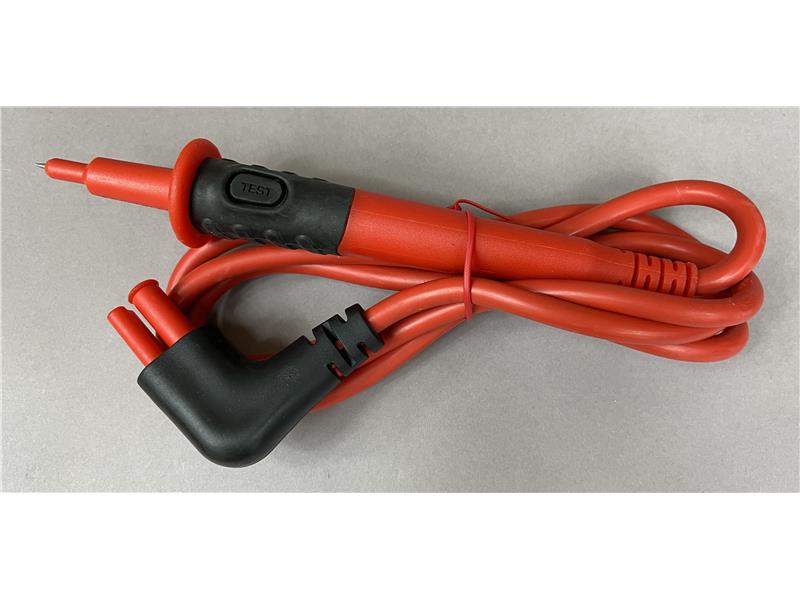

• Szczupłe sondy pomiarowe wyposażone w przycisk uruchamiania testu,
• Pomiar ciągłości prądem 200 mA,
• Zakresu niskich rezystancji od 1mΩ,
• Funkcja porównania (pozytywny/negatywny) do szybkich, powtarzalnych testów,
• Napięcia probiercze izolacji 125V, 250V, 500V, 1000V,
• Test izolacji: 0,001MΩ do 5000MΩ,
• Automatyczne rozładowywanie napięcia probierczego,
• Pomiar temperatury termoparą typu K.

Dane techniczne

Dane ogólne

• Obudowa: podwójna, wodoszczelna,
• Odporność na upadki: 1m,
• Test diody: prąd pomiarowy max 0,9mA; napięcie rozwarcia typowe 2,8V DC,
• Test ciągłości: sygnał dźwiękowy dla rezystancji poniżej ok. 50Ω, prąd pomiarowy <0,35mA,
• PEAK: przechwytuje piki >1ms,
• Czujnik temperatury: wymaga termopary typu K,
• Impedancja wejściowa: >10MΩ VDC i >9MΩ VAC,
• Odpowiedź AC: True rms,
• Pasmo ACV: 50Hz ÷ 1000Hz,
• Wyświetlacz: z licznikiem 50 000 LCD z bargrafem i z podświetleniem,
• Wskazanie przepełnienia: OL,
• Automatyczne wyłączenie zasilania: około 15 minut z możliwością deaktywacji,
• Wskazanie polaryzacji: znak minus [-] dla wartości ujemnych,
• Szybkość pomiarów: 3 razy/sek. nominalna,
• Wskazanie rozładowania baterii: pulsujący piktogram baterii na wyświetlaczu,

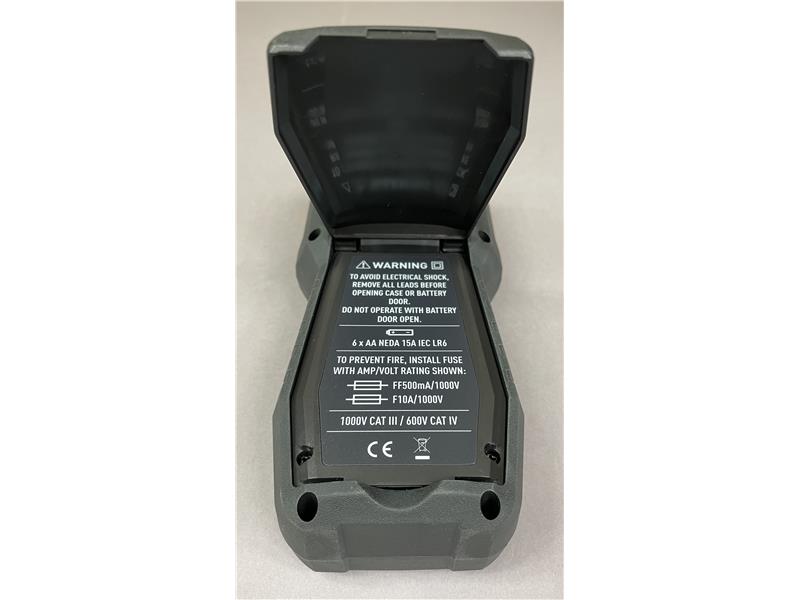

• Baterie: 6 x AA NEDA 15A IEC LR6,
• Bezpieczniki:
  - zakresy mA/µA: 0,5A/1000V ceramiczny szybki,
  - zakres A: 10A/1000V ceramiczny szybki,
• Temperatura:
  - pracy: 5 ÷ 40°C,
  - magazynowania: -20 ÷ 60°C,
• Wilgotność:
  - pracy: max 80% do 31°C maleje linowo do 50% przy 40°C,
  - magazynowania: <80%,
• Wymiary (wys. x szer. x głęb.): 97 mm x 210 mm x 68 mm,
• Waga: 634 g,
• Wysokość pracy: 2000m,
• Bezpieczeństwo:
  - CAT IV 600V, CAT III 1000V.

Specyfikacja

Napięcie DC
Zakres               Rozdzielczość                Dokładność
500mV                  0,01mV           ±(0,1% odczytu + 4 cyfry)
5V                       0,0001V           ±(0,1% odczytu + 4 cyfry)
50V                      0,001V            ±(0,1% odczytu + 4 cyfry)
500V                     0,01V             ±(0,1% odczytu + 4 cyfry)
1000V                    0,1V              ±(0,1% odczytu + 4 cyfry)

Napięcie AC (50 - 1000Hz)
Zakres              Rozdzielczość                 Dokładność
500mV                0,01mV             ±(0,1% odczytu + 5 cyfr)
5V                     0,0001V             ±(0,1% odczytu + 5 cyfr)
50V                    0,001V              ±(0,1% odczytu + 5 cyfr)
500V                   0,01V               ±(0,1% odczytu + 5 cyfr)
1000V                  0,1V                ±(0,1% odczytu + 5 cyfr)
Dokładność zakresów napięcia AC jest specyfikowana od 5% do 100% zakresu

Prąd DC
Zakres              Rozdzielczość                  Dokładność
500µA                 0,01µA               ±(1,0% odczytu + 3 cyfry)
5000µA                0,1µA                ±(1,0% odczytu + 3 cyfry)
50mA                0,001mA              ±(1,0% odczytu + 3 cyfry)
500mA               0,01mA               ±(1,0% odczytu + 3 cyfry)
10A                    0,001A               ±(1,0% odczytu + 3 cyfry)

Prąd AC (50 - 1000Hz)
Zakres               Rozdzielczość                 Dokładność
500µA                   0,01µA             ±(1,5% odczytu + 3 cyfry)
5000µA                  0,1µA              ±(1,5% odczytu + 3 cyfry)
50mA                  0,001mA            ±(1,5% odczytu + 3 cyfry)
500mA                 0,01mA             ±(1,5% odczytu + 3 cyfry)
10A                      0,001A             ±(1,5% odczytu + 3 cyfry)
Dokładność zakresów prądu AC jest specyfikowana od 5% do 100% zakresu

Uwaga:

• Dokładności podano dla 18 - 28°C przy wilgotności poniżej 75%RH
• Filtr dolnoprzepustowy: 50/60Hz ±1% +20cyfr; 60-400Hz ±(3% + 20); >3kHz (-3dB)
• Przebiegi AC zgodne z czystym przebiegiem sinusoidalnym, błąd generalnie wzrasta do (2% odczytu + 2% pełnej skali), jeśli przebieg jest inny niż sinusoidalna z współczynnikiem szczytu mniejszym niż 3,0

Rezystancja
Zakres                    Rozdzielczość                       Dokładność
500Ω                         0,01Ω                    ±(1,0% odczytu + 9 cyfr)
5kΩ                        0,0001kΩ                 ±(1,0% odczytu + 4 cyfry)
50kΩ                        0,001kΩ                 ±(1,0% odczytu + 4 cyfry)
500kΩ                       0,01kΩ                  ±(1,0% odczytu + 4 cyfry)
5MΩ                        0,001MΩ                 ±(2,0% odczytu + 9 cyfr)
50MΩ                       0,01MΩ                  ±(3,0% odczytu + 9 cyfr)

Pojemność
Zakres                   Rozdzielczość                        Dokładność
500nF                       0,01nF                  ±(3,5% odczytu + 40 cyfr)
5µF                        0,0001µF                  ±(3,5% odczytu + 9 cyfr)
50µF                       0,001µF                   ±(3,5% odczytu + 9 cyfr)
500kΩ                      0,01kΩ                   ±(3,5% odczytu + 9 cyfr)
5,000mF                0,0001mF                  ±(5,0% odczytu + 9 cyfr)

Częstotliwość (elektroniczna)
Zakres                  Rozdzielczość                         Dokładność
50Hz                       0,001Hz                   ±(0,3% odczytu + 2 cyfry)
500Hz                      0,01Hz                    ±(0,3% odczytu + 2 cyfry)
5kHz                      0,0001kHz                 ±(0,3% odczytu + 2 cyfry)
50kHz                     0,001kHz                  ±(0,3% odczytu + 2 cyfry)
500kHz                   0,01kHz                    ±(0,3% odczytu + 2 cyfry)
50MHz                   0,001MHz                  ±(0,3% odczytu + 2 cyfry)
Czułość: 0,8V rms min przy wypełnieniu 20%-80% i <100kHz; 5V rms min przy wypełnieniu 20% do 80% i >100kHz

Częstotliwość (elektryczna)
Zakres                    Rozdzielczość                      Dokładność
40Hz - 10kHz       0,01Hz - 0,001kH               ±(0,5% odczytu)
Czułość: 1V rms

Wypełnienie
Zakres                   Rozdzielczość                       Dokładność
5 - 90%                      0,01%                   ±(1,0% odczytu + 2 cyfry)
Szerokość impulsu: 100µs - 100ms; częstotliwość 5Hz - 150kHz

Temperatura (sondy typu K)
Zakres                   Rozdzielczość                       Dokładność
-50 - 1200°C               0,1°C                    ±(1,0% odczytu + 2,5°C)
Nie zawiera dokładności sondy typu K

Megaomomierz

• Napięcie pomiarowe 50V (0% ÷ 20%)

        Zakres           Rozdzielczość           Dokładność
0,050 ÷ 5,000MΩ       0,001MΩ     ±(2,0% odczytu + 10 cyfr)
5,000 ÷ 50,00MΩ        0,01MΩ      ±(3,0% odczytu + 10 cyfr)
50,00 ÷ 500,0MΩ        0,1MΩ       ±(4,0% odczytu + 5 cyfr)
500 ÷ 2000MΩ             1MΩ        ±(5,0% odczytu + 5 cyfr)

Prąd pomiarowy: 1mA przy 50kΩ

• Napięcie pomiarowe 100V (0% ÷ 20%)

      Zakres               Rozdzielczość            Dokładność
0,100 ÷ 5,000MΩ        0,001MΩ      ±(2,0% odczytu + 10 cyfr)
5,000 ÷ 50,00MΩ         0,01MΩ       ±(3,0% odczytu + 10 cyfr)
50,00 ÷ 500,0MΩ         0,1MΩ          ±(4,0% odczytu + 5 cyfr)
500 ÷ 5000MΩ              1MΩ            ±(5,0% odczytu + 5 cyfr)

Prąd pomiarowy: 1mA przy 100kΩ

• Napięcie pomiarowe 250V (0% ÷ 10%)

      Zakres                Rozdzielczość              Dokładność
0,250 ÷ 5,000MΩ         0,001MΩ         ±(2,0% odczytu + 10 cyfr)
5,000 ÷ 50,00MΩ         0,01MΩ           ±(3,0% odczytu + 10 cyfr)
50,00 ÷ 500,0MΩ         0,1MΩ            ±(3,0% odczytu + 5 cyfr)
500 ÷ 5000MΩ              1MΩ              ±(4,0% odczytu + 5 cyfr)

Prąd pomiarowy: 1mA przy 250kΩ

• Napięcie pomiarowe 500V (0% ÷ 10%)

     Zakres                 Rozdzielczość              Dokładność
0,500 ÷ 5,000MΩ         0,001MΩ          ±(2,0% odczytu + 10 cyfr)
5,000 ÷ 50,00MΩ          0,01MΩ           ±(3,0% odczytu + 10 cyfr)
50,00 ÷ 500,0MΩ           0,1MΩ             ±(3,0% odczytu + 5 cyfr)
500 ÷ 5000MΩ                1MΩ              ±(4,0% odczytu + 5 cyfr)

Prąd pomiarowy: 1mA przy 500kΩ

• Napięcie pomiarowe 1000V (0% ÷ 10%)

      Zakres                Rozdzielczość              Dokładność
1,000 ÷ 5,000MΩ         0,001MΩ           ±(2,0% odczytu + 10 cyfr)
5,000 ÷ 50,00MΩ         0,01MΩ             ±(3,0% odczytu + 10 cyfr)
50,00 ÷ 500,0MΩ          0,1MΩ              ±(4,0% odczytu + 5 cyfr)
500 ÷ 5000MΩ              1MΩ                 ±(5,0% odczytu + 5 cyfr)

Prąd pomiarowy: 1mA przy 1MΩ

Małe rezystancje

      Zakres               Rozdzielczość               Dokładność
0,000 ÷ 5,000Ω           0,001Ω           ±(1,5% odczytu + 30 cyfr)
5,00 ÷ 50,00Ω             0,01Ω              ±(2,0% odczytu + 5 cyfr)
50,00 ÷ 500,0Ω            0,1Ω              ±(2,5% odczytu + 30 cyfr)
500 ÷ 2000Ω                1Ω                 ±(3,0% odczytu + 5 cyfr)
Max napięcie rozwarcia: 5,0V ±1V
Wytrzymałość napięciowa: 250V rms
