DT-9383W Miernik cęgowy jakości energii

Profesjonalna instrukcja obsługi w j.polskim

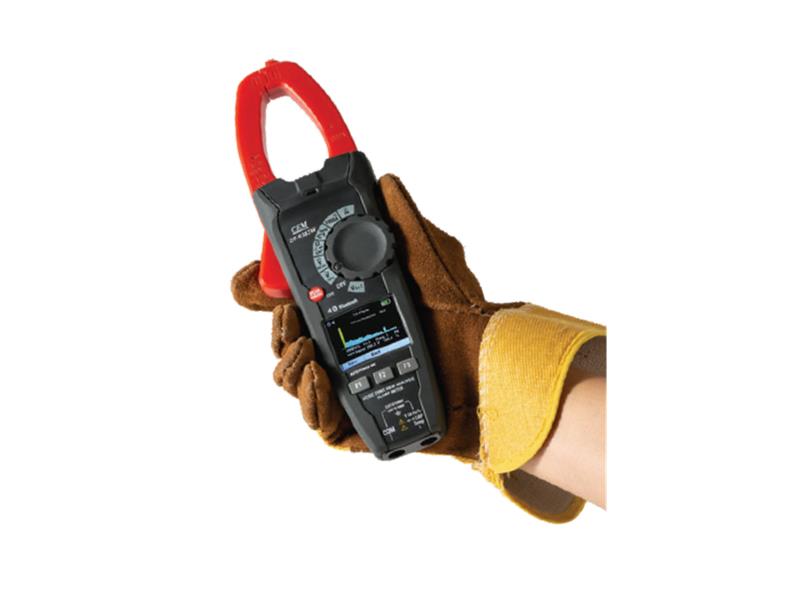

DT-9383W to profesjonalny multimetr cęgowy AC/DC, True RMS, do pomiaru jakości energii.

Przyrząd mierzy: moce czynną i pozorną, energie czynną i pozorną, współczynnik mocy, całkowite zniekształcenia harmoniczne, poszczególne harmoniczne, a także napięcie, prąd, pojemność, prąd rozruchowy i kolejność faz.

Posiada łączność Bluetooth umożliwiającą przesyłanie danych na urządzenia mobilne.

Filtr dolnoprzepustowy umożliwia pomiary napięcia i prądu w przetwornicach częstotliwości. Umożliwia szybki wybór licznych funkcji pomiarowych na dużym wyświetlaczu RGB.

Cechy szczególne:

• Funkcje pomiarowe

 - Prąd AC True RMS do 1000A
 - Prąd DC do 1000A
 - Napięcie AC True RMS do 1000V
 - Napięcie DC do 1000V
 - Rezystancja do 60MΩ
 - Pojemność do 100mF
 - Częstotliwość do 10kHz
 - Wypełnienie przebiegu
 - Test diody
 - Test ciągłości z brzęczykiem
 - Harmoniczne napięć i prądów
     - Składowe od DC do 25
     - Współczynnik THD
 - Pomiar mocy
     - Moc DC
     - Moc czynna AC
     - Moc pozorna AC
     - Energia czynna AC
     - Energia pozorna AC
     - Współczynnik mocy

• Licznik przetwornika do 6000
• Wyświetlacz 1,8" kolorowy TFT LCD
• Data Hold i Peak Hold
• Max /Min Hold
• Funkcja REL (Zero)

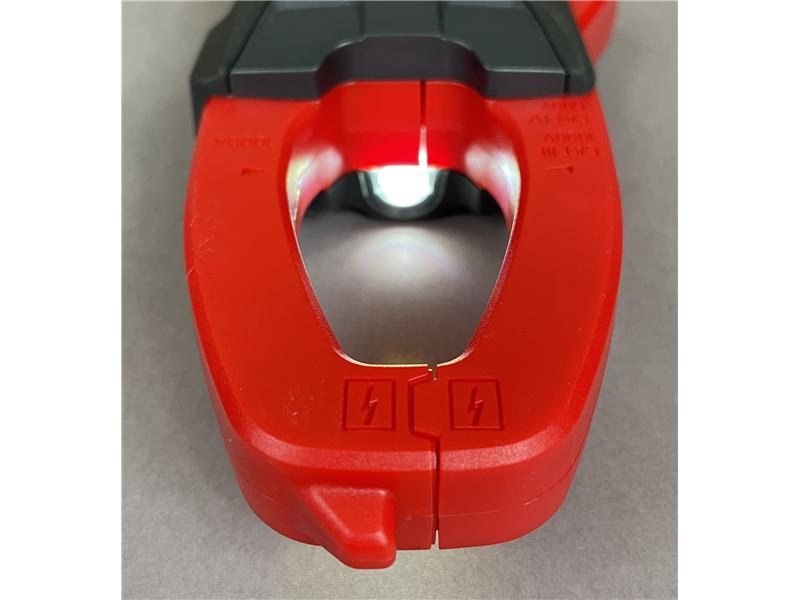

• Latarka i podświetlenie wyświetlacza
• Automatyczny wyłącznik zasilania
• Sygnalizacja rozładowania baterii
• Pomiar prądu rozruchu 100ms
• Wejście pomiarowe o niskiej impedancji (LoZ)
• Filtr dolnoprzepustowy dla dokładnych pomiarów sygnałów sterowanych częstotliwościowo (VFD)
• Okno szczęk 33x48mm
• Pomiary AC, AC+DC True RMS dla pasma 1kHz ACV, ACA
• Funkcja rejestracji z przechwytywaniem trendów dla ułatwienia obserwacji rejestrowanych danych
• Analiza i rejestracja harmonicznych w cyfrowej lub graficznej formie

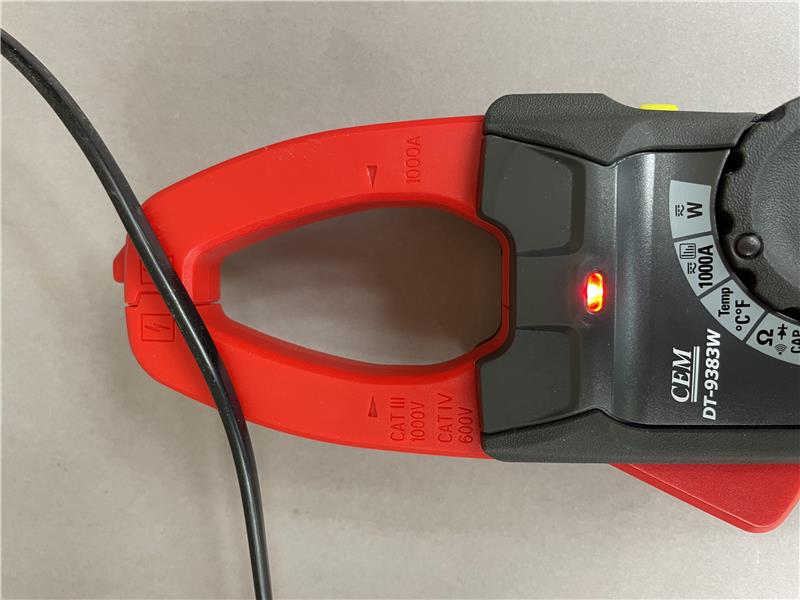

• Funkcja NCV (bezdotykowego wykrywania napięcia)
• Interfejs Bluetooth
• Pomiary THD, pomiary mocy

Dane techniczne

• Okno szczęk: 33mm
• Bluetooth: 4.0
• Częsototliwość Bluetooth: 2,4GHz
• Moc Bluetooth: Klasa 2
• Wyświetlacz: licznik 6000 kolorowy LCD
• Sygnalizacja rozładowania baterii: piktogram na wyświetlaczu
• Sygnalizacja przepełnienia: "OL" na wyświetlaczu
• Szybkość pomiarów: 3 odczyty na sekundę
• PEAK: przechwytuje piki >1ms
• INRUSCH: 100ms
• Sensor temperatury: termopara typu K
• Impedancja wejściowa: 100MΩ (VDC i VAC)
• Odpowiedź AC: True rms (VAC i AAC)
• Temperatura
    - Pracy: 5 ÷ 40°C
    - Magazynowania: -20 ÷ 60°C
• Wilgotność:
    - Pracy: max 80% do 31°C maleje linowo do 50% przy 40°C
    - Magazynowania: <80%
• Wysokość pracy: 2000m
• Zasilanie: 3 x AAA baterie 1,5V
• Automatyczne wyłączenie zasilania: około 15 minut
• Bezpieczeństwo:
    - CAT IV 600V, CAT III 1000V

Napięcie DC
Zakres            Rozdzielczość            Dokładność
600,0mV           0,1mV          ±(0,5% odczytu + 8 cyfr)
6,000V            0,001V          ±(1,5% odczytu + 5 cyfr)
60,00V             0,01V           ±(1,5% odczytu + 5 cyfr)
600,0V              0,1V           ±(1,5% odczytu + 5 cyfr)
1000V                1V             ±(1,5% odczytu + 5 cyfr)
Impedancja wejściowa: >10MΩ
Wytrzymałość napięciowa: 1000VDC/AC rms

Napięcie AC True rms (50Hz÷400Hz)
Zakres                   Rozdzielczość             Dokładność
6,000V                    0,001V          ±(1,5% odczytu + 5 cyfr)
60,00V                     0,01V           ±(1,5% odczytu + 5 cyfr)
600,0V                      0,1V           ±(1,5% odczytu + 5 cyfr)
1000V                        1V             ±(1,5% odczytu + 5 cyfr)
Impedancja wejściowa: >9MΩ
Wytrzymałość napięciowa: 1000VDC/AC rms
Dokładności podano dla 5% ÷ 100% zakresu pomiarowego, przebieg sinusoidalny
Dokładność funkcji PEAK: ±10%, czas odpowiedzi PEAK: 1ms

Napięcie Z AC True rms
Zakres                  Rozdzielczość              Dokładność
6,000V                   0,001V           ±(3,0% odczytu + 40 cyfr)
60,00V                   0,01V             ±(3,0% odczytu + 40 cyfr)
600,0V                   0,1V               ±(3,0% odczytu + 40 cyfr)
1000V                     1V                ±(3,0% odczytu + 40 cyfr)
Impedancja wejściowa: 1kΩ
Wytrzymałość napięciowa: 1000VDC/AC rms
Dokładności podano dla 5% ÷ 100% zakresu pomiarowego, przebieg sinusoidalny

Napięcie DC + AC True rms (50Hz ÷ 1kHz)
Zakres                 Rozdzielczość               Dokładność
6,000V                  0,001V             ±(2,5% odczytu + 20 cyfr)
60,00V                   0,01V              ±(2,5% odczytu + 20 cyfr)
600,0V                    0,1V              ±(2,5% odczytu + 20 cyfr)
1000V                      1V                ±(2,5% odczytu + 20 cyfr)
Impedancja wejściowa: >10MΩ
Wytrzymałość napięciowa: 1000VDC/AC rms

Prąd DC
Zakres                Rozdzielczość                Dokładność
600,0A                   0,1A               ±(2,5% odczytu + 5 cyfr)
1000A                     1A                 ±(2,8% odczytu + 5 cyfr)
Wytrzymałość: 1000ADC/AC rms

Prąd AC
Zakres                Rozdzielczość                Dokładność
600,0A                   0,1A                ±(2,5% odczytu + 8 cyfr)
1000A                    1A                  ±(2,8% odczytu + 8 cyfr)
Wytrzymałość: 1000ADC/AC rms
Dokładności podano dla 5% ÷ 100% zakresu pomiarowego, przebieg sinusoidalny

Rezystancja i test ciągłości
Zakres                Rozdzielczość                Dokładność
600,0Ω                  0,1Ω                ±(1,0% odczytu + 10 cyfr)
6,000kΩ               0,001kΩ            ±(1,5% odczytu + 5 cyfr)
60,00kΩ               0,01kΩ              ±(1,5% odczytu + 5 cyfr)
600,0kΩ                0,1kΩ              ±(1,5% odczytu + 5 cyfr)
6,000MΩ             0,001MΩ            ±(2,5% odczytu + 5 cyfr)
60,00MΩ              0,01MΩ             ±(3,5% odczytu + 10 cyfr)
Brzęczyk: <50Ω
Wytrzymałość napięciowa: 1000VDC/AC rms

Częstotliwość (obwody elektroniczne)
Zakres                   Rozdzielczość               Dokładność
9,999÷9,99kHz    0,01Hz ÷ 10Hz       ±(1,2% odczytu + 5 cyfr)
Wytrzymałość napięciowa: 1000VDC/AC rms
Czułość: >5Vrms (przy wypełnieniu 20%÷80%)

Wypełnienie
Zakres                   Rozdzielczość              Dokładność
10,0%÷90,0%           0,1%            ±(1,2% odczytu + 8 cyfr)
Zakres częstotliwości impulsów: 40Hz÷10kHz; amplituda impulsu: ±5V (100s ÷ 100ms)

Pojemność
Zakres                   Rozdzielczość             Dokładność
60,00nF                    0,01nF           ±(4,0% odczytu + 20 cyfr)
600,0nF                    0,1nF             ±(3,0% odczytu + 8 cyfr)
6,000µF                  0,001µF           ±(3,0% odczytu + 8 cyfr)
60,00µF                   0,01µF            ±(3,0% odczytu + 8 cyfr)
600,0µF                    0,1µF             ±(3,0% odczytu + 8 cyfr)
6000µF                     1µF                ±(5,0% odczytu + 8 cyfr)
Wytrzymałość napięciowa: 1000VDC/AC rms

Temperatura z sondą typu K
Zakres                     Rozdzielczość           Dokładność
-40,0÷600,0°C             0,1°C            ±(1,5% odczytu + 3°C)
600,0÷1000°C              1°C              ±(1,5% odczytu + 3°C)
Wytrzymałość napięciowa: 1000VDC/AC rms
Dokładność przyrządu bez sondy; pdana dokładność w stabilnych warunkach temperaturowych otoczenia ±1°C
Dla pomiarów długotrwałych, odczyty rosną o 2°C

Test diody
Prąd pomiarowy        Max napięcie rozwarcia
    <1,5mA                      3,3VDC

Harmoniczne napięcia
Składowe       Składowa podstawowa        Rozdzielczość           Dokładność
  1÷25                   20÷75Hz                    0,1%THD      ±(5,0% odczytu + 8 cyfr)
  1÷8                    75÷400Hz                   0,1%THD      ±(6,0% odczytu + 8 cyfr)
Wytrzymałość napięciowa: 1000VDC/AC rms
Błędy definiowane dla: Napięcie>10V; poniżej 2% zakresu napięcia, dodać 20 cyfr

Harmoniczne prądu
Składowe        Składowa podstawowa       Rozdzielczość         Dokładność
  1÷25                   20÷75Hz                     0,1%THD     ±(5,0% odczytu + 20 cyfr)
Wytrzymałość napięciowa: 1000VDC/AC rms
Błędy definiowane dla: Prąd>10A; poniżej 2% zakresu prądu, dodać 20 cyfr

Moc DC
Zakres                Rozdzielczość              Dokładność
0,00÷99,99kW     0,01KW            ±(3,0% odczytu + 10 cyfr)
100,0÷999,9kW    0,1kW              ±(3,0% odczytu + 5 cyfr)
Wytrzymałość napięciowa: 1000VDC/AC rms
Błędy definiowane dla: Napięcie>10V, Prąd>10A; poniżej 2% zakresu prądu, dodać 20 cyfr

Moc AC (czynna, pozorna, bierna)
Zakres                                       Rozdzielczość                     Dokładność
0,00÷99,99kW/kVA/kVAR      0,01kW/kVA/kVAR        ±(3,0% odczytu + 10 cyfr)
100,0÷999,9kW/kVA/kVAR     0,1kW/kVAR/kVAR        ±(3,0% odczytu + 5 cyfr)
Wytrzymałość napięciowa: 1000VDC/AC rms
Błędy definiowane dla: przebiegów sinusoidalnych, Napięcie>10V, Prąd>10A; Pf>0,5 poniżej 2% zakresu prądu, dodać 20 cyfr

Współczynnik mocy
Zakres              Rozdzielczość           Dokładność
0,2÷1,0                 0,01                    ±3,0°
Błędy definiowane dla: przebiegów sinusoidalnych, Napięcie>10V, Prąd>10A; Pf>0,5 poniżej 2% zakresu prądu, dodać 2°

Moc AC (czynna, pozorna, bierna)
Zakres                                     Rozdzielczość                  Dokładność
0,000÷9,999kW/kVA/kVAR    0,001kW/kVA/kVAR    ±(3,0% odczytu + 10 cyfr)
10,00÷99,99kW/kVA/kVAR     0,1kW/kVAR/kVAR      ±(3,0% odczytu + 5 cyfr)
Wytrzymałość napięciowa: 1000VDC/AC rms
Błędy definiowane dla: przebiegów sinusoidalnych, Napięcie>10V, Prąd>10A; Pf>0,5 poniżej 2% zakresu prądu, dodać 20 cyfr
