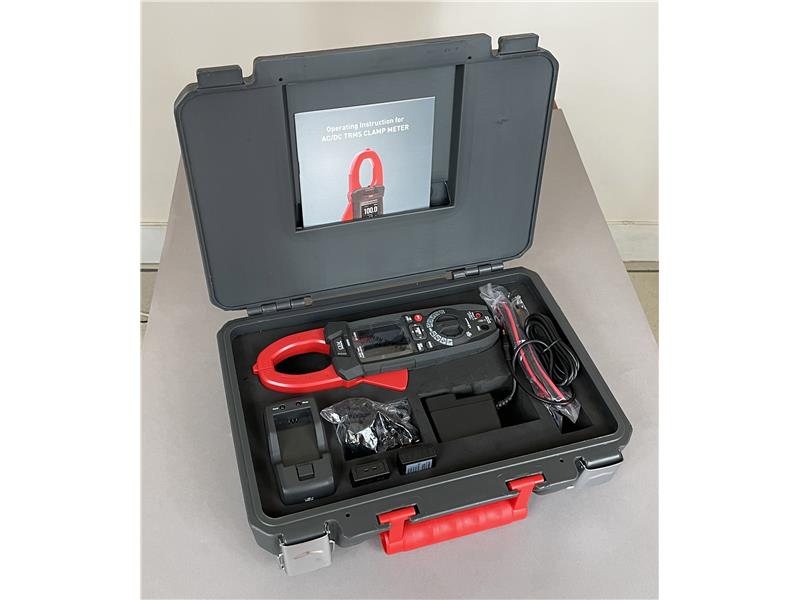

DT-9481 Miernik cęgowy dla fotowoltaiki PV 1500V

Profesjonalna instrukcja obsługi w języku polskim.

Cechy szczególne:

- Wykonywane pomiary:
   Prąd AC do 1000A True RMS
   Prąd DC do 1000A
   Napięcie DC do 1500V
   Napięcie AC do 1000V
   Rezystancja do 60MΩ
   Pojemność do 100mF
   Częstotliwość do 10MHz
   Prąd rozruchu do 1000A
  Temperatura do 1000°C
  Test diody i ciągłości
- Wyświetlacz: 2,4" kolorowy TFT LCD, licznik 6000, rozdzielczość 240x320px
- Pomiary True RMS dla ACV / ACA / LoZ
- Filtr dolnoprzepustowy dla poprawy dokładności pomiarów sygnałów VFD
- Okno szczęk 37mm
- Pasmo do 1kHz dla pomiarów AC, AC+DC True RMS, ACV, ACA
- Przetwornik A/D z szybkością próbkowania 3 razy/sek.
- Przechwytywanie pików 500μs i prądów rozruchu
- Wartości MIN/MAX/AVG ze znacznikiem czasu (rejestracja fluktuacji sygnału)
- Łączność Bluetooth z aplikacją Thermview+ smartfonów dla dokumentowania pomiarów
- Funkcja rejestracji z przechwytywaniem trendów dla ułatwienia analizy zarejestrowanych danych
- Wbudowana latarka LED do pracy w ciemności
- Bezdotykowa detekcja obecności napięcia NCV
- Podwójna izolacja obudowy dla bezpieczeństwa pomiarów
- Akumulator Li-ion
- Szczelność obudowy IP65

Dane techniczne:

- Spełniane normy:
      Bezpieczeństwa: IEC/EN61010-1
      EMC: IEC/EN61326-1
      Izolacja: podwójna
      Stopień zapylenia: 2
- Kategoria przepięciowa: CAT IV 600V, CAT III 1000V, CAT II 1500V
- Max wysokość pracy: 2000m
- Zasilanie:

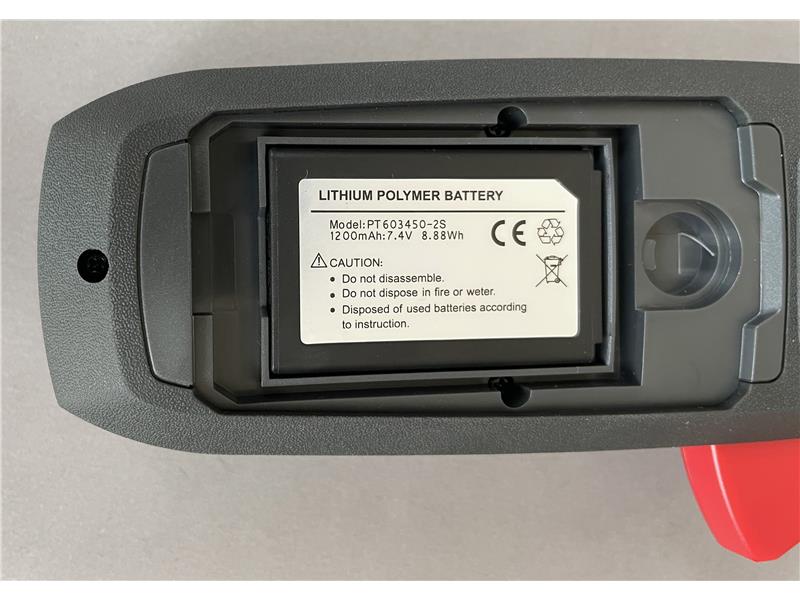

     Typ akumulatora: 1 x 7,4V Li-ion, 1200mAh
      Ładowarka sieciowa: 100/240V AC, 50/60Hz, 12VDC, 2A
      Sygnalizacja rozładowanej baterii: piktogram na wyświetlaczu
      Automatyczny wyłącznik zasilania: po 15 do 60 minut braku aktywności (może być deaktywowana)
- Wyświetlacz:
      Konwersja: True RMS
     Charakterystyka: kolorowy TFT, licznik 6000 z bargrafem
     Szybkość próbkowania: 3 razy/sekundę
- Warunki środowiskowe:
     Temperatura referencyjna: 18 do 28°C
     Temperatura pracy: 5 do 40°C
     Dopuszczalna wilgotność względna: < 80% RH
     Temperatura magazynowania: -20 do 60°C
     Wilgotność magazynowania: < 80% RH

Napięcie DC

Zakres                          Rozdzielczość                               Dokładność
600,0mV                          0,1mV                            ±(0,8% odczytu + 8 cyfr)
6,000V                           0,001V                             ±(0,5% odczytu + 5 cyfr)
60,00V                            0,01V                              ±(0,5% odczytu + 5 cyfr)
600,0V                             0,1V                               ±(0,8% odczytu + 5 cyfr)
1500V                               1V                                 ±(0,8% odczytu + 5 cyfr)
Impedancja wejściowa: >10MΩ;
Wytrzymałość napięciowa: 1500VDC/1000VAC rms

Napięcie AC True RMS (50Hz ÷ 1kHz)

Zakres                         Rozdzielczość                                Dokładność
6,000V                          0,001V                              ±(1,2% odczytu + 5 cyfr)
60,00V                           0,01V                               ±(1,2% odczytu + 5 cyfr)
600,0V                            0,1V                                ±(1,2% odczytu + 5 cyfr)
1000V                              1V                                  ±(1,2% odczytu + 5 cyfr)
Wytrzymałość napięciowa: 1000VDC/1000VAC rms
Dokładność specyfikowana od 10% do 100% zakresu pomiarowego, przebieg sinusoidalny;
Impedancja wejściowa: >9MΩ;
Dokładność funkcji PEAK: ±10% odczytu, czas odpowiedzi PEAK: 1ms

Napięcie LoZ AC True RMS
Zakres                        Rozdzielczość                                 Dokładność
6,000V                           0,001V                           ±(3,0% odczytu + 40 cyfr)
60,00V                           0,01V                             ±(3,0% odczytu + 40 cyfr)
300,0V                            0,1V                              ±(3,0% odczytu + 40 cyfr)
Impedancja wejściowa: 300kΩ;
Wytrzymałość napięciowa: 1000VDC/1000VAC rms
Dokładność specyfikowana od 10% do 100% zakresu pomiarowego, przebieg sinusoidalny

Napięcie AC+DC True RMS (50Hz ÷ 1kHz)
Zakres                        Rozdzielczość                                 Dokładność
6,000V                          0,001V                             ±(2,5% odczytu + 20 cyfr)
60,00V                          0,01V                               ±(2,5% odczytu + 20 cyfr)
600,0V                           0,1V                                ±(2,5% odczytu + 20 cyfr)
1500V                             1V                                  ±(2,5% odczytu + 20 cyfr)
Impedancja wejściowa: >10MΩ;
Wytrzymałość napięciowa: 1000VDC/1000VAC rms

Napięcie LoZ AC+DC True RMS
Zakres                        Rozdzielczość                                  Dokładność
6,000V                         0,001V                               ±(3,5% odczytu + 40 cyfr)
60,00V                         0,01V                                 ±(3,5% odczytu + 40 cyfr)
300,0V                          0,1V                                  ±(3,5% odczytu + 40 cyfr)
Impedancja wejściowa: <300kΩ;
Wytrzymałość napięciowa: 1000VDC/1000VAC rms

Prąd DC
Zakres                        Rozdzielczość                                   Dokładność
60,00A                         0,01A                                  ±(2,0% odczytu + 8 cyfr)
600,0A                          0,1A                                   ±(2,0% odczytu + 8 cyfr)
1000A                            1A                                     ±(2,0% odczytu + 8 cyfr)
Wytrzymałość prądowa: 1000ADC/ACrms

Prąd AC TRMS (50Hz ÷ 60Hz)
Zakres                        Rozdzielczość                                   Dokładność
60,00A                         0,01A                                  ±(2,5% odczytu + 5 cyfr)
600,0A                          0,1A                                   ±(2,5% odczytu + 5 cyfr)
1000A                             1A                                    ±(2,5% odczytu + 5 cyfr)
Wytrzymałość prądowa: 1000ADC/ACrms;
Dokładność specyfikowana od 10% do 100% zakresu pomiarowego, przebieg sinusoidalny;
Dokładność prądu rozruchu dla czasu integracji 100ms

Pomiar rezystancji i ciągłości
Zakres                        Rozdzielczość                                   Dokładność
600,0Ω                           0,1Ω                                  ±(1,0% odczytu + 10 cyfr)
6,000kΩ                       0,001kΩ                                ±(0,8% odczytu + 5 cyfr)
60,00kΩ                        0,01kΩ                                 ±(0,8% odczytu + 5 cyfr)
600,0kΩ                         0,1kΩ                                  ±(0,8% odczytu + 5 cyfr)
6,000MΩ                      0,001MΩ                                ±(0,8% odczytu + 5 cyfr)
60,00MΩ                       0,01MΩ                                 ±(0,8% odczytu + 5 cyfr)
Brzęczyk: <50Ω;
Wytrzymałość napięciowa: 1000VDC/ACrms

Częstotliwość (obwody elektroniczne)
Zakres                        Rozdzielczość                                    Dokładność
60,00Hz                         0,01Hz                                 ±(0,2% odczytu + 5 cyfr)
600,0Hz                          0,1Hz                                  ±(0,2% odczytu + 5 cyfr)
6,000kHz                      0,001kHz                                ±(0,2% odczytu + 5 cyfr)
60,00kHz                       0,01kHz                                 ±(0,2% odczytu + 5 cyfr)
600,0kHz                        0,1kHz                                  ±(0,2% odczytu + 5 cyfr)
6,000MHz                     0,001MHz                                ±(0,2% odczytu + 5 cyfr)
10,00MHz                      0,01MHz                                 ±(0,2% odczytu + 5 cyfr)
Wytrzymałość napięciowa: 1000VDC/ACrms;
Czułość:
>2Vrms (przy wypełnieniu 20%-80% okresu) i f<100kHz;
>5Vrms (przy wypełnieniu 20%-80% okresu) i f>100kHz

Wypełnienie okresu
Zakres                        Rozdzielczość                                     Dokładność
10% - 90%                     0,1%                                   ±(1,2% odczytu + 8 cyfr)
Zakres częstotliwości impulsów: 40Hz - 10kHz
Amplituda impulsów: ±5V (100µs - 100ms)

Pojemność
Zakres                         Rozdzielczość                                    Dokładność
60,00nF                          0,01nF                                ±(3,0% odczytu + 20 cyfr)
600,0nF                           0,1nF                                  ±(3,0% odczytu + 8 cyfr)
6,000µF                         0,001µF                                 ±(3,0% odczytu + 8 cyfr)
60,00µF                          0,01µF                                  ±(3,0% odczytu + 8 cyfr)
600,0µF                           0,1µF                                   ±(3,0% odczytu + 8 cyfr)
6000µF                             1µF                                    ±(3,5% odczytu + 20 cyfr)
60,00mF                        0,01mF                                        nie specyfikowana
100,0mF                          0,1mF                                        nie specyfikowana
Wytrzymałość napięciowa: 1000VDC/ACrms

Temperatura z sondą typu K
Zakres                         Rozdzielczość                                     Dokładność
-40,0 do 600°C                 0,1°C                                    ±(1,5% odczytu + 3°C)
600 do 1000°C                  1°C                                      ±(1,5% odczytu + 3°C)
Wytrzymałość napięciowa: 1000VDC/ACrms

Test diody
Prąd pomiarowy: <1mA
Max napięcie rozwarcia: 3,3VDC
