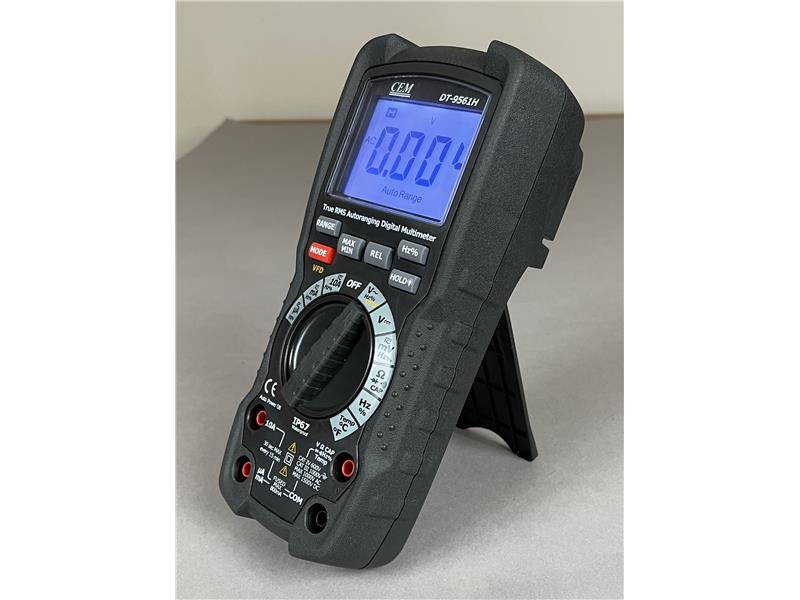

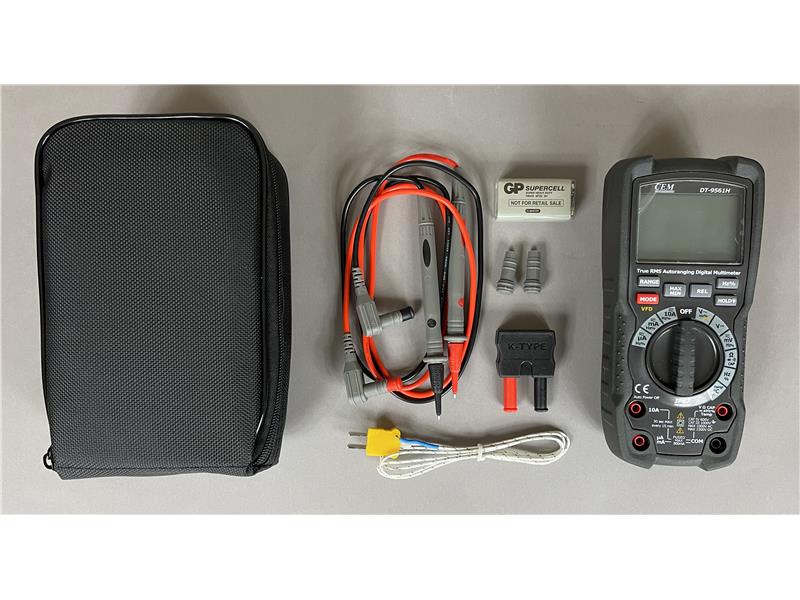

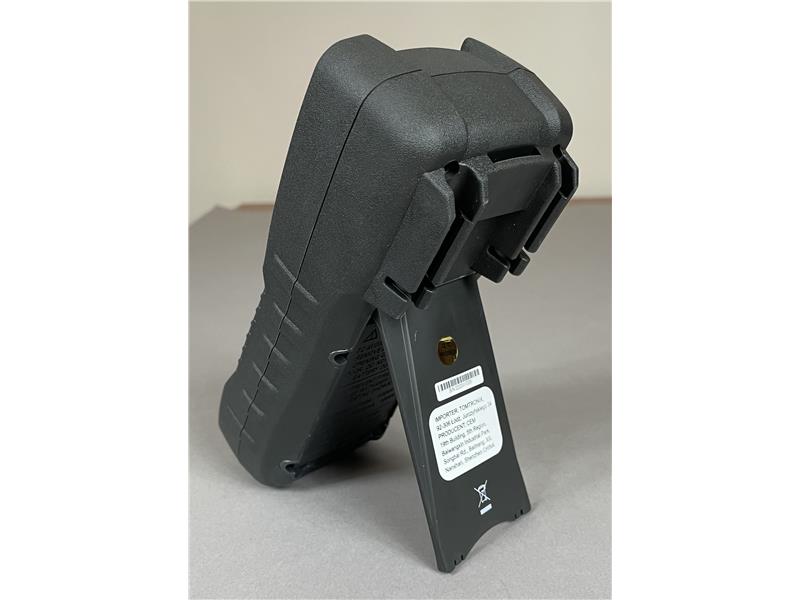

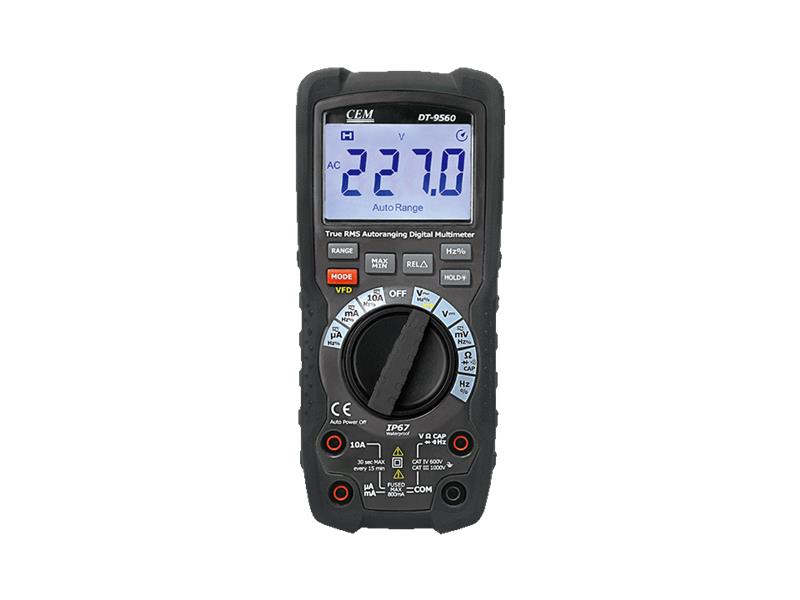

DT-9561H Miernik dla fotowoltaiki 1500V
DT-9561H
Producent:
CEM
Numer katalogowy:
DT-9561H

DT-9561H to profesjonalny miernik uniwersalny dedykowany do pomiarów instalacji PV. Dzięki zakresowi pomiarów napięcia, aż do 1500V DC idealnie nadaje się do badania całych gałęzi modułów PV.

Szczelność obudowy IP67 pozwala na użytkowanie miernika w trudnych warunkach terenowych.

Posiada duży czytelny wyświetlacz z podświetleniem oraz automatyczną zmiana zakresów.

Cechy szczególne

- Funkcje pomiarowe
       Napięcie DC do 1500V
       Napięcie AC do 1000V True RMS
       Prąd DC do 10A
       Prąd AC do 10A True RMS
       Rezystancja do 60MΩ
       Pojemność do 99mF
       Częstotliwość do 10MHz
       Temperatura do 1000°C
- Automatyczna zmiana zakresów
- Filtr dolnoprzepustowy (VFD) dla dokładnego pomiaru sygnału
- Wyświetlacz 4000 z podświetleniem LED
- Automatyczny wyłącznik zasilania
- Pomiar True RMS
- Pasmo AC: 50Hz-400Hz
- Pomiar ciągłości z brzęczykiem
- Test diody
- Sygnalizacja rozładowania baterii
- Funkcja Data Hold
- Funkcje MAX/MIN/REL
- Szczelność obudowy IP67

Dane techniczne

- Obudowa: podwójna izolacja, wodoszczelna
- Wytrzymałość na upadki: do 2m
- Test diody: prąd testu max 0,9mA; napięcie rozwarcia ok. 3,2V DC
- Test ciągłości: sygnał brzęczyka dla rezystancji poniżej 50Ω, prąd testu <0,35mA
- Impedancja wejściowa: >10MΩ VDC i >10MΩ VAC
- Pomiar AC: TRMS
- Pasmo ACV: 45Hz do 1kHz
- Współczynnik szczytu: <3 dla pełnej skali do 500V, opada liniowo do <1,5 przy 1000V
- Wyświetlacz: licznik 6000 LCD z podświetleniem
- Sygnalizacja przepełnienia: "OL" na wyświetlaczu
- Automatyczny wyłącznik zasilania: po około 15 minutach braku aktywności
- Polaryzacja: automatyczna z sygnalizacją "-" dla wartości ujemnych
- Szybkość pomiaru: ok. 3 razy/sek.
- Wskazanie rozładowanej baterii: piktogram na wyświetlaczu

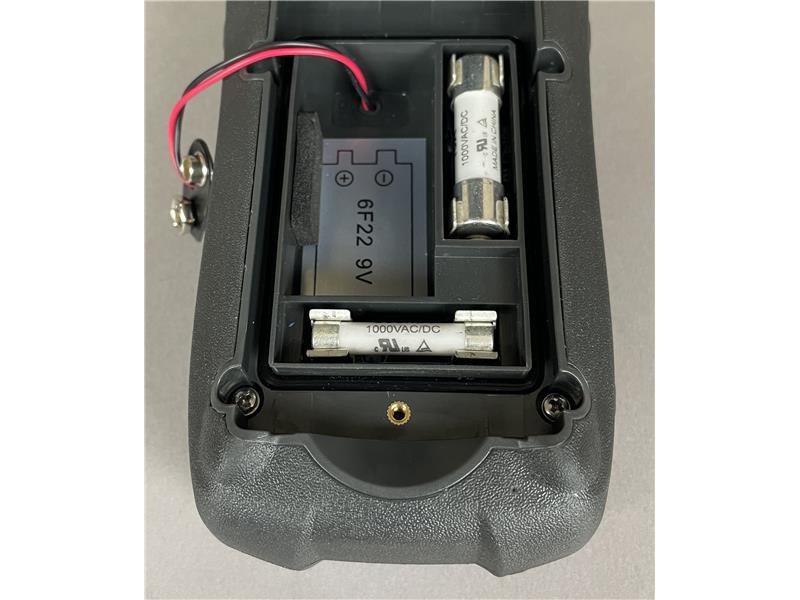

- Zasilanie: bateria 9V (NEDA 1604)
- Bezpieczniki: zakres mA/µA szybki ceramiczny 0,8A/1000V; zakres A szybki ceramiczny 10A/1000V
- Temperatura pracy: 5 do 40°C
- Temperatura magazynowania: -20°C ÷ 60°C
- Wilgotność pracy: max 80% do 31°C, maleje liniowo do 50% przy 40°C
- Wilgotność magazynowania: <80%
- Max wysokość pracy: 2000m

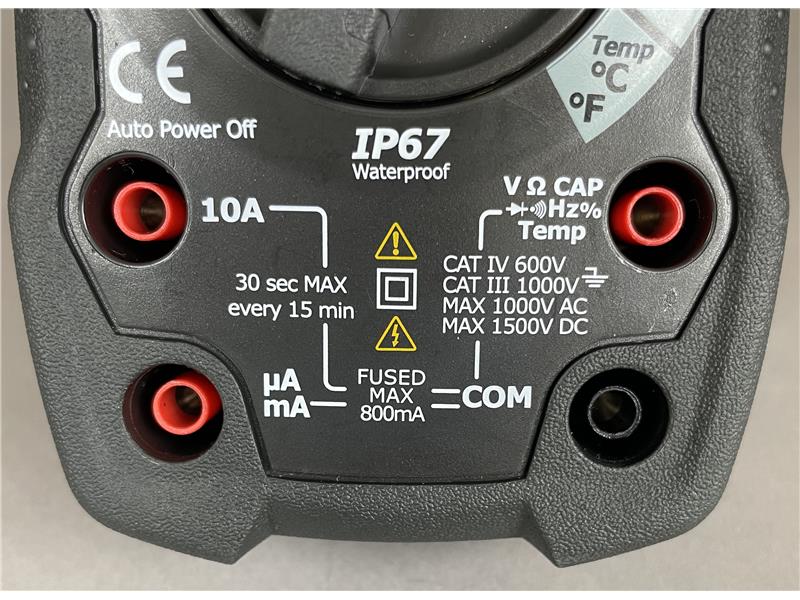

- Spełniane normy: podwójna izolacja wg EN61010-1 i IEC61010-1 edycja 2 (2001) dla kategorii CAT IV 600V i CAT III 1000V
- Stopień zapylenia: 2
- Wartości graniczne wejść
      V DC: 1500V
      V AC: 1000V AC
     mA AC/DC: 800mA/1000V szybki bezpiecznik
      A AC/DC: 10A/1000V szybki bezpiecznik (max 30 sekund co 15 minut)
      Częstotliwość, cykl pracy, rezystancja, pojemność, test diody, ciągłość, temperatura: 250VDC/AC RMS
     Wytrzymałość na przebicie 8kV pik wg IEC 61010

Napięcie DC
Zakres                                           Rozdzielczość                                      Dokładność
60,00mV                                          0,01mV                                      ±(0,9% + 9 cyfr)
600,0mV                                           0,1mV                                       ±(0,9% + 9 cyfr)
6,000V                                             0,001V                                      ±(0,5% + 5 cyfr)
60,00V                                              0,01V                                       ±(0,5% + 5 cyfr)
600,0V                                              0,1V                                         ±(0,6% + 6 cyfr)
1500V                                                 1V                                          ±(0,6% + 6 cyfr)

Napięcie AC (45Hz ÷ 1kHz)

Zakres                                           Rozdzielczość                                      Dokładność
60,00mV                                           0,01mV                                      ±(0,9% + 9 cyfr)
600,0mV                                           0,1mV                                       ±(0,8% + 3 cyfry)
6,000V                                             0,001V                                       ±(0,8% + 3 cyfry)
60,00V                                              0,01V                                        ±(0,8% + 3 cyfry)
600,0V                                               0,1V                                         ±(0,8% + 3 cyfry)
1000V                                                 1V                                           ±(0,8% + 8 cyfr)
Wszystkie zakresy napięć AC są specyfikowane od 5% do 100% zakresu
Pasmo dla napięcia AC: 45Hz do 1kHz (sinus); 50/60Hz (wszystkie przebiegi)

VFD

Zakres                                           Rozdzielczość                                       Dokładność
50V ÷ 600V                                      0,1V/1V                                      ±(0,4% + 3 cyfry)

Prąd DC

Zakres                                           Rozdzielczość                                       Dokładność
600,0µA                                           0,1µA                                        ±(1,0% + 3 cyfry)
6000µA                                              1µA                                         ±(1,0% + 3 cyfry)
60,00mA                                         0,01mA                                       ±(1,0% + 3 cyfry)
600,0mA                                          0,1mA                                        ±(1,0% + 3 cyfry)
6,000A                                            0,001A                                       ±(1,5% + 3 cyfry)
10,00A                                             0,01A                                        ±(1,5% + 3 cyfry)
10A przez max 30 sekund ze zredukowaną dokładnością

Prąd AC (45Hz ÷ 1kHz)

Zakres                                           Rozdzielczość                                       Dokładność
600,0µA                                            0,1µA                                       ±(1,5% + 3 cyfry)
6000µA                                              1µA                                         ±(1,5% + 3 cyfry)
60,00mA                                          0,01mA                                      ±(1,5% + 3 cyfry)
600,0mA                                           0,1mA                                       ±(1,5% + 3 cyfry)
6,000A                                             0,001A                                      ±(2,0% + 3 cyfry)
10,00A                                              0,01A                                       ±(2,0% + 3 cyfry)
10A przez max 30 sekund ze zredukowaną dokładnością
Wszystkie zakresy prądu AC są specyfikowane od 5% do 100% zakresu.
Pasmo dla napięcia AC: 45Hz do 1kHz (sinus); 50/60Hz (wszystkie przebiegi)

Rezystancja

Zakres                                           Rozdzielczość                                       Dokładność
600,0Ω                                               0,1Ω                                        ±(1,0% + 10 cyfr)
6,000kΩ                                           0,001kΩ                                      ±(0,8% + 2 cyfry)
60,00kΩ                                            0,01kΩ                                       ±(0,8% + 2 cyfry)
600,0kΩ                                             0,1kΩ                                       ±(0,8% + 2 cyfry)
6,000MΩ                                          0,001MΩ                                     ±(1,2% + 2 cyfry)
60,00MΩ                                           0,1MΩ                                       ±(1,5% + 10 cyfr)

Pojemność

Zakres                                           Rozdzielczość                                        Dokładność
99,99nF*                                          0,01nF                                       ±(5,0% + 20 cyfr)
999,9nF                                             0,1nF                                         ±(4,0% + 5 cyfr)
9,999µF                                           0,001µF                                       ±(4,0% + 5 cyfr)
99,99µF                                            0,01µF                                        ±(4,0% + 5 cyfr)
999,9µF                                             0,1µF                                         ±(4,0% + 5 cyfr)
9,999mF                                         0,001mF                                         ±(10% odczytu)
99,99mF                                           0,01mF                                         ±(10% odczytu)
* <99,99nF nie specyfikowane

Częstotliwość (elektroniczna)

Zakres                                           Rozdzielczość                                         Dokładność
9,999Hz                                            0,001Hz                                       ±(0,1% + 4 cyfry)
99,99Hz                                             0,01Hz                                        ±(0,1% + 4 cyfry)
999,9Hz                                              0,1Hz                                         ±(0,1% + 4 cyfry)
9,999kHz                                          0,001kHz                                      ±(0,1% + 4 cyfry)
99,99kHz                                           0,01kHz                                       ±(0,1% + 4 cyfry)
999,9kHz                                            0,1kHz                                        ±(0,1% + 4 cyfry)
9,999MHz                                          0,001MHz                                     ±(0,1% + 4 cyfry)
Czułość: min. 0,8V RMS przy 20% do 80% wypełnienia cyklu i <100kHz;
min 5V RMS przy 20% do 80% wypełnienia cyklu >100kHz

Częstotliwość (elektryczna)

Zakres                                            Rozdzielczość                                        Dokładność
10 ÷ 1kHz                                          0,01Hz                                         ±(0,5% odczytu)
Czułość: zakres ACmV (>100mV); zakres ACV (>6% zakresu); zakres 6000µA/600,0mA (>6% zakresu); zakres 600µA/60,00mA/6,000A/10A (>60% zakresu)

Cykl pracy

Zakres                                            Rozdzielczość                                         Dokładność
0,1 ÷ 99,9%                                        0,1%                                        ±(1,2% + 2 cyfry)
Szerokość impulsu: 100µs ÷ 100ms; częstotliwość: 5Hz ÷ 150kHz

Temperatura (sonda typu K)

Zakres                                            Rozdzielczość                                         Dokładność
-40°C ÷ 1000°C                                    1°C                                             ±(3,0% + 3°C)
Nie obejmuje dokładności sondy

Uwaga: specyfikowana dokładność składa się z dwóch elementów

(% odczytu) - jest to dokładność obwodu pomiarowego
(+ cyfry) - jest to dokładność przetwornika analogowo-cyfrowego

Uwaga: dokładności obowiązują dla zakresu 18 do 28°C i poniżej 75%RH
