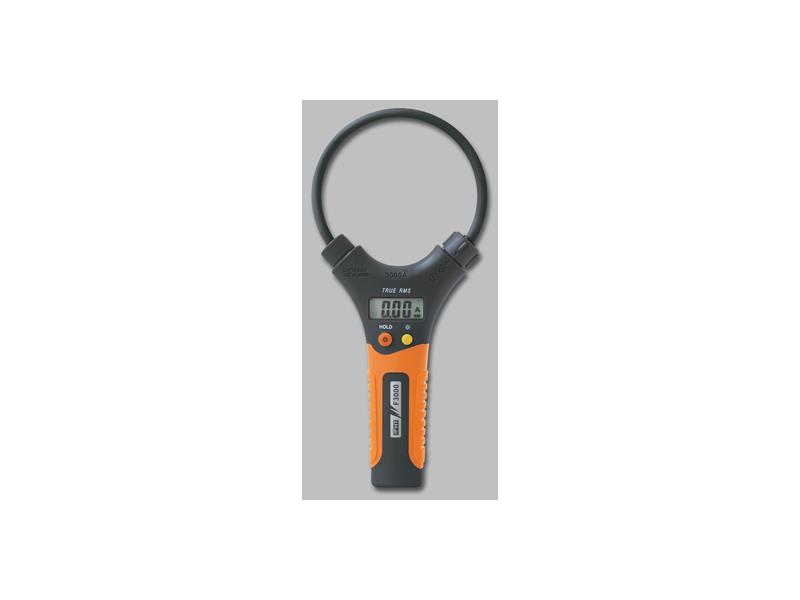

F3000 amperomierz z cewką Rogowskiego do 3000A AC
F3000 amperomierz z cewką Rogowskiego do 3000A AC
Producent:
HT Italia
Numer katalogowy:
F3000

Profesjonalna instrukcja obsługi w języku polskim.

Profesjonalny miernik cęgowy F3000 jest przeznaczony do pomiarów prądów AC do 3000A TRMS z automatycznym wyborem podzakresów. Jest zgodny z CAT IV 600V, CAT III 1000V spełnia normy IEC/EN61010-1.

W konstrukcji przyrządu zastosowano innowacyjne rozwiązanie pomiaru prądu za pomocą elastycznej cewki Rogowskiego, dzięki czemu możliwy jest pomiar przewodnika o maksymalnej średnicy 110mm, pozwala to na łatwe wykonywanie pomiarów w każdych warunkach.

Przyrząd posiada szeroki wyświetlacz z odczytem do 3000, funkcję Data HOLD oraz podświetlenie wyświetlacza pozwalające na wygodną pracę nawet w warunkach słabego oświetlenia.

Funkcja automatycznego wyłączenia zasilania oszczędza energię baterii.

Cechy szczególne

  • Pomiar prądu AC do 3000A
  • Pomiary TRMS
  • Elastyczne cęgi o dużej średnicy wewnętrznej
  • Automatyczna zmiana zakresów
  • Podświetlenie wyświetlacza
  • Automatyczny wyłącznik zasilania

Dane techniczne

Dane elektryczne

Dokładność pokazano, jako [% wartości odczytanej + (ilość cyfr * rozdzielczość)] w warunkach odniesienia 23°C ±5°, <80%RH

Prąd AC TRMS (automatyczna zmiana zakresów)
Zakres   Rozdzielczość     Dokładność (*), (**)       Pasmo       Max odczyt poza zakresem
30,00A      0,01A         ±(3% odczytu + 5 cyfr)   45 ÷ 500Hz            33,00A
300,0A       0,1A          ±(3% odczytu + 5 cyfr)   45 ÷ 500Hz            330,0A
3000A         1A            ±(3% odczytu + 5 cyfr)   45 ÷ 500Hz            3300A
UWAGA: odczyt wyświetlacza jest zerowany dla wartości < 10 cyfr

(*) Dokładność względem przebiegu sinusoidalnego. Przebiegi nie sinusoidalne należy rozważać, jak poniżej.
Dodatkowy błąd z powodu współczynnika szczytu (CF) sygnałów nie sinusoidalnych:

C.F: 1.0 ÷ 2.0 -> dodać 3.0% odczytu
C.F: 2.0 ÷ 2.5 -> dodać 5.0% odczytu
C.F: 2.5 ÷ 3.0 -> dodać 7.0% odczytu

(**) Dokładność związana z centrum szczęk, bez pól magnetycznych/elektrycznych i w temperaturze odniesienia.
Błędy z powodu niecentrycznego położenia przewodnika w stosunku do cewki są następujące:
- Błąd 2.0% odczytu (odległość 15mm od centrum cewki)
- Błąd 2.5% odczytu (odległość 25mm od centrum cewki)
- Błąd 3.0% odczytu (odległość 35mm od centrum cewki)

Dane ogólne

Dane mechaniczne

  • Wymiary: 280 x 120 x 25mm
  • Waga (bez baterii): 170g
  • Max średnica przewodnika: 110mm
  • Długość cewki Rogowskiego: 254mm (10")

Zasilanie

  • Typ baterii: 2x1,5V alkaliczne typu AAA LR03
  • Czas pracy z baterii: około 200 godzin
  • Automatyczne wyłączenie: po około 20 min braku aktywności

Wyświetlacz

  • Charakterystyka: 4 LCD (max 3000), punkt dziesiętny, wskazanie symbolu jednostki i podświetlenie
  • Szybkość próbkowania: 4 razy/sek
  • Typ konwersji: TRMS

Warunki klimatyczne

  • Temperatura odniesienia: 23°C ± 5°C
  • Temperatura pracy: 0 ÷ 50 °C
  • Wilgotność pracy: <80% RH
  • Temperatura magazynowania: -20 ÷ 60 °C
  • Wilgotność magazynowania: <80% RH

Normy związane

  • Bezpieczeństwo: IEC/EN 61010-1, IEC/EN61010-2-032
  • Izolacja: podwójna
  • Stopnień zapylenia: 2
  • Max wysokość użytkowania: 2000m
  • Kategoria instalacji: CAT IV 600V, CAT III 1000V do ziemi
