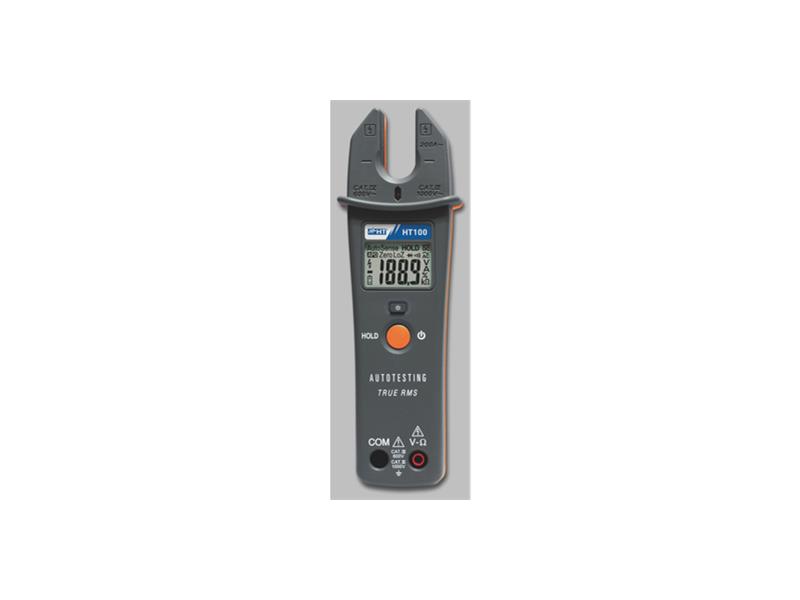

HT100 miernik z cęgami otwartymi
HT100 miernik z cęgami otwartymi
Producent:
HT Italia
Numer katalogowy:
HT100

Profesjonalna instrukcja obsługi w języku polskim.

Profesjonalny miernik cęgowy HT100 jest przeznaczony do pomiaru prądów AC TRMS do 200A, jest zgodny z CAT IV 600V, CAT III 1000V, spełnia wymagania normy IEC/EN61010-1.

Jest wyposażony w "otwarte" cęgi i posiada wyświetlacz z maksymalnym odczytem 9999, funkcje "Voltsense" i Data HOLD, podświetlenie wyświetlacza ułatwia odczyty w warunkach słabego oświetlenia.

Wykonuje również pomiary napięcia AC/DC, rezystancji, test ciągłości i test diody.

Funkcja automatycznego wyłączenia zasilania pozwala chronić energię baterii.

Cechy szczególne

  • Pomiar TRMS
  • Pomiar prądu AC do 200A
  • Napięcia AC/DC do 1000AV
  • Funkcja "Voltsense" do wykrywania napięcia AC
  • Rezystancja
  • Test ciągłości z brzęczykiem
  • Test diody
  • Automatyczna zmiana zakresów
  • Data HOLD
  • Podświetlenie wyświetlacza
  • Automatyczny wyłącznik zasilania


Dane techniczne

Dane elektryczne

Napięcie DC (automatyczna zmiana zakresów)
Zakresy:

  • 2,2V ÷ 1000,0V
  • -0,7V ÷ -1000,0V

Rozdzielczość: 0,1V
Dokładność: ±(0,3% odczytu + 2 cyfry)
Impedancja wejściowa: >6kΩ, około 420kΩ (przy 1000V)
Wytrzymałość: 1000VDC/ACrms

Napięcie AC (automatyczna zmiana zakresów)
Zakres: 1,3V ÷ 1000,0V
Rozdzielczość: 0,1V
Dokładność (*):

  • ±(0,9% odczytu + 3 cyfry) (50 ÷ 60Hz)
  • ±(1,5% odczytu + 3 cyfry) (61 ÷ 500Hz)

Impedancja wejściowa: >6kΩ, około 420kΩ (przy 1000V)
Wytrzymałość: 1000VDC/ACrms

Funkcja "Voltsense"
pomiar napięcia w zakresie 80V ÷ 1000V AV, 50 ÷ 60Hz
(*) Dokładności w odniesieniu do przebiegów sinusoidalnych. Dla przebiegów nie sinusoidalnych należy uwzględnić:

  • Dodać 3,0% odczytu dla 1,0 ≤ CF < 2,0
  • Dodać 5,0% odczytu dla 2,0 ≤ CF < 2,5
  • Dodać 8,0% odczytu dla 2,5 ≤ CF < 3,0

VF = współczynnik szczytu

Prąd AC TRMS (automatyczna zmiana zakresów)
Zakres: 1,5A ÷ 200,0A
Rozdzielczość: 0,1A
Dokładność (*): ±(3% odczytu + 5 cyfr)
Pasmo: 50 ÷ 60Hz
Wytrzymałość: 200Arms
Wpływ sąsiadujących przewodników: <0,08A/A
(*) Dokładności w odniesieniu do przebiegów sinusoidalnych. Dla przebiegów nie sinusoidalnych należy uwzględnić:

  • Dodać 3,0% odczytu dla 1,0 ≤ CF < 2,0
  • Dodać 5,0% odczytu dla 2,0 ≤ CF < 2,5
  • Dodać 8,0% odczytu dla 2,5 ≤ CF < 3,0

VF = współczynnik szczytu

Rezystancja i test ciągłości (automatyczna zmiana zakresów)
Zakres: 0 ÷ 9999Ω
Rozdzielczość: 1Ω
Dokładność (*): ±(0,9% odczytu + 2 cyfry)
Brzęczyk: ≤25Ω
Wytrzymałość: 1000VDC/ACrms
Maksymalne napięcie rozwarcia: 1,6V

Test diody
Zakres: 0,4 ÷ 0,8V
Rozdzielczość: 0,1V
Dokładność (*): ±(1% odczytu + 3 cyfry)
Wytrzymałość: 1000VDC/ACrms

Dane ogólne

Dane mechaniczne

  • Wymiary: 193 x 54 x 31mm
  • Waga (z bateriami): 280g
  • Max średnica przewodnika: 16mm

Zasilanie

  • Typ baterii: 2x1,5V alkaliczne typu AAA LR03
  • Wskazanie rozładowania baterii: piktogram na wyświetlaczu
  • Czas pracy z baterii: około 300 godzin
  • Automatyczne wyłączenie: po około 20 min braku aktywności

Wyświetlacz

  • Charakterystyka: 4 LCD (max 9999), punkt dziesiętny, wskazanie symbolu jednostki i podświetlenie
  • Szybkość próbkowania: 2 razy/sek
  • Typ konwersji: TRMS

Warunki klimatyczne

  • Temperatura odniesienia: 23°C ± 5°C
  • Temperatura pracy: 0 ÷ 50 °C
  • Wilgotność pracy: <80% RH
  • Temperatura magazynowania: -20 ÷ 60 °C
  • Wilgotność magazynowania: <80% RH

Normy związane

  • Bezpieczeństwo: IEC/EN 61010-1, IEC/EN61010-2-032/-2-033
  • EMC: IEC/EN61326-1
  • Izolacja: podwójna
  • Stopnień zapylenia: 2
  • Max wysokość użytkowania: 2000m
  • Kategoria instalacji: CAT IV 600V, CAT III 1000V do ziemi
