Kopuły gazowe i instalacje gaszenia

ZASTOSOWANIA:
Kopuła została zaprojektowana do odbioru biogazu z komory fermentacyjnej.
Stanowiąc element konstrukcji instalacji mieszadła z rurą centralną Hermann Träxler, zapewnia, że wszystkie siły i momenty przekazywane są bezpośrednio na konstrukcję zbiornika, czego efektem jest przedłużenie żywotności mieszadła.

ZALETY:

Sferyczna budowa kopuły. Powierzchnie montażowe poddane obróbce mechanicznej. Specjalne rozwiązanie uszczelnienia powierzchni kołnierzy montażowych.
Zawiera wszystkie niezbędne elementy nowoczesnych instalacji odbioru biogazu z komór fermentacyjnych, co gwarantuje ciągłość pracy układu.

BUDOWA:

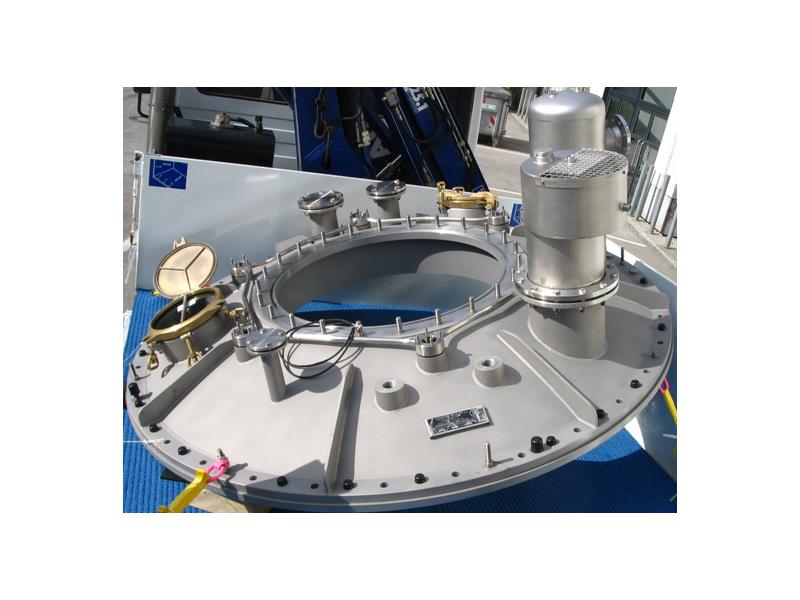

Kopuła gazowa o średnicy DN 2400/2200/2000 do mieszadła instalowanego centralnie od góry zbiornika.

Wykonana ze stali 1.4571, wspierająca mieszadło TMA, z kołnierzem uszczelniającym, centralny wspornik mieszadła, wszystkie kołnierze są uszczelniane uszczelkami typu O-ring.

WYPOSAŻENIE KOPUŁY:

• Czujnik bezpieczeństwa pod- i nadciśnienia DN 300.
• Kołnierz połączeniowy do czujnika pod- i nadciśnienia DN 300.
• Kołnierz połączeniowy do wskaźnika ciśnienia DN 50, PN10.
• Kołnierz rezerwowy DN 150.

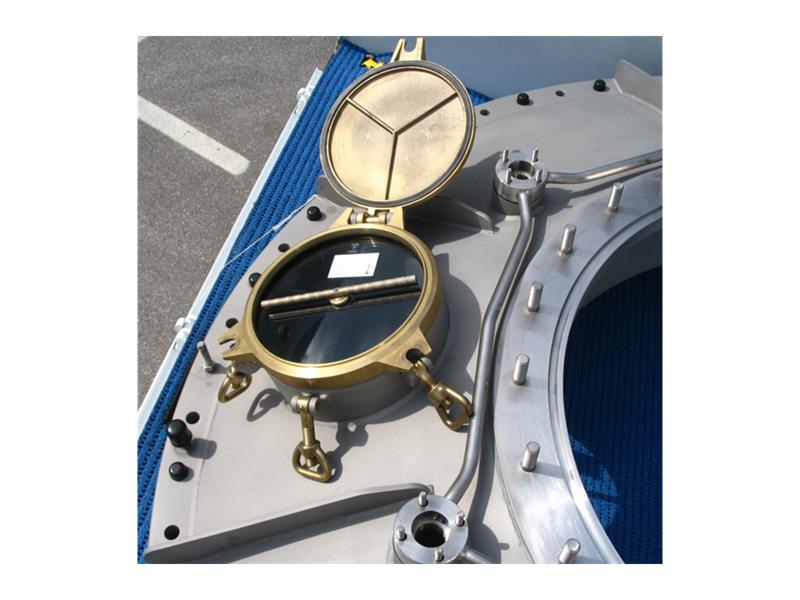

• Okno rewizyjne, z wycieraczką szyby.
• Instalacja odprowadzania gazu DN 300, z wyrzutem gazu DN 200, PN 10.

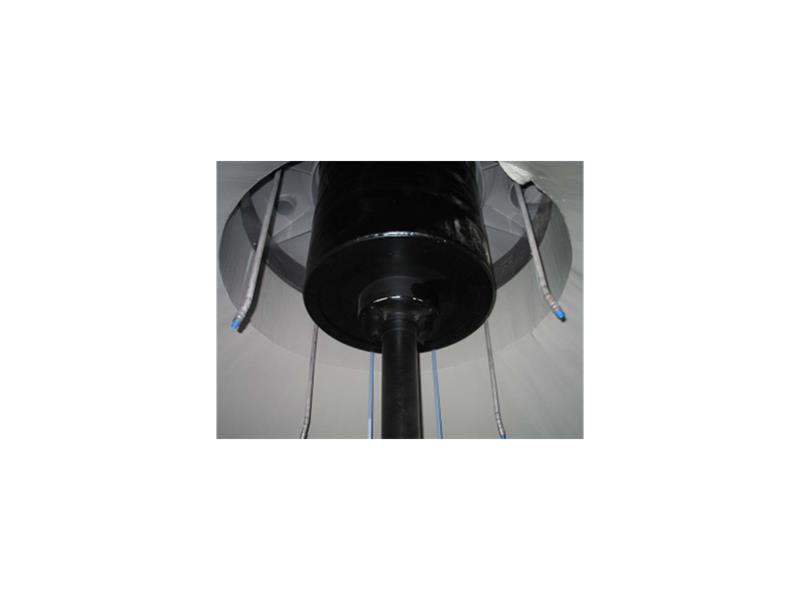

Instalacja gaszenia piany:
Automatyczne sterowanie kierunkiem pracy mieszadła.

W przypadku powstania się piany zmieniany jest kierunek obrotów mieszadła tak by pompowanie odbywało się od góry ku dołowi i następowało zatapianie powstającej piany.

Elementy wyposażenia w kopule:

czujnik piany sterujący kierunkiem obrotów mieszadła,
element połączeniowy wysokociśnieniowy, wbudowany w kopułę.

Instalacja zraszaczy

Jeżeli zmiana kierunku obrotów nie doprowadzi do zniknięcia piany uruchamiane są zraszacze wewnątrz komory fermentacyjnej.

Elementy wyposażenia w kopule:

czujnik piany sterujący zraszaczami,
wbudowany w kopułę połączeniowy element wysokociśnieniowy,
element tryskający do zraszania powierzchni osadu z 4-6 dyszami i zaworem elektromagnetycznym.
