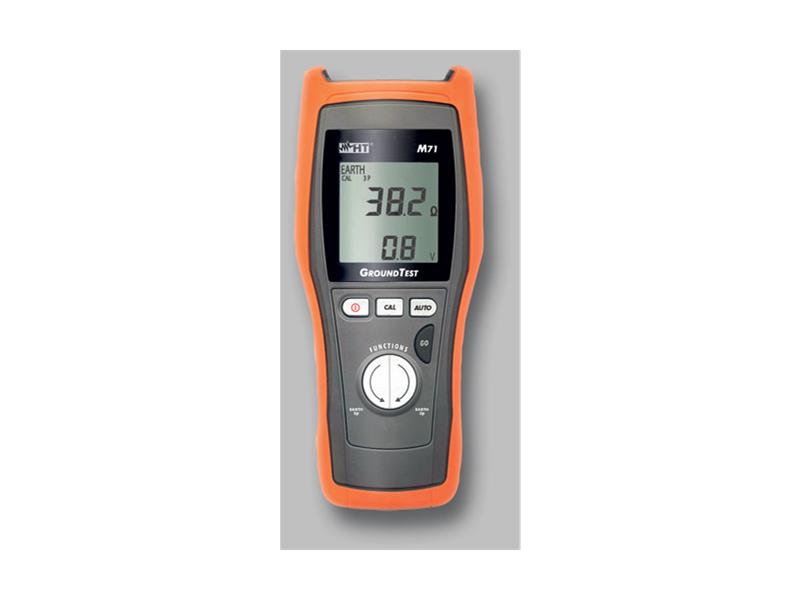

M71 Miernik rezystancji uziemienia
M71 Miernik rezystancji uziemienia
Producent:
HT Italia
Numer katalogowy:
M71

Profesjonalna instrukcja obsługi w języku polskim.

Przyrząd M71 został opracowany do pomiaru rezystancji uziemienia metodą tradycyjną 2-przewodową oraz 3-przewodową zgodnie z wymaganiami normy IEC/EN61557-1.

Przyrząd pozwala na przeprowadzanie pomiarów w szerokim zakresie pomiarowym (do 50kΩ) i posiada sprawną wewnętrzną kompensację wpływu zakłóceń spotykanych w instalacjach.

Posiada ergonomiczną konstrukcję z elektronicznym selektorem funkcji dla szybkiego przeprowadzania pomiarów.

Metoda 2-przewodowa, poprzez wykorzystanie zewnętrznej masy, jako odniesienia (metalowe konstrukcje, rury, przewód neutralny, etc.), jest szczególnie użyteczna w budynkach, gdzie, ze względu na problemy logistyczne, nie jest możliwe użycie metody 3-przewodowej.

Funkcje

  • Pomiar rezystancji uziemienia 2-przewodowy
  • Pomiar rezystancji uziemienia 2-przewodowy
  • Zakres pomiarowy: 0,01Ω ÷ 50kΩ
  • Kompensacja zakłóceń napięcia
  • Detekcja zakłóceń w prądzie pomiarowym
  • Kompensacja rezystancji przewodów pomiarowych
  • Pomiar napięcia szumu

Spełniane normy

  • Znak CE
  • CEI 64-8 612.6.2
  • IEC/EN61557-1
  • CEI 64-8
  • IEC/EN61557-5
  • EMC 2004/108/CE Dyrektywa
  • LVD 2006/95/CE Dyrektywa
  • DPR 462 22/10/2001
  • IEC/EN 61010-1
  • EMC: IEC/EN61326

Dane techniczne

Dane elektryczne

Rezystancja uziomu (automatyczna zmiana zakresów)

Zakres [Ω]     Rozdzielczość [Ω]        Dokładność
0,01 ÷ 19,99       0,01              ±(2,0% odczytu + 3 cyfry)
20,0 ÷ 199,0        0,1               ±(2,0% odczytu + 3 cyfry)
200 ÷ 1999           1                ±(2,0% odczytu + 3 cyfry)
2,00k ÷ 19,99k    0,01k            ±(2,0% odczytu + 3 cyfry)
20,0k ÷ 49,9k      0,1k              ±(2,0% odczytu + 3 cyfry)
Prąd pomiarowy: ≤ 14mA AC RMS
Napięcie rozwarcia: ≤ 20V AC RMS przy ≤ 25V wartości szczytu
Częstotliwość pomiarowa: 110Hz ±1Hz
Napięcie szumu: ≤ 3V RMS sinusoida przy f=DC, 16,66Hz, 50Hz, 60Hz, 400Hz
Napięcie szumu: > 3V RMS przy ≤ 6V RMS sinusoidzie przy f=DC, 16,66, 50Hz, 60Hz, 400Hz
pojawia się symbol ostrzegawczy i dokładność ±5% na każde Rc, Rp ≤ 50kΩ

Napięcie szumu (drugi wyświetlacz)

Zakres [V]   Rozdzielczość [V]      Dokładność
0,0 ÷ 99,9           0,1             ±(2,0% odczytu + 3 cyfry)
100 ÷ 299            1               ±(2,0% odczytu + 3 cyfry)
Impedancja wejściowa: 1MΩ
Współczynnik szczytu: 1,6
Dane ogólne

Dane ogólne

Wyświetlacz:

  • Podwójny LCD, 3 1/2 cyfry z maksymalnym odczytem 1999
  • Obszar widzialny: 73 x 73 mm

Zasilanie

  • Baterie: 4 szt. 1,5V typu LR6, AA, AM3, MN 1500
  • Czas życia baterii: > 1000 pomiarów

Cechy mechaniczne:

  • Wymiary: 240 x 100 x 45 mm
  • Waga (łącznie z bateriami): około 580g
  • Szczelność obudowy: IP 50

Warunki środowiskowe:

  • Temperatura pracy: 0°C ÷ 40°C
  • Wilgotność pracy: < 80% RH
  • Temperatura magazynowania: -10 ÷ 60°C
  • Wilgotność magazynowania: < 80% RH
  • Maksymalna wysokość 2000m

Zgodność z normami:

  • EMC: dyrektywa 89/336/EEC z poprawką 93/68/EEC (IEC 61326)
  • LVD: dyrektywa 73/23/CEE (IEC61010)
  • Pomiar uziemienia: IEC61557
  • Izolacja: klasa 2 (podwójna izolacja)
  • Stopień zapylenia: 2
  • Kategoria przepięciowa: CAT III 240V do ziemi, 415V między zaciskami

Więcej informacji:
https://www.tomtronix.pl/ht/m71.aspx
