Oscyloskopy Siglent seria SDS2000X HD
Seria Siglent SDS2000X HD
Producent:
Siglent
Numer katalogowy:
SDS2000X HD

Seria SDS2000X HD cyfrowych oscyloskopów o wysokiej rozdzielczości wykorzystuje 12-bitowe przetworniki analogowo-cyfrowe o szybkości 2GSa/s i niskim poziomie szumów. Dostępne są modele z trzema pasmami 350MHz, 200MHz oraz 100MHz z długością bufora pamięci 200 Mpts/ch, z jednoczesnym wyświetlaniem 4 analogowych kanałów + 16 kanałów cyfrowych dla wygodnej analizy sygnałów.

Seria SDS2000X HD wykorzystuje technologię SPO z maksymalną szybkością przechwytywania przebiegów 100 000 wfm/s (w trybie normalnym, do 500 000 wfm/s w trybie sekwencyjnym), funkcją wyświetlania o 256-stopniowej intensywności plus tryb wyświetlania temperatury koloru. Wykorzystuje również innowacyjny system cyfrowego wyzwalania o wysokiej czułości oraz niskiej fluktuacji. System wyzwalania wspiera wiele trybów wyzwalania łączenie z wyzwalaniem magistral szeregowych. Narzędzia takie, jak rejestracja przebiegów, funkcje przeszukiwania i nawigacji, test z maską, rysowanie charakterystyki częstotliwościowej, analizę jakości energii i histogram pozwalają na rozbudowane przechwytywanie, zapisywanie i analizę przebiegów. Imponujący wachlarz pomiarów i matematycznych możliwości, opcjonalny 25MHz generator, jak również dekodowanie sygnałów magistral szeregowych cechują SDS2000X HD.

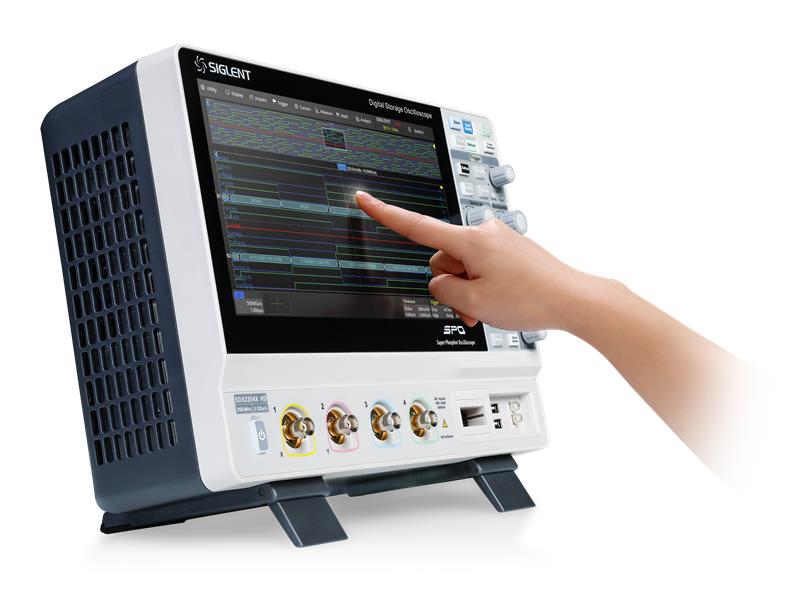

Duży 10,1" ekran dotykowy wspierający gesty wielo-dotykowe, z dodatkowo przyjazną konstrukcją manipulatorów, mogą znacznie zwiększyć efektywność działania. Obsługuje również sterowanie myszką oraz zdalne sterowanie z przeglądarki web poprzez LAN.

Cechy szczególne

- Wysoka 12-bitowa rozdzielczość
- 12-bitowe przetworniki analogowo-cyfrowe z szybkością próbkowania 2 GSa/s
- Poziom szumów tła 70 μVrms przy paśmie 500MHz i 0,5% DC dokładności wzmocnienia 4 analogowych kanałów, paśmie do 350MHz (z możliwością upgrade do 500MHz)
- Technologia SPO:
       Szybkość przechwytywania przebiegów do 100 000 wfm/s (tryb normalny) i 500 000 wfm/s (tryb sekwencyjny)
       Wspiera tryby 256-stopniowej intensywności o temperatury koloru
       Bufor pamięci do 200 Mpts/ch
       Cyfrowy system wyzwalania
- Inteligentne wyzwalanie: Edge, Slope, Pulse, Window, Runt, Interval, Dropout, Pattern, Qualified, Nth edge, Setup/hold, Delay i Video (wspiera HDTV). Wyzwalanie strefowe upraszcza zaawansowane wyzwalanie
- Wyzwalanie i dekodowanie magistral szeregowych, wspiera protokoły: I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT and Manchester
- Tryb akwizycji segmentowej (sekwencyjna), dzieli maksymalną długość rekordu na wiele segmentów (aż do 80 000), zgodnie z ustawieniami układu wyzwalania ustawionymi przez użytkownika, z bardzo małą strefą śmierci między segmentami do przechwytywania sporadycznych przypadków.
- Funkcja historii rejestracji przebiegów, maksymalna długość rejestrowanego przebiegu wynosi 80 000 ramek
- Automatyczny pomiar ponad 50 parametrów, wspiera statystyki z histogramami, trendy, pomiary bramkowane, pomiary wielkości matematycznych, historię i Ref
- 2 przebiegi obliczane matematycznie (2 Mpts FFT, dodawanie, odejmowanie, mnożenie, dzielenie, całkowanie, różniczkowanie, pierwiastek kwadratowy, etc.), wspiera edytor równań
- Bogate funkcje analizy, takie jak, Szukanie, Nawigowanie, Woltomierz cyfrowy, Licznik, Histogram przebiegu, wykres charakterystyki częstotliwościowej i analiza jakości zasilania
- Szybkie wspierane sprzętowo: średnie, ERES, funkcja testu maski z narzędziem edytora maski do tworzenia maski definiowanej przez użytkownika
- 16 kanałów cyfrowych (opcjonalne)
- Wbudowany 25MHz generator przebiegów
- Duży 10,1" wyświetlacz TFT-LCD o rozdzielczości 1024 * 600px, pojemnościowy ekran dotykowy wspierający wielo-dotykowe gesty
- Interfejsy: USB Hosts, USB Device (USBTMC), LAN (VXI-11/Telnet/Socket), Pass/Fail, Trigger Out
- Wbudowany web serwer wspierający zdalne sterowanie poprzez port LAN używając przeglądarki internetowej
- Wspiera komendy zdalnego sterowania w języku SCPI
- Wspiera zewnętrzą myszkę i klawiaturę

Dane techniczne

- Kanały analogowe: 4 + EXT
- Pasmo: 350MHz (SDS2354X HD), 200MHz (SDS2204X HD), 100MHz (SDS2104X HD)
(z możliwością upgrade do 500MHz
- Rozdzielczość pionowa: 12-bitów
- Szybkość próbkowania (max): 2 GSa/s (tryb z przeplotem), 1 GSa/s (tryb bez przeplotu)
- Bufor pamięci (max): 200 Mpts/ch (tryb z przeplotem), 100 Mpts (tryb bez przeplotu)
- Szybkość przechwytywania przebiegu (max):
    Tryb normalny: 100 000 wfm/s
    Tryb sekwencyjny: 500 000 wfms/s
- Typ wyzwalania: Edge, Slope, Pulse width, Window, Runt, Interval, Dropout, Pattern, Video, Qualified, Nth edge, Setup/hold, Delay, Serial
- Wyzwalanie i dekodowanie magistral szeregowych:
     Standardowe: I2C, SPI, UART, CAN, LIN
     Opcjonalne: CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester (tylko dekodowanie)
- Pomiary: ponad 50 parametrów, statystyki, histogramy, trendy
- Matematyczne:
      2 przebiegi
      2 Mpts FFT, +, -, x, ÷, ∫dt, d/dt, √, Identity, Negation, Absolute, Sign, ex, 10x, ln, lg, Interpolation, MaxHold, MinHold, ERES, Average. Wspiera edytor równań
- Analiza danych: szukanie, nawigowanie, historia, test maski, cyfrowy woltomierz, licznik, histogram przebiegu, wykres charakterystyki częstotliwościowej, analiza jakości zasilania
- Kanały cyfrowe (opcjonalne): 16-kanałów; maksymalna szybkość próbkowania do 500 MSa/s; długość rekordu do 50 Mpts
- Generator przebiegów (opcjonalny): jedno-kanałowy wbudowany generator przebiegów, częstotliwość do 25MHz, szybkość próbkowania 125 MSa/s, pamięć przebiegu 16 kpts
I/O USB 2.0 Host x3, USB 2.0 Device, 10 M / 100 M LAN, External trigger, Auxiliary output (TRIG OUT, PASS/FAIL)
- Sondy (standard): jedna sonda pasywna 500MHz na każdy kanał
- Wyświetlacz: 10.1 TFT-LCD z ekranem dotykowym (1024*600)
