Oscyloskopy Siglent seria SDS3000X HD

SIGLENT seria SDS3000X HD to oscyloskopy cyfrowe o wysokiej rozdzielczości z pamięcią, próbkowaniem 4 GSa/s, wyposażone w 12-bitowe przetworniki analogowo-cyfrowe, zapewniające doskonałe parametry poziomu szumów. Są dostępne z szerokościami pasm 350MHz, 500MHz oraz 1GHz, zapewniają maksymalną długość zapisu 400 Mpts mając 4 kanały analogowe plus opcjonalnie 16 kanałów cyfrowych z możliwością analizy sygnału mieszanego.

Seria SDS3000X HD wykorzystuje technologię SPO firmy Siglent z maksymalną szybkością przechwytywania kształtu przebiegu do 200 000 wfm/s (w trybie normalnym, do 890 000 wfm/s w trybie sekwencyjnym), 256-poziomową funkcją stopniowania intensywności oraz trybem wyświetlania temperatury barwowej.

Wykorzystuje również innowacyjny cyfrowy system wyzwalania o wysokiej czułości i niskiej fluktuacji. System wyzwalania obsługuje wiele potężnych trybów wyzwalania, w tym wyzwalanie magistrali szeregowej.

Narzędzia takie jak rejestracja przebiegu historycznego, funkcje wyszukiwania i nawigacji, test maski, charakterystyka częstotliwościowa, analiza mocy umożliwiają przechwytywanie, przechowywanie i analiza rozszerzonych zapisów przebiegów.

Imponujący wachlarz możliwości pomiarowych i matematycznych, opcje generatora przebiegów arbitralnych 50 MHz, a także dekodowanie szeregowe to także istotne cechy SDS3000X HD.

Duży pojemnościowy ekran dotykowy o przekątnej 10,1 cali obsługuje gesty wielodotykowe, a dodatkowo ma przyjazny dla użytkownika interfejs, co może znacznie poprawić wydajność pracy.

Obsługuje także sterowanie myszą i zdalne sterowanie przez Internet za pośrednictwem sieci LAN.

Cechy szczególne

• Dostępne modele:

          - SDS3034X HD - 4x350MHz,
          - SDS3054X HD - 4x500MHz,
          - SDS3104X HD - 4x1GHz.

• 12-bitowa wysoka rozdzielczość:
  - 12-bitowe przetworniki analogowo-cyfrowe z częstotliwością próbkowania do 4 GSa/s,
  - topowe modele z poziomem szumów 125μVrms przy paśmie 1GHz.
• Technologia SPO:
  - szybkość przechwytywania przebiegu do 200 000 wfm/s (tryb normalny) i 890 000 wfm/s (tryb sekwencyjny),
  - obsługuje 256-stopniową gradację intensywności i tryby wyświetlania temperatury barwowej,
  - długość rekordu do 400 Mpts,
  - cyfrowy system wyzwalania.
• Inteligentne wyzwalanie: zbocze, nachylenie, szerokość impulsu, okno, najsłabszy w serii, interwał, zanik, wzór, wideo (obsługiwane HDTV). Zone Trigger upraszcza zaawansowane wyzwalanie.
• Wyzwalanie i dekoder magistrali szeregowej, obsługuje protokoły I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, S, MIL STD 1553B, SENT , Manchester and ARINC429.
• Tryb akwizycji segmentowej (sekwencji), dzielący maksymalną długość rekordu na wiele segmentów (do 80 000), zgodnie z warunkami wyzwalania ustawionymi przez użytkownika, z bardzo małym czasem martwym pomiędzy segmentami w celu uchwycenia zdarzenia kwalifikującego.
• Funkcja zapisu przebiegu historycznego (Historia), maksymalna zarejestrowana długość przebiegu wynosi 80 000 klatek.
• Automatyczne pomiary ponad 50 parametrów, obsługuje statystyki z histogramem, ścieżką, trendem, pomiarem bramkowania oraz pomiarami matematycznymi, historycznymi i referencyjnymi.
• 4 przebiegi matematyczne (2 Mpts FFT, dodawanie, odejmowanie, mnożenie, dzielenie, całkowanie, różniczkowanie, pierwiastek kwadratowy itp.), obsługuje edytor formuł.

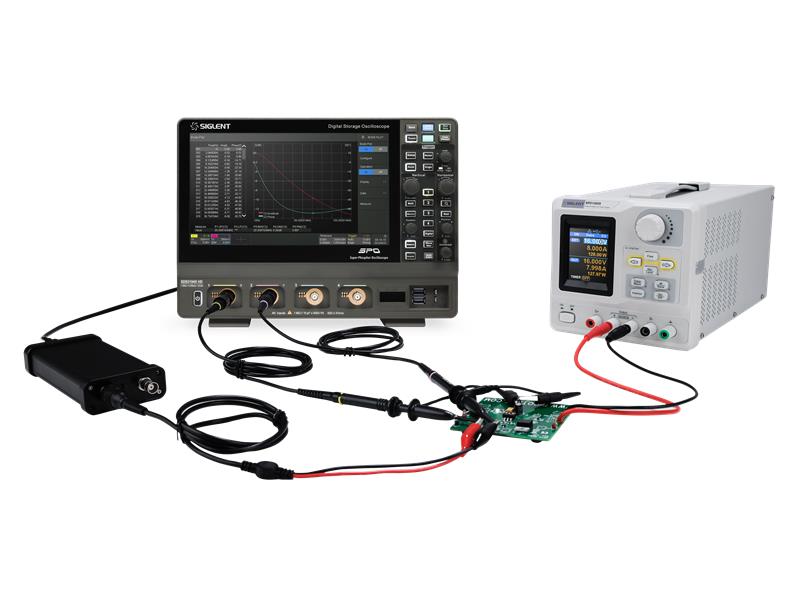

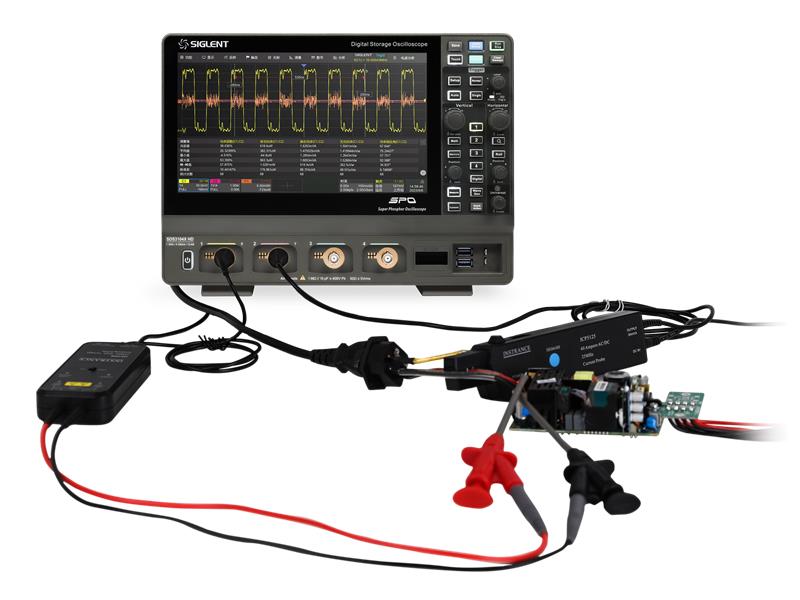

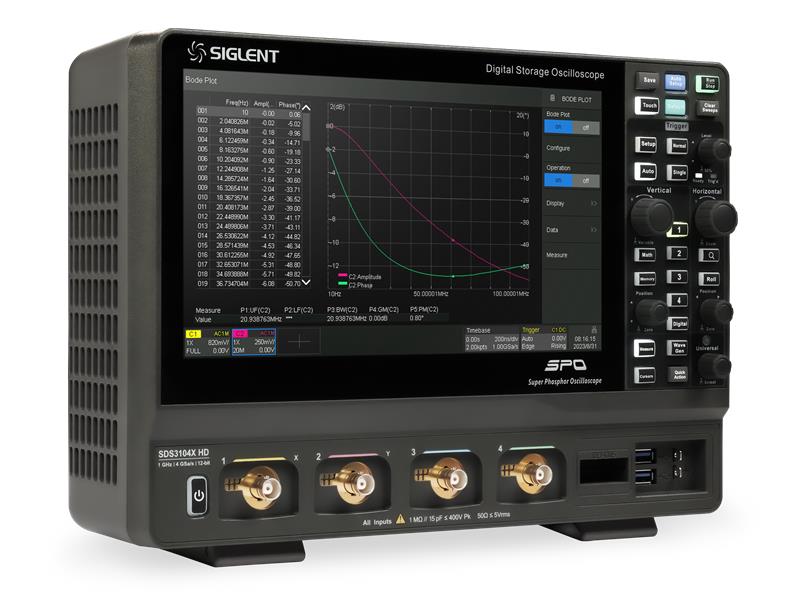

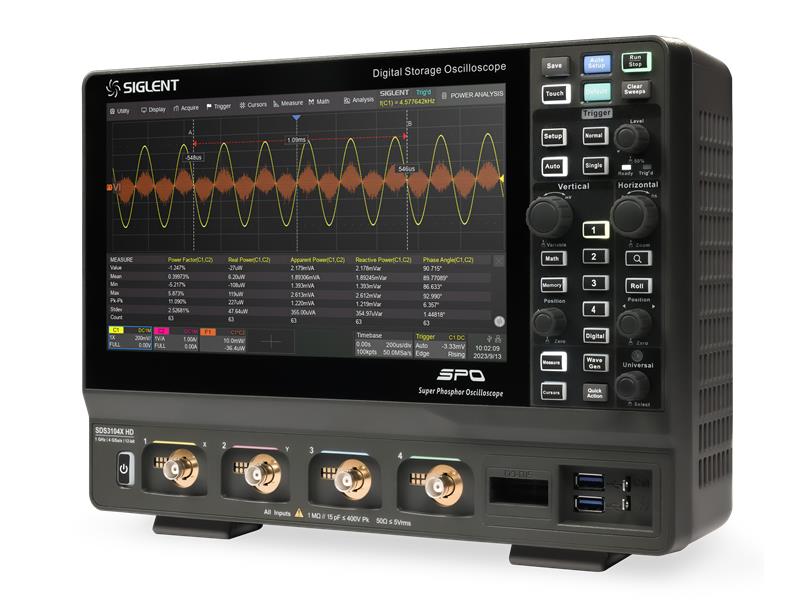

• Liczne funkcje analizy danych, takie jak wyszukiwanie, nawigacja, licznik, wykres Bodego (charakterystyka częstotliwościowa) i analiza mocy.
• Sprzętowa funkcja szybkiego testu maski z narzędziem Edytor masek do tworzenia masek zdefiniowanych przez użytkownika.
• 16 kanałów cyfrowych (opcjonalnie).
• Zewnętrzny generator przebiegów 50 MHz (opcjonalnie).
• Duży 10,1" wyświetlacz TFT-LCD o rozdzielczości 1024*600; Pojemnościowy ekran dotykowy obsługuje gesty wielodotykowe.
• Interfejsy obejmują: 2x USB 3.0 Host Host，1 x USB 2.0 Host, USB 3 .0 Device ( USBTMC)， 1000M LAN (VXI11/Telnet/Socket/LXI) LXI), External Triger In , Aux Out Pass/Fail, Trigger Out.
• Wbudowany serwer WWW umożliwia zdalną kontrolę przez port LAN za pomocą przeglądarki internetowej.
• Obsługuje polecenia zdalnego sterowania SCPI.
• Obsługuje zewnętrzną mysz i klawiaturę. Obsługuje NTP.

Dane techniczne

• Kanały analogowe 4 + EXT.
• Pasmo:
  - 1 GHz (800MHz w trybie bez przeplotu) (SDS3104X HD),
  - 500MHz (SDS3054X HD),
  - 350MHz (SDS3034X HD).
• Rozdzielczość pionowa 12-bit do 16-bit w trybie ERES.
• Szybkość próbkowania (max):
  - 4 GSa/s w trybie z przeplotem,
  - 2 GSa/s w trybie bez przeplotu.
• Bufor pamięci (max) 400 Mpts/ch (tryb z przeplotem: jedno-kanałowo), 200 Mpts/ch (tryb z przeplotem: dwu-kanałowo), 100 Mpts/ch (tryb bez przeplotu).
• Szybkość przechwytywania przebiegów (max):
  - tryb normal: 200 000 wfm/s,
  - tryb sekwencyjny: 890 000 wfm/s.
• Typy wyzwalania Edge, Slope, Pulse width, Window, Runt, Interval, Dropout, Pattern, Video, Qualified, Nth edge, Delay, Setup/Hold time, Serial.
• Wyzwalanie i dekodowanie magistral szeregowych:
  - standardowo: I2C, SPI, UART, CAN, LIN,
  - opcjonalnie: CAN FD, FlexRay, I2S, MIL STD 1553B, SENT, Manchester (tylko dekodowanie), ARINC429.
• Pomiary: 50+ parametrów, ststystyki, histogramy, trendy, śledzenie.
• Matematyczne: 4 przebiegi, 2 Mpts FFT, Filter, +, -, x, ÷, ∫dt, d/dt, √, Identity, Negation, Absolute, Sign, ex, 10x, ln, lg, Interpolation, MaxHold, MinHold, ERES, Average. Wspiera edytor formuły.
• Analiza danych: szukanie, nawigowanie, historia, test maski, licznik, wykres częstotliwościowy i analiza mocy.
• Kanały cyfrowe (opcjonalne): 16-kanałów; max. szybkość próbkowania do 1 GSa/s; długość rekoru do 100 Mpts.
• Moduł generatora AWG USB (opcjonalny): jeden kanał SAG1021I, częstotliwość do 50MHz, szybkość próbkowania 125 MHz, długość przebiegu 16 kpts, izolowane wyjście.
• I/O USB 3.0 Host x2, USB 2.0 Host x1, USB 3.0 Device, 10M/100M/1000M LAN, zewnętrzne wyzwalania, wyjscie pomocnicze TRIG OUT, PASS/FAIL).
• Sondy (standardowo): jedna 500MHz sonda pasywna na kanał.
• Wyświetlacz: 10,1" TFT-LCD z pojemnościowym ekranem dotykowym (1024*600).

Więcej informacji: https://tomtronix.pl/siglent/sds3000xhd.aspx
