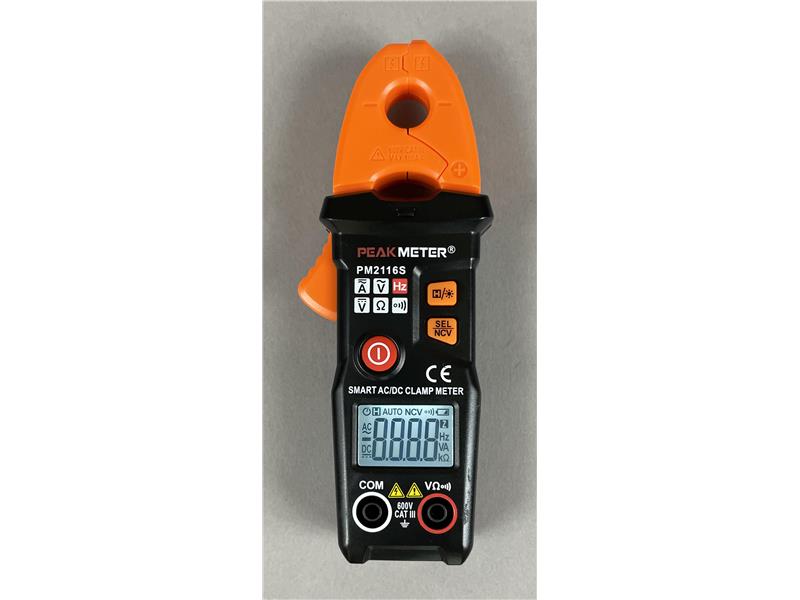

PM2116S Mini miernik cęgowy

PM2116S to prawdziwy MINI cęgowy multimetr. Jego kompaktowe wymiary oraz niewielka waga ułatwiają codzienne przenoszenie przyrządu w torbie każdego elektryka. Niewielkie wymiary szczęk upraszają podłączanie miernika do przewodów w ciasnych przestrzeniach skrzynek rozdzielczych.

Pełna automatyka pomiaru, czyli rozpoznawanie wielkości mierzonej oraz wybór podzakresu pomiarowego również upraszczają i przyspieszają pomiary.

Funkcja NCV bezdotykowego wykrywania napięcia AC wzmacnia bezpieczeństwo użytkowania przyrządu.

Cechy szczególne

• Funkcje pomiarowe
• Prąd DC do 6/60/100A
• Prąd AC do 6/60/100A
• Napięcie DC do 600V
• Napięcie AC do 600V
• Rezystancja do 6kΩ
• Częstotliwość do 1kHz
• Sygnał akustyczny ciągłości < 50Ω

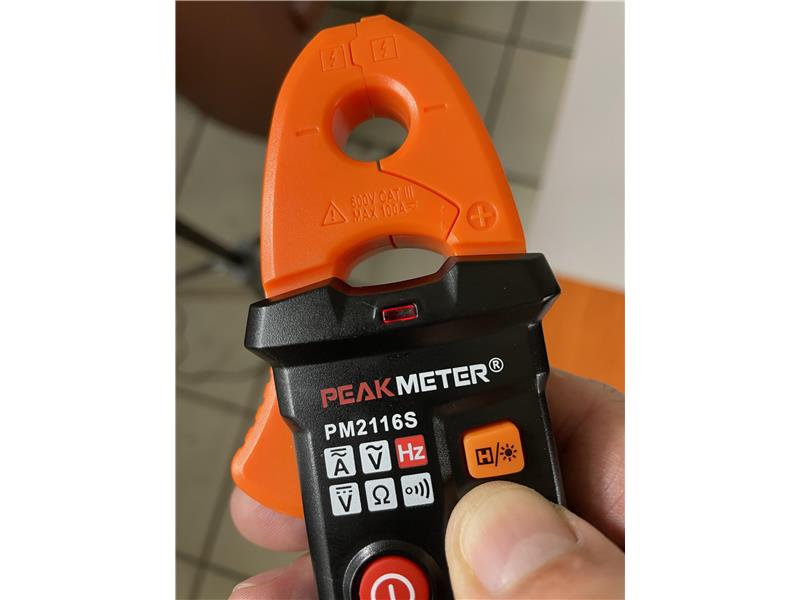

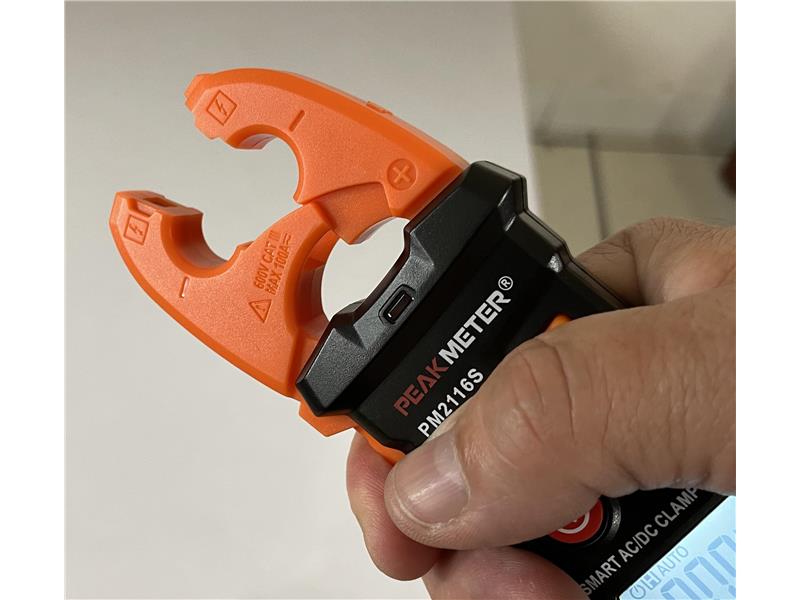

• Okno szczęk 13mm
• Automatyczny wybór funkcji oraz zakresu pomiarowego
• Wyświetlacz LCD 6000 z podświetleniem
• Bezdotykowa detekcja napięcia AC (NCV)
• Pomiar częstotliwości poprzez szczęki lub przewodami
• Funkcja DataHold
• Spełnia normy bezpieczeństwa IEC 61010-1, IEC 61010-2-030, IEC 61010-2-032 CAT III 600V

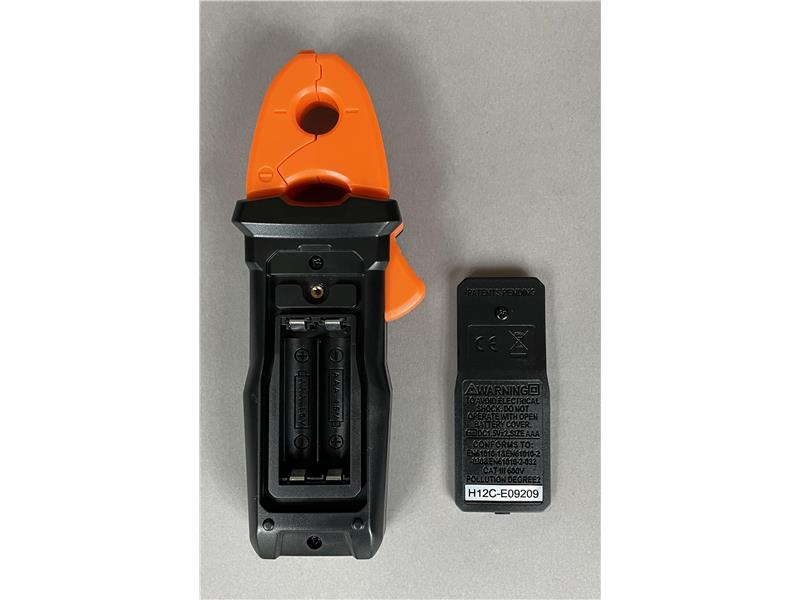

• Zasilanie 2x1,5V AAA

Dane techniczne

• Spełnia normy bezpieczeństwa IEC 61010-1, IEC 61010-2-030, IEC 61010-2-032 CAT III 600V
• Dopuszczalne mierzone napięcie między zaciskami oraz w stosunku do ziemi 600V DC lub 600V AC
• Maksymalna wysokość pracy: 2000m
• Wyświetlacz 6000 LCD
• Automatyczne wskazanie polaryzacji, znak "-" dla wartości ujemnych
• Wskazanie przepełnienia: "OL" lub "-OL"
• Szybkość próbkowania: około 3 razy/sekundę
• Wyświetlanie funkcji i wielkości mierzonych
• Automatyczne wyłączenie: po około 10 minutach
• Zasilanie: baterie alkaliczne 2x1,5V AAA
• Sygnalizacja rozładowanej baterii na wyświetlaczu
• Współczynnik temperaturowy: poniżej 0,1 x dokładność/°C

Prąd AC

Zakres pomiarowy               Rozdzielczość                 Dokładność
6A                                       0,001A            ±(2,5% odczytu + 8 cyfr)
60A                                      0,01A             ±(2,5% odczytu + 8 cyfr)
100A                                     0,1A              ±(2,5% odczytu + 8 cyfr)

- Minimalny prąd wejściowy: 0,02A AC, 0,001A DC
- Maksymalny prąd wejściowy: 100A AC/DC
- Zakres częstotliwości: 45 - 65Hz

Prąd DC

Zakres pomiarowy               Rozdzielczość                  Dokładność
6A                                       0,001A            ±(3,0% odczytu + 8 cyfr)
60A                                      0,01A             ±(3,0% odczytu + 8 cyfr)
100A                                     0,1A              ±(3,0% odczytu + 8 cyfr)

Uwaga: podana powyżej dokładność prądu DC jest gwarantowana gdy jest aktywny tryb powrót-do-zera

Napięcie DC

Zakres pomiarowy               Rozdzielczość                   Dokładność
600V                                     0,1V                 ±(0,5% odczytu + 3 cyfry)

- Minimalne napięcie wejściowe: 0,5V DC
- Maksymalne napięcie wejściowe: 600V DC

Napięcie AC

Zakres pomiarowy                 Rozdzielczość                  Dokładność
600V                                       0,1V                ±(0,8% odczytu + 5 cyfr)

- Minimalne napięcie wejściowe: 1,0V AC
- Maksymalne napięcie wejściowe: 600V AC
- Zakres częstotliwości 45 - 65Hz

Częstotliwość - Pomiar częstotliwości poprzez prąd (poziom A) szczękami

Zakres pomiarowy                   Rozdzielczość                 Dokładność
60Hz                                        0,1Hz               ±(1,0% odczytu + 5 cyfr)
1000Hz                                      1Hz                ±(1,0% odczytu + 5 cyfr)

- Zakres pomiarowy 40Hz - 1000Hz
- Zakres sygnału wejściowego: prąd ≥0,2A AC

Częstotliwość - Pomiar częstotliwości poprzez napięcie (poziom V)

Zakres pomiarowy                     Rozdzielczość                 Dokładność
60Hz                                           0,1Hz             ±(1,0% odczytu + 5 cyfr)
1000Hz                                         1Hz              ±(1,0% odczytu + 5 cyfr)

- Zakres pomiarowy 40Hz - 1000Hz
- Zakres sygnału wejściowego: napięcie ≥0,8V AC

Rezystancja

Zakres pomiarowy                     Rozdzielczość                  Dokładność
6kΩ                                           0,001Ω              ±(0,8% odczytu + 3 cyfry)

- Wytrzymałość napięciowa: 600V AC lub DC

Ciągłość

Zakres pomiarowy                      Rozdzielczość
●⸩⸩                                                1Ω

- Jeżeli wartość mierzonej rezystancji jest mniejsza od 50Ω, wtedy jest to sygnalizowane dźwiękiem brzęczyka
- Wytrzymałość napięciowa: 600V AC lub DC
