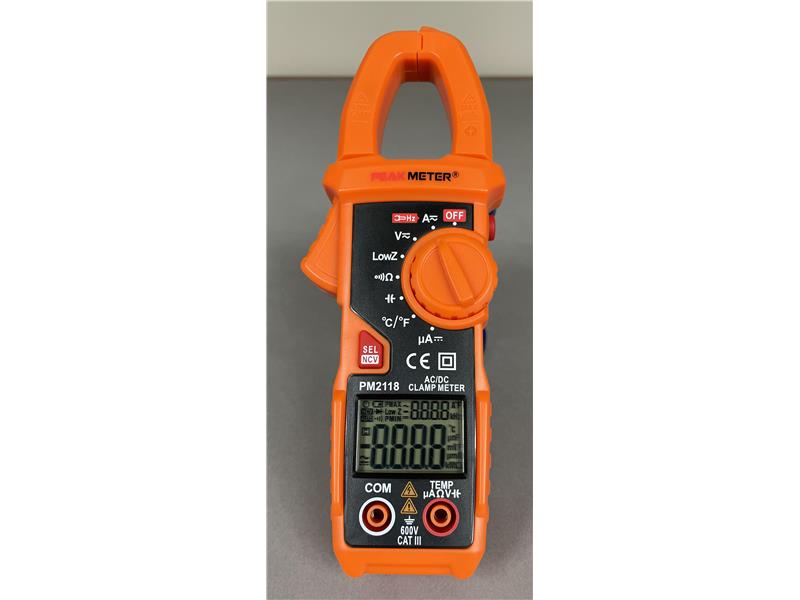

PM2118 Miernik cęgowy
PM2118
Producent:
Peakmeter
Numer katalogowy:
PM2118

Cechy szczególne

  • Funkcje pomiarowe:

             Prąd DC do 60/600A
             Prąd DC do 200µA
             Prąd AC do 60/400/600A
             Napięcie DC do 6/60/600V
             Napięcie AC do 6/60/600V
             Rezystancja do 6k/60k/600k/6M/60MΩ
             Pojemność do 600µ/6000µF
             Częstotliwość: 40Hz ÷ 1kHz
             Temperatura: -20°C ÷ 1000°C

  • Sygnalizacja ciągłości < 50Ω
  • Okno szczęk 24mm

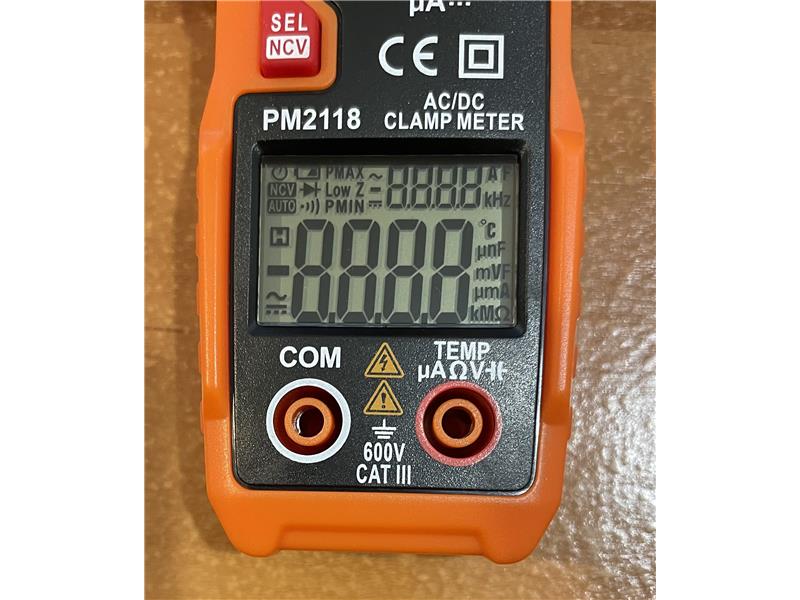

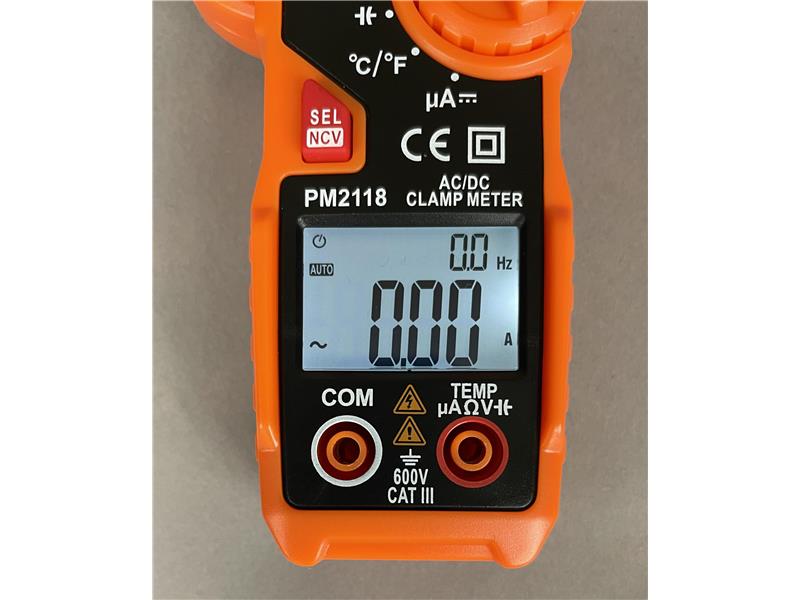

  • Podwójny wyświetlacz LCD z licznikiem 6000
  • Podświetlenie wyświetlacza
  • Bezdotykowe wykrywania obecności napięcia AC - tzw. funkcja NCV
  • Funkcja LPF (filtr dolnoprzepustowy) przy 1kHz, 3dB
  • Funkcja LowZ dla pomiarów/detekcji ACV
  • Pomiar częstotliwości cęgami lub przewodami
  • Data Hold
  • Automatyczny wyłącznik zasilania
  • Kategoria przepięciowa CAT III 600V
  • Niewielkie gabaryty
  • Niska waga

Dane techniczne

  • Maksymalne dopuszczalne napięcie między zaciskiem pomiarowym i ziemią: 600V DC lub 600V AC
  • Maksymalna wysokość pracy: 2000m
  • Wyświetlacz: LCD
  • Maksymalna wyświetlana wartość: 6000
  • Automatyczne wskazanie polaryzacji: znak "-" na wyświetlaczu
  • Sygnalizacja przepełnienia: 0L lub -0L
  • Szybkość próbkowania: ok. 3razy/sek.
  • Sygnalizacja funkcji i jednostki wartości mierzonej
  • Automatyczny wyłącznik zasilania: po 10 minutach

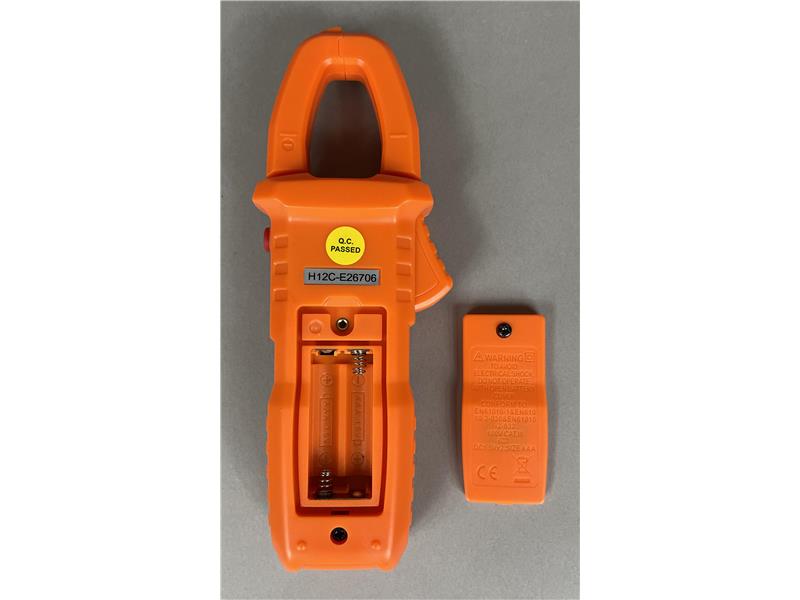

  • Zasilanie: baterie 1,5V typu AAA szt. 3
  • Sygnalizacja rozładowania baterii na wyświetlaczu
  • Współczynnik temperaturowy: < 0,1xdokładność /°C
  • Temperatura pracy: 18°C ÷ 28°C
  • Temperatura magazynowania: -10°C ÷ 50°C
  • Kategoria przepięciowa CAT III 600V

Prąd AC

Zakres pomiarowy                Rozdzielczość                    Dokładność
60A                                       0,01A                 ±(2,5% odczytu + 8 cyfr)
400A                                      0,1A                  ±(2,5% odczytu + 8 cyfr)
400A ÷ 600A                           0,1A                 ±(3,0% odczytu + 10 cyfr)

Minimalny prąd wejściowy: 0,2A AC
Maksymalny prąd wejściowy: 600A AC
Zakres częstotliwości: 45 ÷ 65Hz

Prąd DC

Zakres pomiarowy                Rozdzielczość                     Dokładność
60A                                       0,01A                ±(3,0% odczytu + 10 cyfr)
600A                                      0,1A                 ±(3,0% odczytu + 10 cyfr)

Minimalny prąd wejściowy: 0,01A DC
Maksymalny prąd wejściowy: 600A DC

Napięcie DC

Zakres pomiarowy                  Rozdzielczość                    Dokładność
6V                                          0,001V               ±(0,5% odczytu + 5 cyfr)
60V                                         0,01V                ±(0,5% odczytu + 5 cyfr)
600V                                        0,1V                 ±(0,5% odczytu + 5 cyfr)

Minimalne napięcie wejściowe: 0,001V DC
Maksymalne napięcie wejściowe: 600V DC

Napięcie AC

Zakres pomiarowy                   Rozdzielczość                    Dokładność
6V                                           0,001V               ±(0,8% odczytu + 5 cyfr)
60V                                          0,01V                ±(0,8% odczytu + 5 cyfr)
600V                                         0,1V                 ±(0,8% odczytu + 5 cyfr)

Minimalne napięcie wejściowe: 0,001V AC
Maksymalne napięcie wejściowe: 600V AC (wartość skuteczna)
Zakres częstotliwości: 45Hz ÷ 65Hz

Częstotliwość (pomiar szczękami)

Zakres pomiarowy                   Rozdzielczość                    Dokładność
60Hz                                          0,1Hz                ±(1,0% odczytu + 5 cyfr)
1000Hz                                       1Hz                  ±(1,0% odczytu + 5 cyfr)

Zakres pomiarowy: 40Hz ÷ 1000Hz
Zakres sygnału wejściowego: ≥ 2A AC (wartość skuteczna)

Częstotliwość (pomiar przewodami)

Zakres pomiarowy                    Rozdzielczość                   Dokładność
60Hz                                          0,1Hz               ±(1,0% odczytu + 5 cyfr)
1000Hz                                        1Hz                ±(1,0% odczytu + 5 cyfr)

Zakres pomiarowy: 40Hz ÷ 1000Hz
Zakres sygnału wejściowego: ≥ 0,8V AC (wartość skuteczna)

Rezystancja

Zakres pomiarowy                    Rozdzielczość                     Dokładność
6kΩ                                          0,001kΩ              ±(0,8% odczytu + 3 cyfry)
60kΩ                                         0,01kΩ               ±(0,8% odczytu + 3 cyfry)
600kΩ                                        0,1kΩ                ±(0,8% odczytu + 3 cyfry)
6MΩ                                        0,001MΩ               ±(0,8% odczytu + 3 cyfry)
60MΩ                                       0,01MΩ                ±(0,8% odczytu + 3 cyfry)

Wytrzymałość: 250V DC lub AC (skuteczna)

Ciągłość

Zakres pomiarowy          Rozdzielczość
⁕⸩⸩                                   1Ω

Jeżeli rezystancja badanego obwodu jest mniejsza od 50Ω, wtedy miernik sygnalizuje to dźwiękiem brzęczyka
Wytrzymałość: 250V DC lub AC (skuteczna)

Pojemność

Zakres pomiarowy            Rozdzielczość               Dokładność
600µF                                0,1µF            ±(4,0% odczytu + 3 cyfry)
6000µF                               1µF              ±(4,0% odczytu + 3 cyfry)

Wytrzymałość: 250V DC lub AC (skuteczna)

Temperatura

Zakres pomiarowy            Rozdzielczość                Dokładność
-20 ÷ 1000°C                       1°C               ±(1,0% odczytu + 2 cyfry)

Wytrzymałość: 250V DC lub AC (skuteczna)

Prąd DC zakres µA

Zakres pomiarowy             Rozdzielczość                Dokładność
200µA                                 0,1µA           ±(0,8% odczytu + 3 cyfry)

Wytrzymałość: 250V DC lub AC (skuteczna)
