PRZEPŁYWOMIERZ ULTRADŹWIĘKOWY KATFLOW 170

Wytrzymały. Odporny. Niezawodny.

W aplikacjach, gdzie warunki otoczenia wymagają zastosowania wytrzymałego urządzenia, rozwiązaniem jest KATflow 170- przyrząd w pełni certyfikowany ATEX i odporny na korozję. Przepływomierz przeznaczony jest do ciągłej pracy w strefach zagrożonych wybuchem 1 i 2 i, spośród wielu dostępnych rozwiązań pomiarowych, jest wyborem najbardziej ekonomicznym. KATflow 170 udowadnia, że nawet dla najtrudniejszych zastosowań znaleźć można proste rozwiązania.

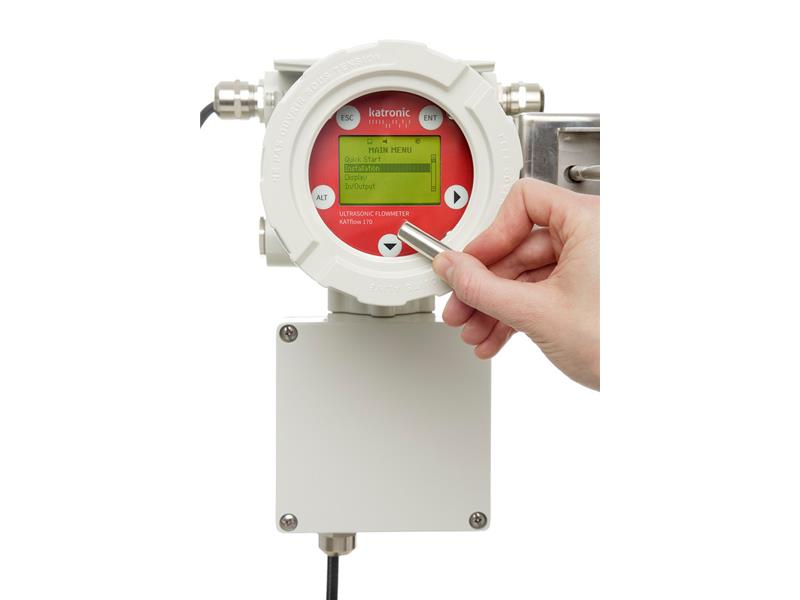

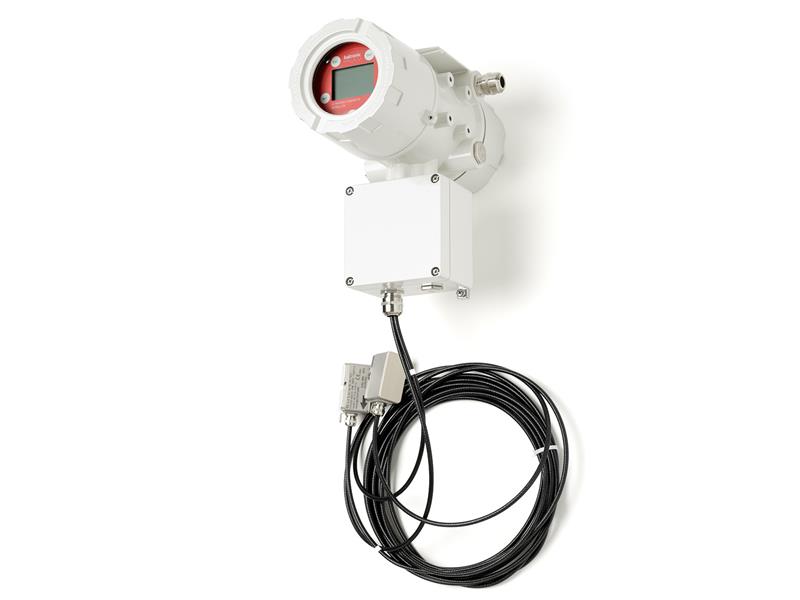

Przepływomierz KATflow 170 posiada przeciwwybuchową obudowę wykonaną z aluminium pokrytego farbą epoksydową lub ze stali nierdzewnej. Urządzenie jest bardzo proste w obsłudze. W celu zwiększenia bezpieczeństwa, przepływomierz programowany jest za pomocą magnesu poprzez klawiaturę osłoniętą szklaną pokrywą. Wytrzymałość i niezawodność KATflow 170 zwiększona jest dzięki sondom ultradźwiękowym w wykonaniu IP68 oraz kablom w wytrzymałej izolacji.

DANE TECHNICZNE:

Zakresy pomiarowe        :     0,01 ... 25 m/s
Dokładność                  :      Objętość: ± 1 ... 3% wartości mierzonej w zależności od zastosowania
                                                    ± 0,5% wartości mierzonej; z kalibracją
                                       Prędkość przepływu (średnia): ± 0,5% wartości mierzonej
Powtarzalność               :     0,15% mierzonej wartości, ± 0,015m/s
Średnice                      :     10mm do 3,000mm
Stopień ochrony            :     IP66
Temperatura cieczy        :     -50°C do +115°C (-58°F do +239°F), wyższe temperatury dostępne na                                              żądanie

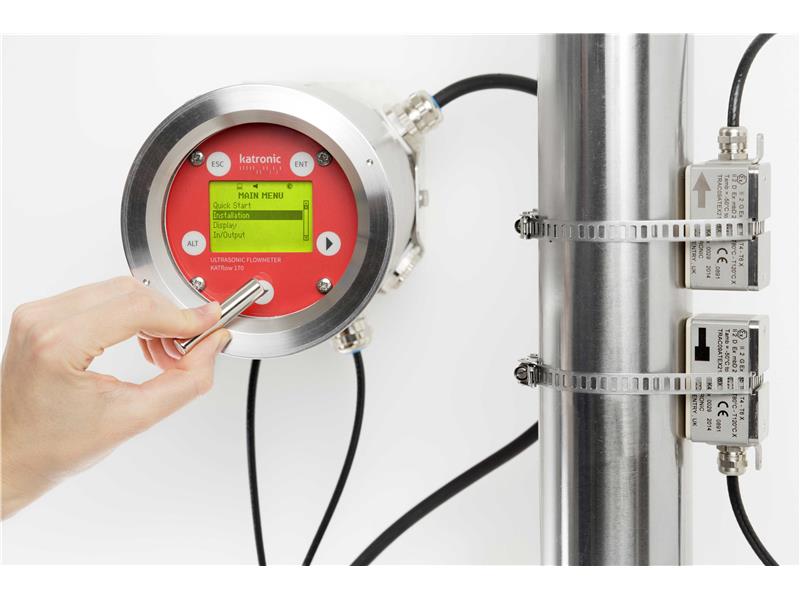

Materiały obudowy         :     Stali nierdzewna lub aluminium pokryte farbą epoksydową
Sposób montażu            :     Przeciwwybuchowa obudowa polowa, montaż na rurociągu
Metoda pomiarowa         :     Ultradźwiękowy pomiar różnicy czasu przejścia wiązki (transit-time)

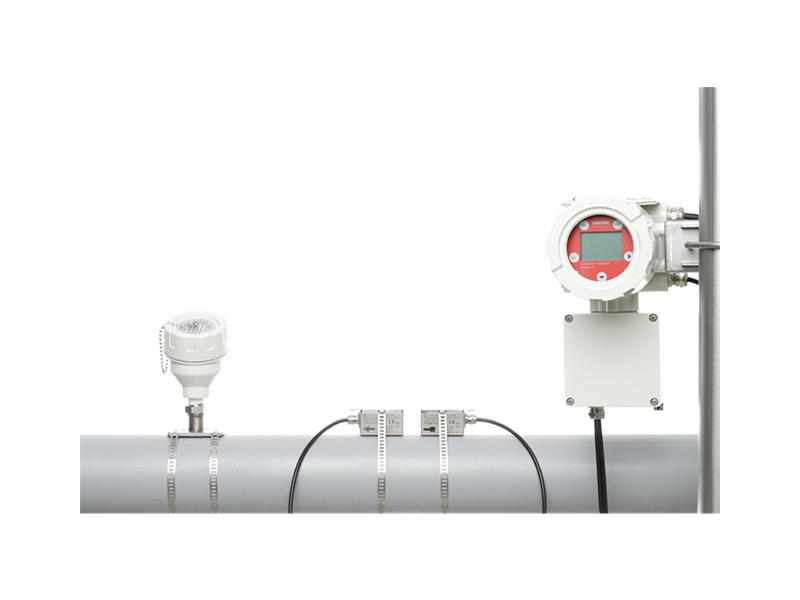

Sygnały wejściowe         :     Temperaturowe, prądowe
Sygnały wyjściowe         :     RS 485, Modbus RTU, Profibus PA i wyjście kompatybilne z HART*

*HART jest zastrzeżonym znakiem towarowym HART Communication Foundation
Zasilanie                      :    100 ... 240V AC 50/60Hz
                                       9 ... 36 V DC
                                       Specjalne rozwiązania dostępne na żądanie
Wyświetlacz                   :   Wyświetlacz graficzny LCD, 128 x 64 punktów, podświetlany,z klawiaturą                                        osłoniętą szklaną pokrywą
Waga                            :   4,0 kg
Wymiary                        :   wys/szer/gł w mm:
                                       270/140/280 (bez dławików kablowych)
Komunikacja                   :   RS 485 (opcjonalne), Modbus RTU (opcjonalne), wyjście kompatybilne z                                           HART*, Profibus PA (opcjonalne)

*HART jest zastrzeżonym znakiem towarowym HART Communication Foundation
Zastosowanie                :     Pomiary produkowanej wody
                                        Układy wtryskowe metanolu i wody
                                        Rozpoznawanie produktu i system detekcji
                                        Pomiary produktów rafinacji
                                        Systemy rozładunku cysterny
                                        Płozy mieszania oleju

Więcej na: www.aea-technique.pl
