- PV Master 10
Witamy w przyszłości badania paneli słonecznych za pomocą PV Master 10, najnowocześniejszego wielokanałowego narzędzia do wyznaczania charakterystyki I-V, zaprojektowanego w celu optymalizacji wydajności systemu fotowoltaicznego.
Zaprojektowany z myślą o precyzji i wydajności, PV Master 10 rewolucjonizuje sposób oceny i monitorowania paneli słonecznych, zapewniając najwyższą wydajność i trwałość.
Przy napięciu do 1500 V i prądzie do 30A na string pozwala na badanie wszystkich rodzajów instalacji fotowoltaicznych.
Główne cechy
- Kanały wejściowe: jednoczesny pomiar wielu stringów w 1 kanale przy użyciu technologii Time-Sync
- Wejście napięciowe:
- Pomiar potencjału do 1600V
- Wyznaczanie charakterystyki I-V do 1600 V
- Wejście prądowe: do 30A
- Wejście temperatury: 2x wejścia dla termopary (typ K)
- Pomiar natężenia promieniowania: przez BNC (piranometr)
- Zestaw akumulatorów: Akumulator litowo-jonowy zapewniający 4 godziny pracy
- Wyświetlacz wielodotykowy: 10,1-calowy wielodotykowy wyświetlacz dotykowy Full HD
- Zintegrowany komputer: Windows 10 IoT, 2x 256 GB SSD, 8 GB RAM, 2x USB, LAN, WLAN, WIFI, RS-485
- Możliwość rozszerzenia: wiele temperatur, do 20 kanałów (stringi)
SPRZĘT
Najnowocześniejsza technologia
- do 20 KANAŁÓW
jednoczesny pomiar do 20 stringów - do 1500V / 30A
przeznaczony do zastosowań o dużej mocy (wysokie napięcie, duży prąd) - ekran dotykowy
Wyświetlacz z ekranem dotykowym o przekątnej 10,1 cala i rozdzielczości Full HD - IEC 62446
zgodny z IEC 62446-2 - Praca mobilna
do 4 godzin pracy z akumulatora - Interfejsy
USB 3.0, TCP/IP, LAN, Wi-Fi, Bluetooth, RS232, Modbus, 104, DIO i CAN.

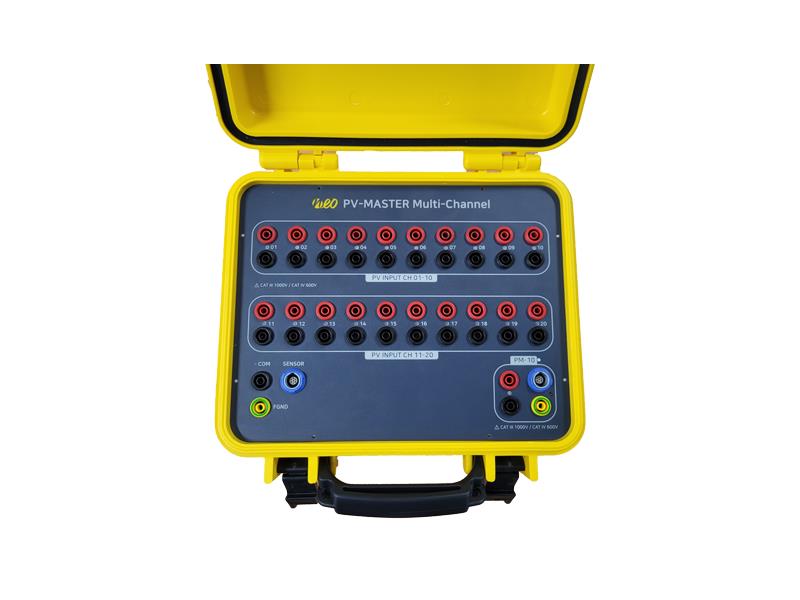

Skrzynka rozszerzająca pomiary do 20 stringów

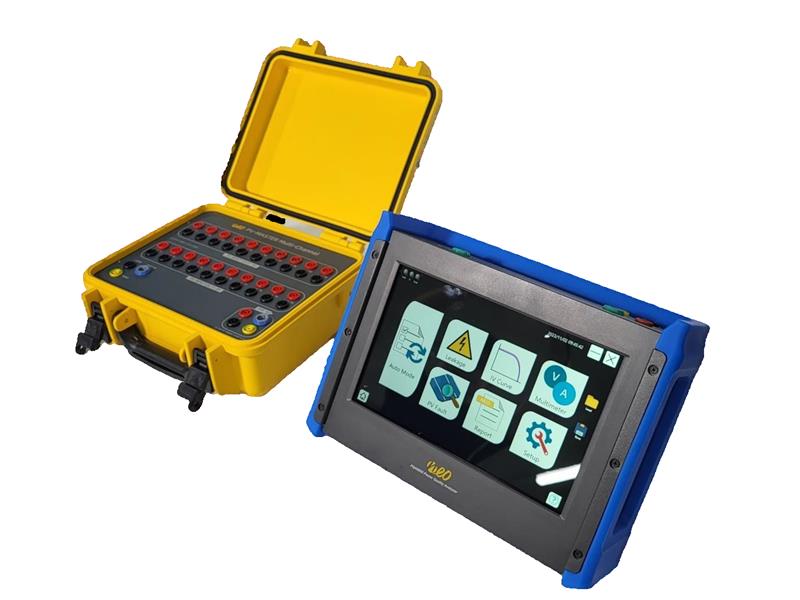

Dzięki 20-kanałowemu modułowi rozszerzeń PV-MASTER Multi-Channel można z łatwością przekształcić przyrząd PV Master 10 na wielokanałowe urządzenie do pomiaru charakterystyk I-V.

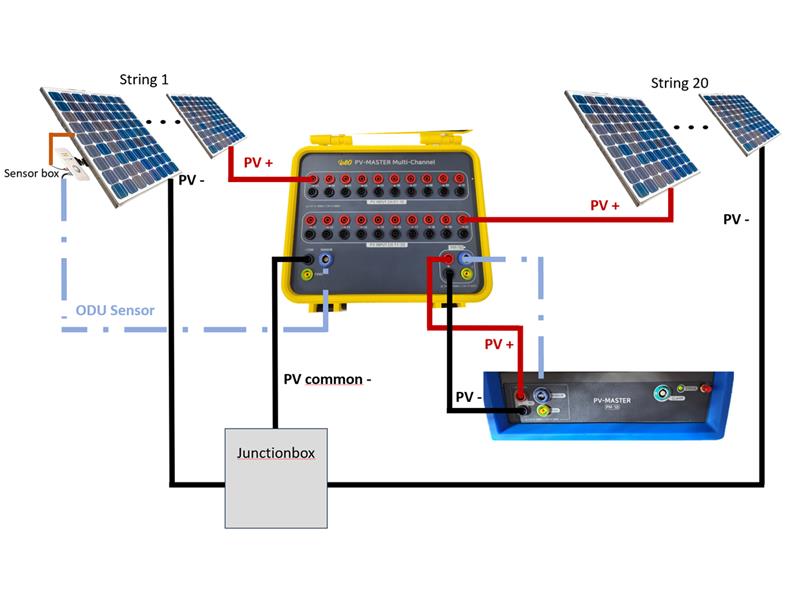

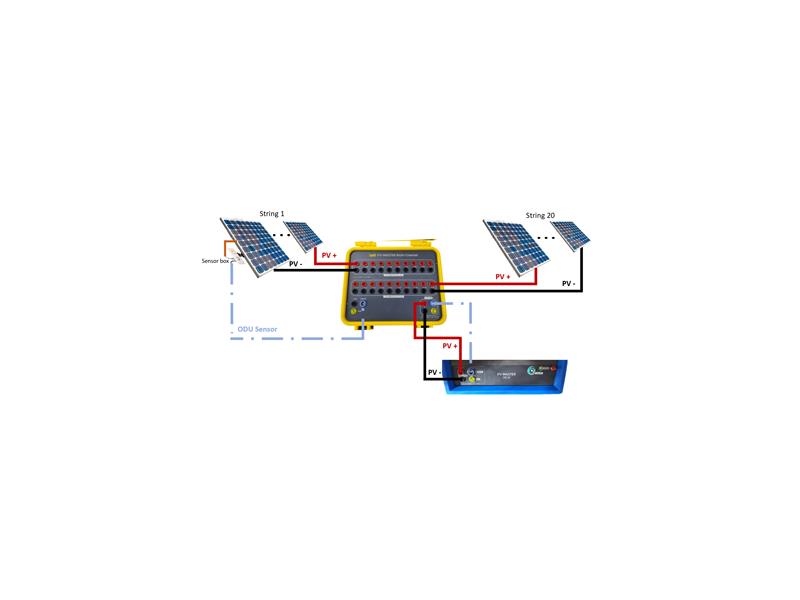

Jak widać na schematach połączeń po prawej stronie, bardzo łatwo jest podłączyć skrzynkę rozszerzeń PV-MASTER Multi-Channel i moduł PV Master 10, wystarczy podłączyć tylko stringi i można rozpocząć pomiar.
Skrzynki z czujnikami pomiarowymi
Skrzynki czujników oferowane są w wersjach „Light" i „Expert" umożliwiają rejestrację pomiarów z czujników środowiskowych i proste podłączenie do przyrządu PV Master.
Wystarczy je połączyć z PV Master i można utworzyć krzywą przeliczoną do warunków STC.
Wersje:
- Sensorbox Expert 2 (wersje)
- PY2TCK2 (2x pyranometr, 2x termopara typu K)
- PY2PTH2 (2x pyranometr, 2x PT100)
- PY2PTT2 (2x pyranometr, 2x PT1000)
- Sensorbox Expert 5 (wersje)
- PY2TCK5 (2x pyranometr, 5x termopara typu K)
- PY2PTH5 (2x pyranometr, 5x PT100)
- PY2PTT5 (2x pyranometr, 5x PT1000)

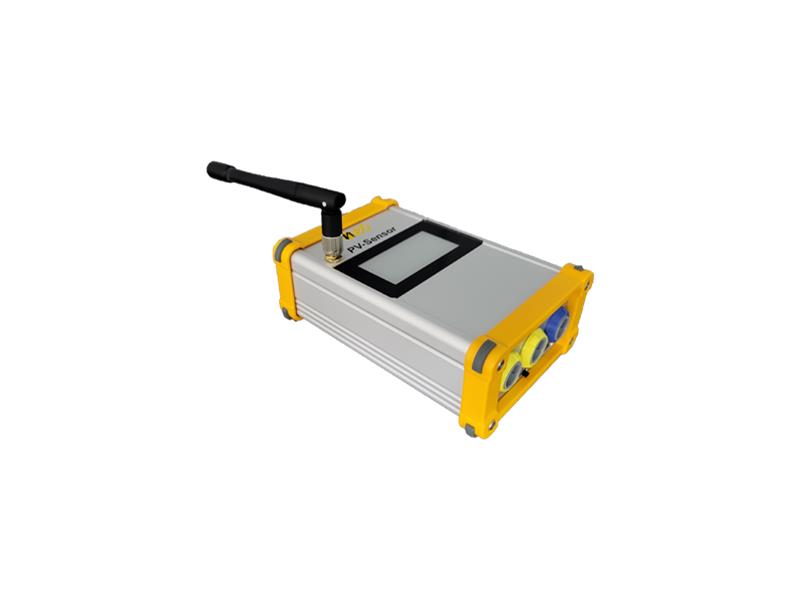

- Sensorbox Expert wireless
Pomiar temperatury odbywa się za pomocą bezprzewodowego czujnika temperatury.
W zestawie:
- Pyranometr klasy C
- Czujnik temperatury PT100 wbudowany - do pomiaru temperatury otoczenia
- Czujnik temperatury PT100 zewnętrzny - do pomiaru temperatury modułu PV
- Kabel do połączenia do PV Master
Naprawdę intuicyjne oprogramowanie
Przejrzysta struktura. Wyraźne menu.
1. USTAWIENIA
Przyrząd ma przejrzystą strukturę, która pokazuje schematy z objaśnieniami. Aby dokonać konfiguracji pomiaru, należy wcześniej ustawić tylko dane modułu i konfigurację stringa.
2. POMIAR i ANALIZA
Przyjazne dla użytkownika menu
- Łatwa nawigacja
Funkcje multimetru
- Dodawanie wielu wyświetlanych danych (do 9)
- Pomiar napięcia
- Pomiar prądu
- Pomiar temperatury (modułu i otoczenia)
- Pomiar natężenia promieniowania słonecznego
3. POMIAR UPŁYWU oraz I-V
Pomiar upływu
Funkcja odległości do uszkodzenia
- pokazuje moduł z prądami upływu
Wyznaczenie charakterystyki I-V:
- Porównanie z warunkami STC (IEC 62446)
- Efekty starzenia
- Efekty zabrudzeń
- Wiele narzędzi do analizy danych
4. AUTOMATYCZNA DIAGNOSTYKA
Opatentowany system diagnostyczny automatycznie pokazuje stan każdego stringu.
Wykrywanie usterek: niedopasowanie, PID, hotspot, uszkodzenie diody bocznikującej, zacienienie, zabrudzenie, stłuczenie szkła, rozwarstwienie, pęknięcie ogniwa itp.
... Inspekcja modułów fotowoltaicznych nigdy nie była szybsza i łatwiejsza
... żadna inna technologia nie dostarcza tylu szczegółów, co funkcja inteligentnej diagnostyki

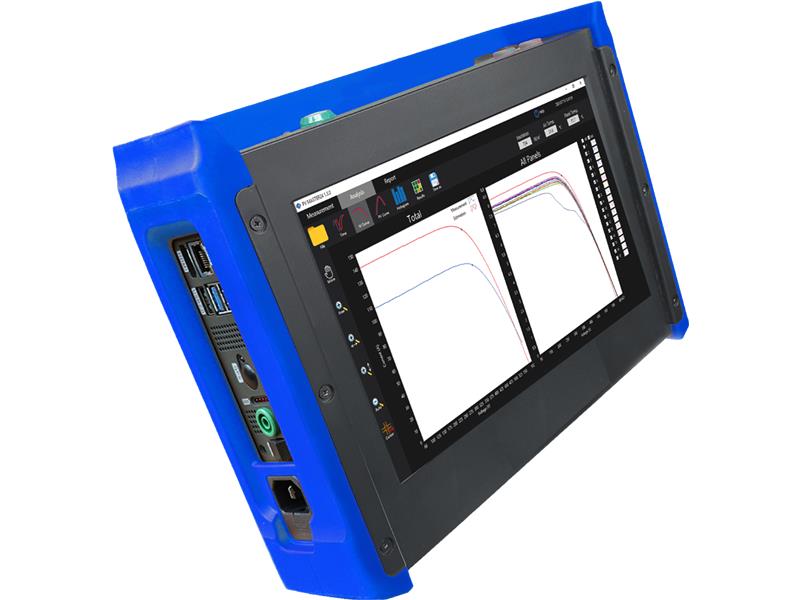

5. EKSPORT
Urządzenie może automatycznie generować raporty i profesjonalną dokumentację. Użytkownik może tworzyć raporty zawierające wszystkie informacje (lokalizacja, komentarze, logo firmy itp.) bezpośrednio na miejscu lub w trakcie przetwarzania końcowego.
Raporty w formacie PDF zapisane w przyrządzie są zawsze dostępne i można je udostępniać bezpośrednio pocztą elektroniczną.
Dane można eksportować do formatów CSV, XLS, PDF.
6. INNE PROGRAMY
W przyrządzie zastosowano system operacyjny Microsoft Windows©.
Można dodać programy takie jak Microsoft Excel, Word lub Matlab, a także usługi przesyłania wiadomości e-mail.
Dane techniczne
Dane analogowe
- Kanał
Charakterystyki I-V: 1 (opcjonalnie max 20)
Multimetr Napięcie: 1CH - Prąd 1CH
Sensory środowiskowe:
- Promieniowanie słoneczne: Max 2 CH
- Temperatura: Max 5 CH
- Zakresy wejściowe
Charakterystyka I-V
- Napięcie: ±1500Vp MAX
- Prąd: ±30Ap MAX
Prąd
- Cęgi: ±10Vp MAX
- Cewka Rogowskiego: ±2V MAX
- Przetwornik ADC
Typ: SAR
Szybkość próbkowania: 1 Msps MAX
Zasilanie sensora prądu: Bipolarne ±15V (1,3A)
- Sensor TEDS
Prąd: 1 TEDS / CH
Wejście analogowe: 1 TEDS na wszystkie kanały
- Typ izolacji, anopięcie izolacji: izolacja sensora
- Komunikacja z sensorami środowiskowymi: RS485 / WiFi 802.11b
Środowisko i mechaniczne
- Procesor: Intel® Processor E3940 @ 1.6GHz
- Pamięć: 2 x 256GB Samsung SSD
- Wyświetlacz: 10.1" TFT LCD (Ekran dotykowy), 1280x800
- Interfejs PC: 2xUSB 3.0, 1xUSB 2.0, 1x HDMI
- Akumulator (li-ion)
- Pojemność: 90Wh
- Czas ładowania: około 4h 10min.
- Czas pracy: około 4h 40min. (max)
- Wymiary
(szerokość x długość x wysokość): 298 x 225 x 95 mm
- Zakres temperaturowy
- Pracy: 0°C ÷ +60°C
- Magazynowania: -20°C ÷ +80°C
