Siglent seria SDG1000X Plus Generatory przebiegów

Seria SDG1000X Plus firmy SIGLENT to generatory dwukanałowe przebiegów funkcyjnych/arbitralnych o maksymalnej szerokości pasma 60 MHz, z częstotliwością próbkowania 1GSa/s i 16-bitową rozdzielczością pionową.

Oparte na tradycyjnej technologii DDS, innowacyjne technologie TrueArb i EasyPulse są wykorzystywane do przezwyciężania wad technologii DDS w zakresie wyprowadzania fal arbitralnych i fal/impulsów prostokątnych. Może ona zapewnić użytkownikom sygnały o wysokiej wierności i niskim poziomie oscylacji.

Ponadto SDG1000X Plus zapewnia również generowanie wzorców PRBS, wyjście fali sekwencyjnej i funkcje podwójnego wyjścia impulsowego, aby sprostać szerszemu zakresowi potrzeb aplikacji.

Cechy szczególne:

• Dwa kanały, maksymalna częstotliwość wyjściowa 60 MHz, maksymalna amplituda wyjściowa 20 Vpp,
• Częstotliwość próbkowania przetwornika cyfrowo-analogowego 1 GSa/s, rozdzielczość pionowa 16-bit,
• Innowacyjna technologia TrueArb, oparta na architekturze punkt po punkcie, obsługuje dowolny przebieg Arb 24pts ÷ 8Mpts z częstotliwością próbkowania w zakresie 1 μSa/s ÷ 250 MSa/s,
• Obsługuje funkcję odtwarzania przebiegu sekwencyjnego, maksymalna głębokość przechowywania na kanał 8 Mpts,
• Innowacyjna technologia EasyPulse, zdolna do generowania przebiegów kwadratowych lub impulsowych o niższym jitterze, zapewnia szeroki zakres i niezwykle wysoką precyzję w zakresie szerokości impulsu i czasu narastania/opadania,
• Funkcja wyjścia wieloimpulsowego może być używana do pomiaru parametrów przełączania urządzeń energetycznych i oceny ich charakterystyk dynamicznych,
• Obsługuje PRBS do 40 Mb/s,
• Wiele typów modulacji analogowej i cyfrowej: AM, DSB-AM, FM, PM, FSK, ASK, PSK i PWM,
• Funkcja Sweep i Burst,
• Funkcja harmoniczna,
• Funkcja łączenia przebiegów,
• Wysoce precyzyjny licznik częstotliwości,
• 196 wbudowanych przebiegów arbitralnych,
• Wbudowany serwer internetowy obsługuje sterowanie instrumentem za pomocą przeglądarki internetowej,
• Standardowe interfejsy: Host USB, urządzenie USB (USBTMC), LAN (VXI-11),
• Wyświetlacz LCD 4,3".

Wysokowydajny system próbkowania

Dzięki systemowi próbkowania 1GSa/s i 16-bitowemu, SDG1000X Plus osiąga niezwykle wysoką dokładność zarówno w dziedzinie czasu, jak i amplitudy, co skutkuje dokładniejszą rekonstrukcją przebiegów i mniejszymi zniekształceniami.

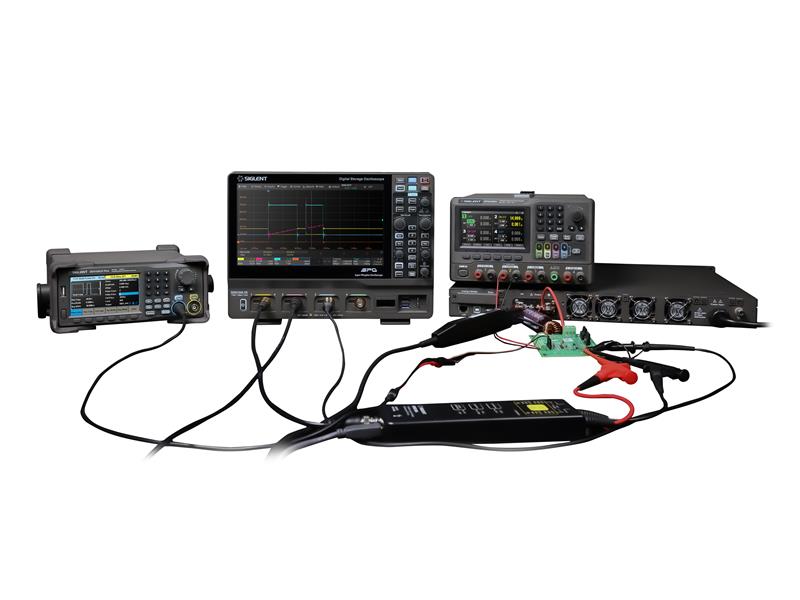

Wbudowana funkcja wyjścia wieloimpulsowego

Wbudowana funkcja wyjścia dwuimpulsowego, połączona z oscyloskopem Siglent, umożliwia szybki pomiar parametrów przełączania i charakterystyk dynamicznych urządzeń mocy bez konieczności korzystania z oprogramowania komputera hosta.

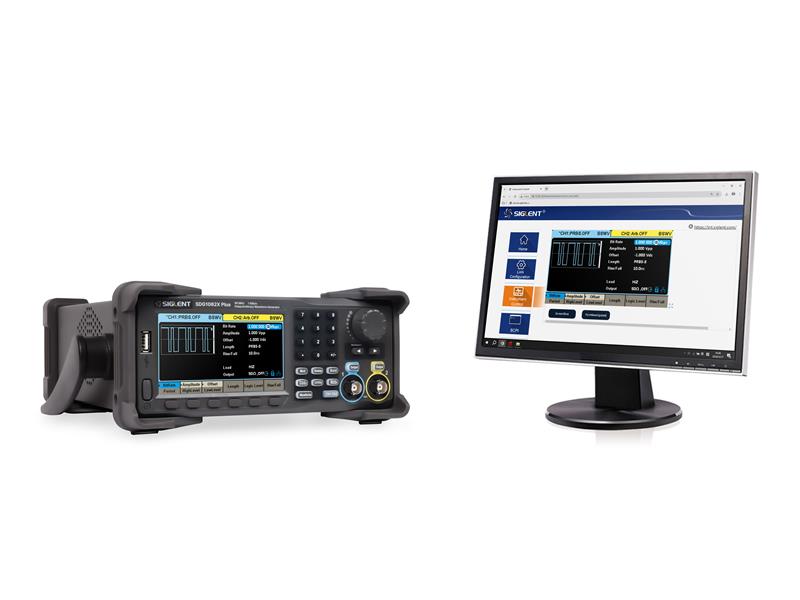

Wbudowany serwer WWW

Obsługuje sterowanie instrumentem za pośrednictwem przeglądarki internetowej, umożliwiając zdalne wykonywanie zadań testowych.

Dane techniczne:

Model SDG1062X Plus - maksymalna częstotliwość wyjściowa 60MHz
Model SDG1032X Plus - maksymalna częstotliwość wyjściowa 30MHz
Model SDG1022X Plus - maksymalna częstotliwość wyjściowa 25MHz

• Liczba kanałów: 2
• Częstotliwość próbkowania: 1 GSa/s (4X Interpolacja)
• Rozdzielczość pionowa: 16-bit
• Długość przebiegu arbitralnego: 8 Mpts/CH
• Max amplituda: ±10V
• Wyświetlacz: 4.3" ekran, 480 x 272 x RGB
• Interfejsy Standardowy: USB Host, USB Device, LAN
• Opcjonalny: GPIB (USB-GPIB adaptor)

Więcej informacji: https://tomtronix.pl/siglent/sdg1000xp.aspx
