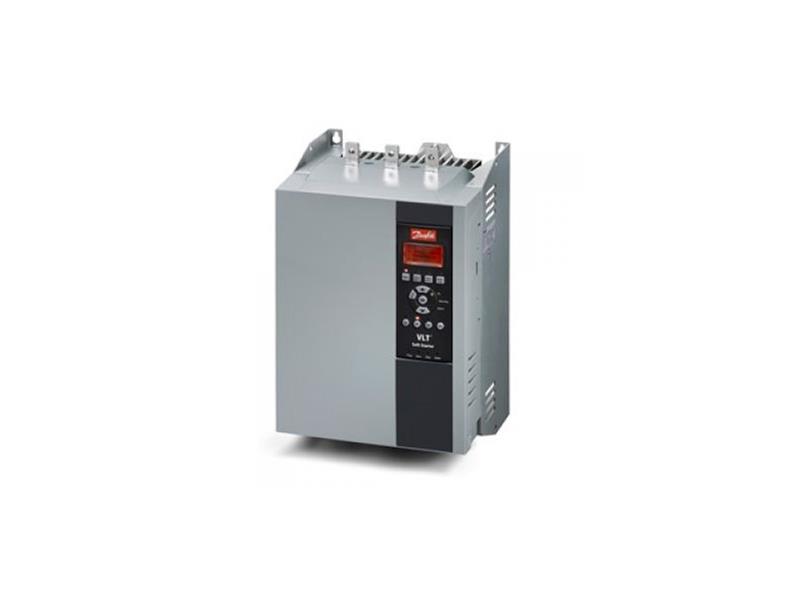

Softstarty VLT® Soft Starter MCD 500

Opis

Funkcja AAC(Adaptive Acceleration Control) pozwala na zapewnienie najlepszego profilu pracy zarówno podczas rozruchu jak i zatrzymania.
“Adaptive Acceleration Control” ma na celu zapewnienie, że dla każdego cyklu rozruchu i zatrzymania softstart zapewni optymalny profil działania. Zapewniając w ten sposób najlepsze dopasowanie do danej aplikacji i jej wymagań.

VLT® Soft Starter MCD 500 posiada graficzny wyświetlacz. Dodatkowo przejrzysty układ przycisków panelu sterującego ułatwia programowanie oraz wyświetlanie statusu pracy i informacji o napędzie.
System składa się z trzech opcji menu: Quick Menu, Application Setup i Main Menu przez co zapewnia optymalną i prostą możliwość ustawienia i zaprogramowania odpowiednio urządzenia do wymogów aplikacji.

Start and stop
Funkcja AAC (Adaptive Accel. Control) Rozruch z ograniczeniem prądu
Czas ramp-up prądu początkowego Dwa zestawy parametrów
Rozruchowy kick- start
Jog
Obniżanie napięcia w czasie Funkcja TVR (Timed Voltage Ramp) Funkcja “Coast to stop” Hamowanie DC Funkcja łagodnego zatrzymania

Ochrona
Jak MCD 202 +
Niski prąd
Nierównomierne obciążenie Przekroczenie temperatury Opóźnienie resetu
Wyłączenia sygnalizowane alarmem Regulowana czułość asymetrii faz zasilania
Programowanie wejścia awarii
Utrata fazy
Zwarcie tyrystorów w danej fazie
Błąd zewnętrznego bypassu Przeciążenie przekaźnika od zewn. bypassu
Regulowane funkcje ochronne
Błąd “timeout” komunikacji
Wysoka temperatura radiatora
Awaria baterii/zegara
Częstotliwość zasilania
Zewnętrzna awaria

Outputs
3 wyjścia przekaźnikowe:
1 programowalny
Programowalne wyjście analogowe
Możliwość podłaczenia termistora silnika

Akcesoria

VLT® Soft Starter MCD 500W jest w pełni przygotowany do pracy z silnikami o mocy do 800kW.
Dodatkowo posiadający:
• Układ Inside Delta connection(opcja połączenia wewnątrz obwodu w trójkąt)
• Wyświetlacz graficzny

Sterowanie
Lokalny graficzny panel sterowania (8 języków)
Menu szybkie i aplikacyjne
Przyciski start, stop, reset i sterowanie zdalne
Wejścia do sterowania 2 lub 3 przewodowego

Opcjonalnie:
Moduły komunikacyjne: – DeviceNet – Profibus – Modbus RTU – USB
Zdalny panel
Oprogramowanie PC

Inne funkcje
W urządzeniach o mocy do 110 kW wbudowany bypass
Możliwość konfiguracji magistrali w wersji powyżej 360A
Liczniki pracy
Jog - praca z niską prędkością Automatyczny reset błędów
Funkcja pracy w stanie awaryjnym Pamięć 99 zdarzeń
Pamięć awarii

Specyfikacja

Zakres mocy
21 – 1600 A, 7,5 – 800 kW
(1,2 MW w układzie połączeń Inside Delta)
Napięcie zasilania 200 – 690 VAC

Zastosowanie

Sofstart - układ elektroniczny stosowany do "łagodnego" rozruchu silnika elektrycznego. Wysterowanie polega na łagodnym rozpędzeniu oraz wyhamowaniu.
