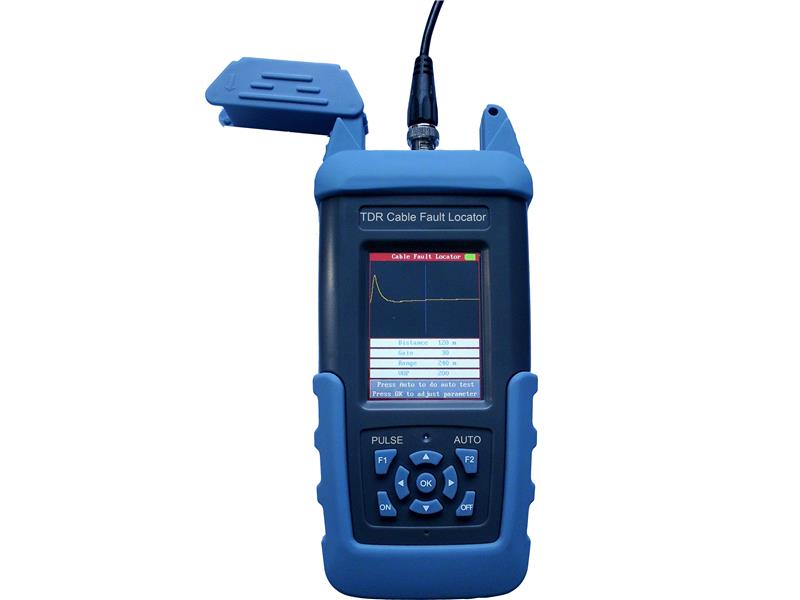

ST612 Senter Reflektometr
Reflektometr ST612
Producent:
Senter
Numer katalogowy:
ST612

Profesjonalna instrukcja obsługi w języku polskim.

Cechy szczególne
- REWELACYJNA CENA
- Dostępne wersje:
    - ST612 - wersja podstawowa,
    - ST612 z USB - z funkcją zapisu przebiegów na pendrive USB,
- Brak martwej strefy,
- Duża szybkość pomiaru i dokładne wyznaczenie odległości do uszkodzenia,
- Łatwość przenoszenia,
- Duży kolorowy wyświetlacz LCD,
- Ergonomiczny interfejs, sześć przycisków funkcyjnych pozwala wykonać wszystkie pomiary,
- Pojemny akumulator litowy, zapewnia na 10 godzin ciągłej pracy.

Lokalizator uszkodzeń kabli ST612 jest łatwym w obsłudze, przenośnym i lekkim przyrządem. Wykorzystuje technologię reflektometru do pomiaru rzeczywistej lokalizacji miejsc uszkodzeń, takich, jak przerwa w żyle, zwarcie między żyłami, zwarcie do ziemi, osłabienie izolacji i słaby styk dla kabli w pancerzu ołowianym, jak również w powłoce z tworzywa.

Po ustawieniu prawidłowej wartości szybkości rozchodzenia się impulsów w kablu, tak zwanego współczynnika VOP, wystarczy tylko nacisnąć przycisk AUTO i w ciągu 2 sekund otrzymamy wynik.

Automatycznie dopasowuje się do impedancji falowej kabli w zakresie od 50 do 300Ω.

Jest to niezwykle efektywne narzędzie redukujące czas odnajdywania uszkodzenia, zwiększające efektywność pracy i redukujące koszty pracy personelu odpowiedzialnego za utrzymanie sprawności linii. Może być również używany do odbiorów oraz inspekcji linii kablowych.

Oprogramowanie TDR Analysis
Do reflektometrów w wersji z USB dołączone jest oprogramowanie pozwalające na analizę zarejestrowanych przebiegów chrakterystyk zmian impedancji falowej kabla, po zaimportowaniu ich do komputera.
Rejestracja i przenoszenie przebiegów odbywa się poprzez dostarczaną razem z reflektometrem pamięć USB (Pendrive).

Empiryczne wyznaczanie współczynnika VOP
Niestety producenci zazwyczaj nie podają wartości VOP dla swoich kabli. Pozostaje więc stworzenie własnej biblioteki VOP dla kabli z którymi mamy do czynienia. Na szczęście, wyznaczenie rzeczywistej wartości VOP kabla jest dosyć proste. Należy tylko podłączyć reflektometr do tego samego kabla o znanej długości. Zazwyczaj kable mają nadrukowaną długość co 1m więc nawet nie ma potrzeby ich mierzenia. Następnie należy tak regulować wartość VOP, aż reflektometr pokaże prawidłową długość kabla. Uzyskany wynik VOP dla danego kabla zanotować na przyszłość.

Dane techniczne
- Maksymalny zakres: 8km,
- Najlepsza rozdzielczość: 1m,
- Skutecznie wykrywa uszkodzenia w odległości począwszy od 1m,
- Dokładność: 1m,
- Zakres regulacji VOP: 40 ÷ 300 m/μs
(VOP - szybkość rozchodzenia się impulsów w danym kablu),
- Martwa strefa: 0mZakres impedancji wyjściowych: 50 ÷ 300Ω,
- Pobór mocy: 1W,
- Waga: 0,42kg,
- Wymiary: 200 x 90 x 43mm,
- Warunki środowiskowe:
   - Temperatura pracy: -15°C ÷ +45°C,
   - Temperatura magazynowania: -20°C ÷ +55°C.
- Pamięć USB (funkcja opcjonalna): do przenoszenia zarejestrowanych kształtów przebiegów do PC, do późniejszej analizy.
