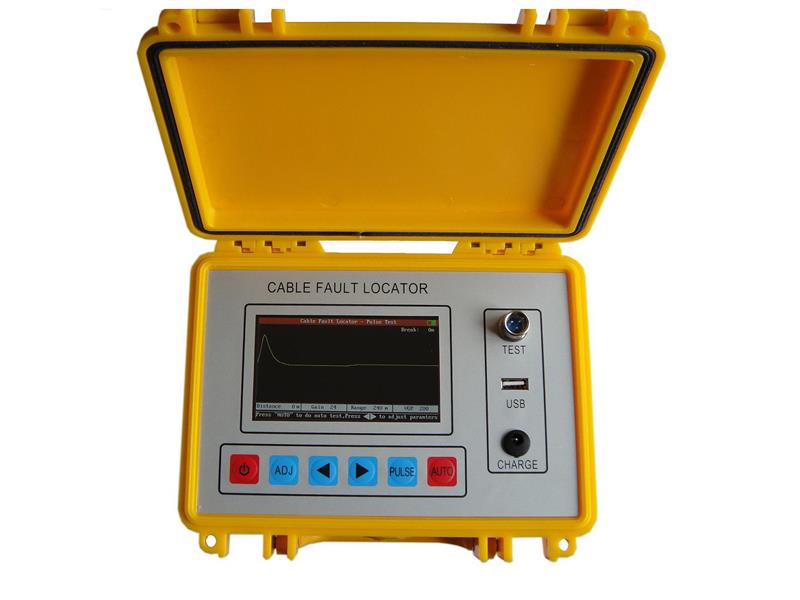

ST620 Senter Reflektometr
Reflektometr ST620
Producent:
Senter
Numer katalogowy:
ST620

Profesjonalna instrukcja obsługi w języku polskim.

Cechy szczególne
-

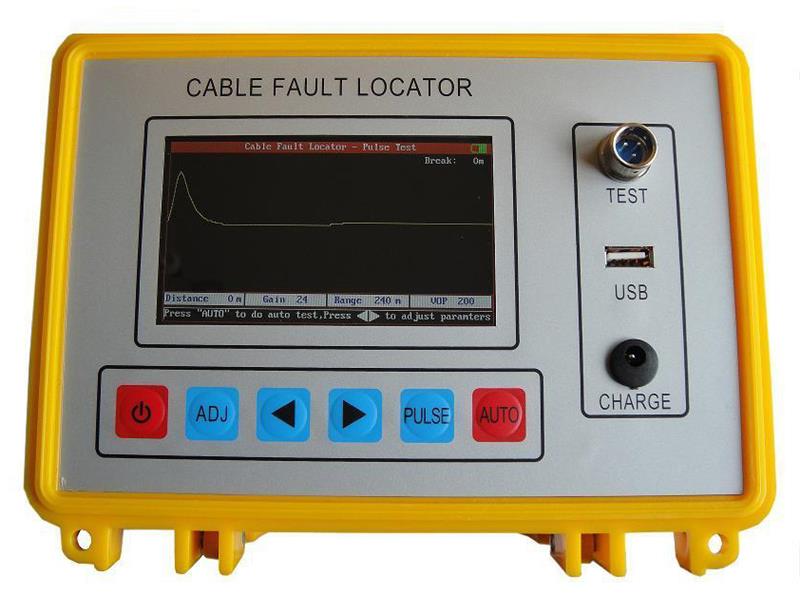

Duży, kolorowy wyświetlacz LCD (480 x 280 pikseli),
- Ergonomiczny interfejs, 6 przycisków funkcyjnych, łatwa obsługa,
- Dwie metody badawcze reflektometr (TDR) oraz inteligentny mostek (Bridge) umożliwiają wykrywanie przerwy w żyłach, zwarcia między żyłami, osłabioną izolację oraz inne typy uszkodzeń,
- Możliwość testów automatycznych i ręcznych,
- Wbudowany megaomomierz oraz omomierz, które umożliwiają wykonanie testu rezystancji izolacji oraz rezystancji pętli,
- Port USB pozwalający na przeniesienie wyników do komputera,
- Akumulator litowy, inteligentna ładowarka,
- Małe wymiary i niska waga.

Lokalizator uszkodzeń kabli został tak skonstruowany, aby być łatwym w użytkowaniu. Łączy w sobie dwie metody reflektometru (TDR) i inteligentnego mostka pomiarowego (Bridge) do dokładnego pomiaru miejsc uszkodzeń takich, jak przerwa w żyle, zwarcie żył, zwarcie do ziemi, osłabiona izolacja oraz słaby styk kabli w pancerzu z ołowiu oraz w osłonie plastykowej.

ST620 może badać prawie wszystkie typy kabli. Metoda mostka jest niezwykle przydatna szczególnie przy badaniu kabli telekomunikacyjnych. W celu zlokalizowania uszkodzenia należy tylko wybrać tryb, który chcemy używać. Wzmocnienie i zakres zostaną wybrane automatycznie i dostrojone w trakcie skanowania kabla. Następnie, należy tylko ustawić kursor w punkcie uszkodzenia w celu precyzyjnego wyznaczenia odległości do uszkodzenia.

ST620 to bardzo efektywne narzędzie redukujące czas odnajdywania uszkodzenia, poprawiające efektywność pracy i redukujące roboczogodziny wymagane do utrzymania sprawnej linii.
Może być również używany do odbiorów i inspekcji kabli energetycznych.

Oprogramowanie TDR Analysis
Do reflektometrów w wersji z USB dołączone jest oprogramowanie pozwalające na analizę zarejestrowanych przebiegów chrakterystyk zmian impedancji falowej kabla, po zaimportowaniu ich do komputera.
Rejestracja i przenoszenie przebiegów odbywa się poprzez dostarczaną razem z reflektometrem pamięć USB (Pendrive).

Empiryczne wyznaczanie współczynnika VOP
Niestety producenci zazwyczaj nie podają wartości VOP dla swoich kabli. Pozostaje więc stworzenie własnej biblioteki VOP dla kabli z którymi mamy do czynienia. Na szczęście, wyznaczenie rzeczywistej wartości VOP kabla jest dosyć proste. Należy tylko podłączyć reflektometr do tego samego kabla o znanej długości. Zazwyczaj kable mają nadrukowaną długość co 1m więc nawet nie ma potrzeby ich mierzenia. Następnie należy tak regulować wartość VOP, aż reflektometr pokaże prawidłową długość kabla. Uzyskany wynik VOP dla danego kabla zanotować na przyszłość.

Dane techniczne
Badanie metodą reflektometru (TDR)
- Maksymalny zakres: 8km,
- Martwa strefa: 0m,
- Dokładność pomiaru: 1m,
- Zakres napięciowy impulsów: 0 ÷ 30V,
- Szerokość impulsów: 40ns ÷ 10μs z automatyczną regulacją,
- Zakres dopasowania rezystancji wyjściowej: 50÷300Ω,
- Automatyczne dopasowanie impedancji wyjściowej,
- Automatyczna i ręczna regulacja wzmocnienia.

Badanie metodą inteligentnego mostka (Bridge)
- Zakres pomiaru rezystancji izolacji: do 100MΩ,
- Napięcie pomiaru rezystancji izolacji: 120V,
- Zakres pomiaru rezystancji pętli: 0 ÷ 3980Ω,
- Dokładność pomiaru: ±1% długości kabla,
- Maksymalna długość badanego kabla: 9999m,
- Czas ładowania akumulatora: 3 godziny,
- Czas ciągłej pracy z akumulatora: 8 godzin,
- Wymiary: 220 x 160 x 90mm,
- Waga: 1kg.
