Sterownik "SP-8A" dla 1-pompowej przep.ścieków NOWOŚĆ

Sterownik „SP-8A” przeznaczony jest do sterowania 1-pompowej przepompowni ścieków ( sterowanie jednej pompy 3 lub 1-fazowej). Sterownik realizuje kompleksowo układ sterowania pompy, eliminując stosowanie oddzielnych przełączników (A-0-R) ,lampek, przycisków, dodatkowych przekaźników i oddzielnego zabezpieczenia przed zanikiem fazy.
Sterownik realizuje następujące funkcje :
- sterowanie pompowni trzema pływakami ( np. MAC-3),
- dwa poziomy sterowania pompy – poziom środkowy załączenie pompy,
poziom dolny wyłączenie,
- poziom górny (max.) – przelew ( sygnalizacja alarmu),
- praca pompy w układzie automatycznym lub ręcznym,
- wbudowany 3-pozycyjny przełącznik do wyboru trybu pracy „ A-0-R”
- wbudowany przycisk „start” do pracy ręcznej ,
- wbudowany przycisk kasowania alarmu,
- zabezpieczenie przed suchobiegiem przy pracy automatycznej i ręcznej,
- sygnalizacja alarmu w przypadku awarii pompy,
- sygnalizacja alarmu w przypadku złej kolejności załączania pływaków
( np. zawieszenie się jednej z dwóch dolnych sond)
- wyjście do zewnętrznej sygnalizacji alarmowej,
- zabezpieczenie przed zanikiem fazy i asymetrią zasilania,
- wizualizacja optyczna na płycie czołowej stanu pracy pompy
[gotowość, praca, awaria, brak fazy i aktualny poziomu ścieków].

Zintegrowanie wielu funkcji w jednym urządzeniu eliminuje konieczność stosowania wielu dodatkowych przekaźników, czujników poziomu, zabezpieczeń, upraszcza połączenia sterownicze w szafce umożliwiające zmniejszenie jej rozmiarów i kosztów wykonania.

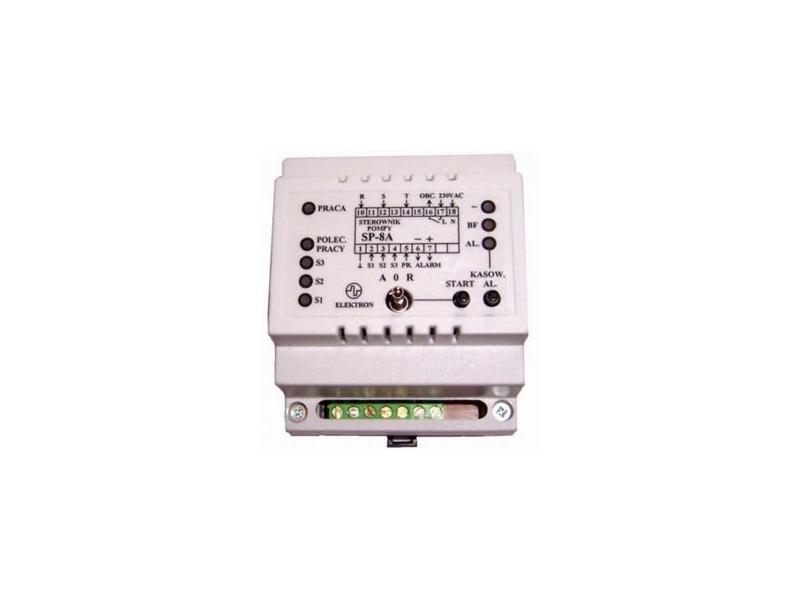

Na płycie czołowej znajduje się osiem diod świecących sygnalizujących aktualny stan
pracy sterownika, przełącznik wyboru pracy pompy ( automatyczna -0- ręczna), przycisk
"start" załączający pompę do pracy ręcznej i przycisk kasowania alarmu.
Trzy diody S1…S3 pokazują aktualny stan poziomu ścieków, dla poziomów sterowniczych
diody zielone, dla poziomu max. czerwona. Stan alarmu sygnalizuje czerwona dioda „AL”.
Ręczne skasowanie alarmu przyciskiem spowoduje wyłączenie zewnętrznego
alarmu dźwiękowego i optycznego ( przyłączonego do zacisków 6-7) natomiast dioda alarmu
w sterowniku zgaśnie dopiero po ustąpieniu przyczyny alarmu.

Stan alarmu i wyłączenie pompy wystąpi w następujących przypadkach :
- nieprawidłowej kolejności załączania się sond poziomu ( uszkodzenie lub
zawieszenie się sondy),
- braku potwierdzenia pracy pompy, mimo wydania polecenia do jej załączenia,
- brak fazy lub asymetria zasilania przekraczająca 40V – zapala się czerwona dioda „BF”
( dotyczy sterowanej pompy 3-fazowej)

Załączenie alarmu bez wyłączenia pompy nastąpi w przypadku wystąpienia
poziomu max. w zbiorniku ( świecą się trzy diody S1;S2;S3 ).
Sterownik może być zastosowany także do sterowania pompy 1-fazowej ,
w tym przypadku wejścia kontroli 3-faz należy pozostawić niepodłączone.

Więcej informacji + instrukcja + zakup online na naszej stronie : KLIKNIJ TUTAJ

Cena detaliczna - 309,00zł + VAT
