Szafy z tworzywa dla 2-pompowej przepompowni ścieków typ "PT-1" i "PT-2"

1. Zastosowanie .
Szafki sterownicze przeznaczone są do zasilania i sterowania dwóch pomp
zainstalowanych na przepompowni ścieków - praca pomp sekwencyjna z przemienną.

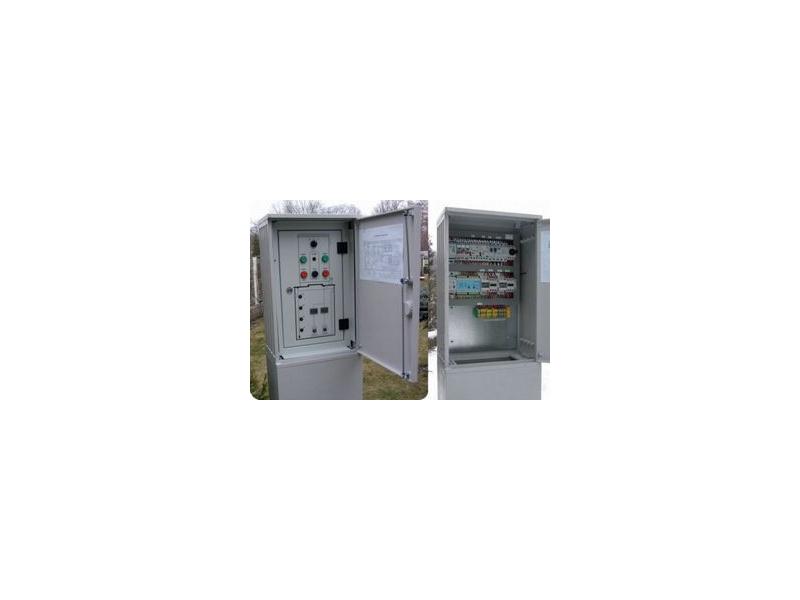

Szafki wykonane są z tworzyw termoutwardzalnych, przeznaczone do zabudowy zewnętrznej ( z fundamentem ), zamykane na zamek patentowy. Szafki z fundamentem wykonane zgodnie z wymaganiami normy IP-44 mogą być wkopane w ziemię obok przepompowni.
Szafki bez fundamentu mogą być montowane na ścianie w pomieszczeniach.
Układ sterowania pomp jest realizowany poprzez mikroprocesorowy sterownik
( SP-4 lub SP-5 produkcji „ELEKTRON”) zainstalowany w szafie ( na szynie DIN).
Zastosowanie w sterownikach rozłącznych listew zaciskowych ( 4x 9 styków) umożliwia
szybką wymianę sterownika bez odłączania przewodów sterowniczych.
Dla przepompowni 1-pompowych produkujemy szafki z tworzywa typ "PTM-3" ( oddzielny opis)

Oferujemy dwa podstawowe typy szafek sterowniczych :

typ „PT-1” do sterowania dwóch pomp o rozruchu bezpośrednim o mocy silnika do
7,5 KW ( np. 2 x 5 KW ) – zastosowany sterownik „SP-4”.
Układ sterowania i wizualizacji stanu pracy może być wykonany w dwóch wersjach :
- na wewnętrznych drzwiach ( aluminiowych ) – pełna synoptyka i sterowanie
( szafka z podwójnymi drzwiami)
- zainstalowany jest na płycie sterowniczej wewnątrz szafki – zabudowa urządzeń modułowa.
( szafka z pojedynczymi drzwiami)
Szafki z rozruchem bezpośrednim mogą być wykonane na większe moce ( do uzgodnienia)

typ „PT-2” do sterowania dwóch pomp o rozruchu "gwiazda/trójkąt" o mocy silnika do 22 KW
( np. 2x13 KW) – zastosowany sterownik „SP-5”.
Układ sterowania i wizualizacji stanu pracy zainstalowany jest na płycie sterowniczej
wewnątrz szafki – zabudowa urządzeń modułowa.

2. Wyposażenie szaf i realizowane funkcje sterownicze
2.1. Podstawowe wyposażenie i realizowane funkcje :
- zasilanie energetyczne – kabel (przewód) 5-cio żyłowy,
- wyłącznik główny,
- zabezpieczenie różnicowo-prądowe ,
- zabezpieczenie przed zanikiem faz zasilających ( typ ZF-7)
- zabezpieczenie przeciążeniowe każdej pompy,
- zabezpieczenie przed suchobiegiem,
- sterowanie ręczne lub automatyczne pomp,
- sterowanie pomp sekwencyjne - dwa poziomy załączenia , jeden poziom wyłączenia,
- praca pomp przemienna - praca równoległa przy zanurzeniu trzech sond ( S1;S2;S3)
- poziom przelewowy ( sonda S4 ) – sygnalizacja stanu awaryjnego,
- możliwość zmiany pomp po upływie ustawionego czasu ciągłej pracy jednej – ustawiany czas
0,5 ; 1,0 ; 1,5 h. ( lub wyłączenie tej funkcji)
- automatyczne uruchomienie drugiej pompy w przypadku awarii pierwszej,
- zabezpieczenie przed równoczesnym rozruchem obu pomp po zaniku i powrocie napięcia,
- wizualizacja stanu pracy przepompowni na płycie czołowej sterownika
( praca- awaria pomp, aktualny poziom ścieków, ustawiony czas pracy ciągłej, alarm),
- zewnętrzna sygnalizacja alarmowa,
- licznik godzin pracy dla każdej pompy,
- możliwość wypompowania ścieków poniżej dolnej sondy w układzie sterowania ręcznego,

2.2. Wyposażenie dodatkowe instalowane opcjonalnie :

- wewnętrzne drzwi aluminiowe (dla PT-1) z pełną wizualizacją i sterowaniem na tych drzwiach,
- grzałka elektryczna z termostatem (regulator RT-4 produkcji „ELEKTRON”),
- wewnętrzne drzwi aluminiowe (dla PT-1) z pełną wizualizacją i sterowaniem na tych drzwiach,
- transformator bezpieczeństwa 230V/24V + gniazdo 24V ,
- gniazdo serwisowe zasilania sieciowego 230 V,
- zabezpieczenie przed zanikiem faz zasilających oddzielne dla każdej pompy,
- wyjścia stanu pracy przepompowni i stanów alarmowych -do zdalnej transmisji na
dyspozytornię - drogą radiową , GSM lub kablową,
- zasilanie i sterowanie czujnikiem oświetlenia zewnętrznego (automat AZ-3 ),
- wyłączniki pływakowe – 4szt. ( np. MAC-3 )
- przystosowanie do awaryjnego zasilania z agregatu,
- zabezpieczenie przed zawilgoceniem silników pomp ( np. CR-1 „ELEKTRON”)
- zainstalowanie modułu do zdalnej transmisji drogą radiową ( MTR „ELEKTRON”),
- zainstalowanie modułu GSM z telefonem komórkowym,
- sterowanie sonda hydrostatyczną,
- zabezpieczenie przepięciowe,
- zastosowanie układów łagodnego rozruchu ( softstart) firmy Danfoss,
- amperomierz dla każdej pompy
Do każdej szafki można zamówić wyposażenie dodatkowe wymienione wyżej, a także
inne nie wymienione po uzgodnieniu warunków technicznych i finansowych.

Więcej Informacji + instrukcja + zakup Online na stronie : KLIKNIJ TUTAJ

Cena detaliczna od 6 1500,00 zł + VAT
