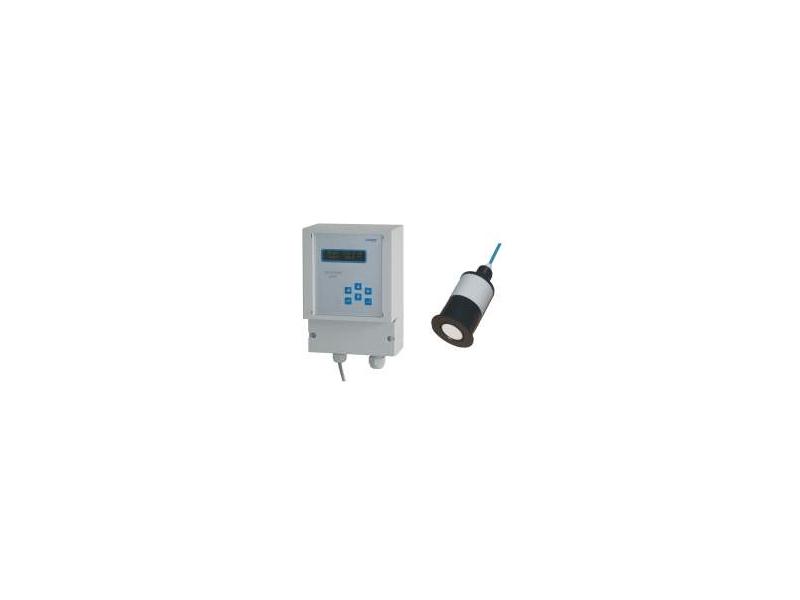

Ultradźwiękowy miernik przepływu w kanałach otwartych UniSonic_F

UniSonic_F – ultradźwiękowy przepływomierz do kanałów grawitacyjnych

UniSonic_F to nowoczesny ultradźwiękowy przepływomierz przeznaczony do precyzyjnego pomiaru przepływu cieczy w kanałach otwartych oraz w rurociągach częściowo wypełnionych. Urządzenie znajduje szerokie zastosowanie w gospodarce wodno‑ściekowej, oczyszczalniach ścieków, instalacjach przemysłowych oraz systemach irygacyjnych.

Najważniejsze zalety

• Ekonomiczne i niezawodne rozwiązanie dla branży wodno‑ściekowej
• Pomiar w kanałach otwartych i rurociągach o częściowym wypełnieniu
• Precyzyjny pomiar przepływu chwilowego i zliczanie całkowitej objętości cieczy
• Zgodność z normami: PN‑ISO 4359:2007, ISO 9826:1992(E), ISO 1438/1‑1980, UNIKLAR‑77
• Możliwość definiowania własnej charakterystyki przepływu (do 32 punktów)
• Szybki i prosty montaż oraz uruchomienie
• Duża odległość instalacyjna między jednostką sterującą a głowicą pomiarową (do 500 m)
• Bezkontaktowy, ciągły pomiar poziomu cieczy
• System zabezpieczający przed skraplaniem i oblodzeniem powierzchni przetwornika ultradźwiękowego
• Wyjścia: prądowe, impulsowe oraz cyfrowe RS‑485 z protokołem MODBUS RTU – UniSonic_Fn
• Wyjścia przekaźnikowe alarmowe i sygnalizujące przekroczenia wartości
• Intuicyjna obsługa dzięki klawiaturze i wyświetlaczowi LCD (2 × 16 znaków)

Zastosowanie przepływomierza

Ultradźwiękowy przepływomierz UniSonic_F przeznaczony jest do ciągłego, dokładnego pomiaru przepływu cieczy w kanałach otwartych z wykorzystaniem zwężek pomiarowych i przelewów mierniczych. Doskonale sprawdza się w:

• drenach i rowach melioracyjnych
• kanałach irygacyjnych i nawadniających
• oczyszczalniach ścieków komunalnych i przemysłowych
• instalacjach wodno‑ściekowych i procesowych

Dane techniczne

• Metoda pomiaru:
  zwężki (Venturi, Khafagi‑Venturi, Parshall, Palmer‑Bowlus'a),
  przelewy (prostokątny, trapezowy, trójkątny, kołowy),
  ogólne równanie przepływu, charakterystyka użytkownika
• Dokładność: 1–5% (w zależności od zastosowanej metody pomiaru)
• Temperatura pracy:
  jednostka sterująca: –20 do 65°C (opcjonalnie –40 do 65°C)
  głowica pomiarowa: –40 do 65°C
• Zasilanie: 230 V~ / 5 VA lub 18–30 V= / 0.1 A
• Klasa szczelności:
  sonda pomiarowa: IP68
  jednostka sterująca: IP65 lub IP66/67

Dodatkowe informacje

Szczegółowa dokumentacja, karty katalogowe oraz materiały techniczne dostępne są na stronie:

www.uniprod.pl/pl/produkty/przeplyw/
