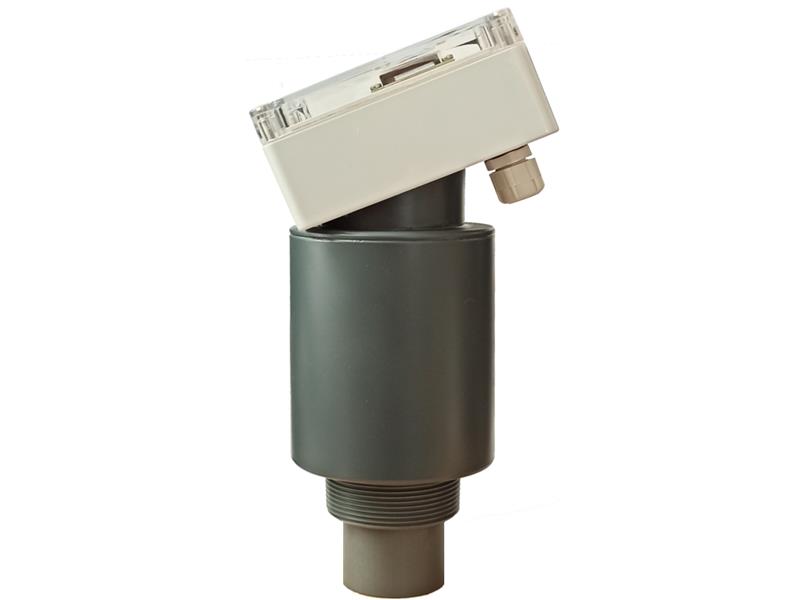

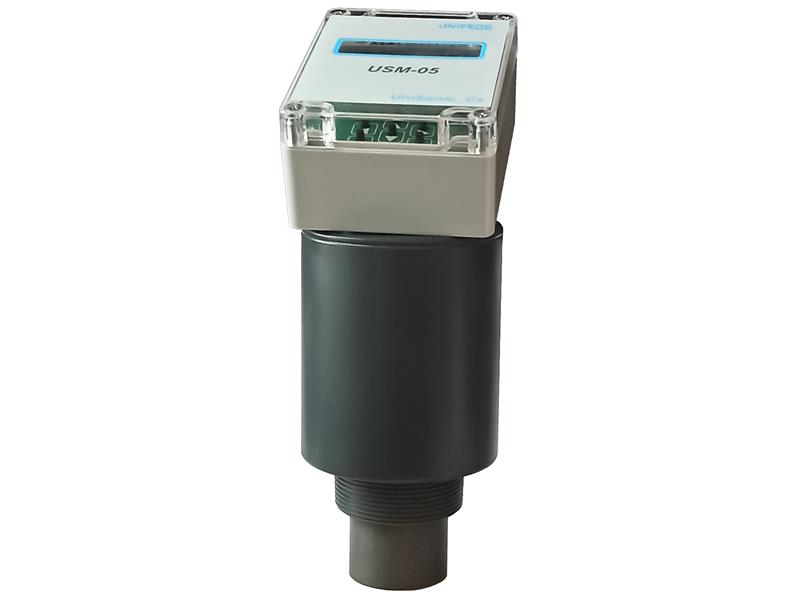

Ultradźwiękowy przetwornik poziomu UniSonic_CL

UniSonic_CL

Ultradźwiękowy przetwornik poziomu

Kompaktowy przetwornik UniSonic_CL przeznaczony jest do przemysłowych, ciągłych pomiarów poziomu cieczy przy pomocy wiązki ultradźwiękowej. Ultradźwiękowa metoda pomiaru stosowana jest w przypadku braku możliwości bezpośredniego kontaktu z medium pomiarowym. Może to mieć miejsce w przypadku, gdy medium jest silnie agresywne (np. zasady i kwasy) i może spowodować korozję materiału miernika lub gdy urządzenie pomiarowe może zostać zanieczyszczone przez medium (np. ścieki) lub przez cząstki medium przylegające do miernika (substancje adhezyjne).
   UniSonic_CL znajduje podstawowe zastosowanie przy pomiarze poziomu w przemysłowych i komunalnych oczyszczalniach ścieków, przepompowniach, zbiornikach buforowych i rezerwowych, studniach i komorach czerpalnych, itp.

Opis techniczny

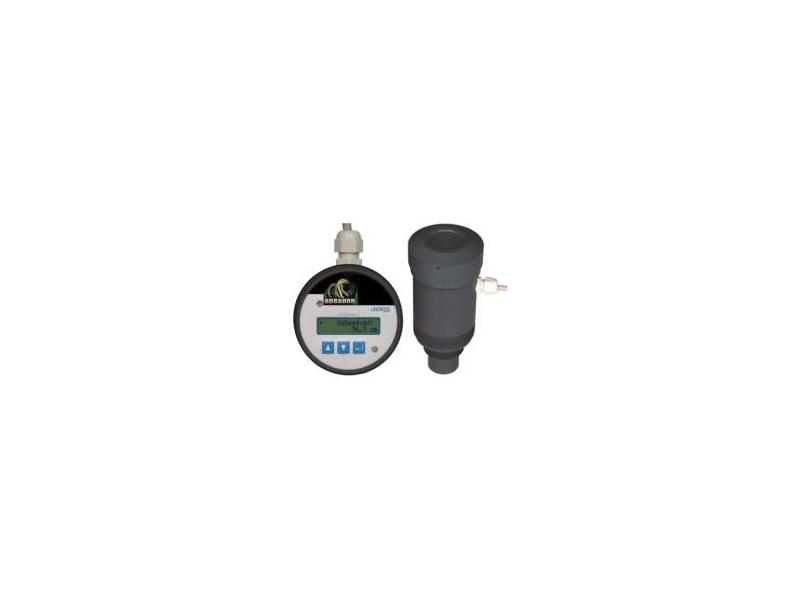

Przyrząd składa się z ultradźwiękowego czujnika pomiarowego, sterownika mikroprocesorowego oraz klawiatury z wyświetlaczem umieszczonych w jednej obudowie. Klawiatura 6-przyciskowa oraz wyświetlacz OLED (2x16 znaków), umożliwiają obserwację wyników pomiarów oraz łatwą parametryzację przyrządu w miejscu pomiaru.
Rozbudowane menu umożliwia pełną kontrolę parametrów pomiarowych oraz wyjść przetwornika. Przyrząd wyposażony jest w programowalne wyjście prądowe 4-20mA, oraz programowalne przekaźniki do sygnalizacji przekroczenia wartości pomiarowych.
Przetwirnik posiada wbudowany system usuwania skroplonej wilgoci lub tworzącej się powłoki lodowej z czołowej powierzchni promiennika ultradźwiękowego.

Parametry techniczne

Zakres pomiarowy 0.3 - 8 m

Dokładność pomiaru 2.0 mm (0.3 – 2.0 m), 0.25 % zakresu (2.0 – 8.0 m)

Rozdzielczość:  1.0 mm

Kąt wiązki: 12° dla -3dB

Temperatura pracy: -40 do 60 °C

Kompensacja temperatury: manualna/automatyczna

Wyjścia analogowe: wyjście prądowe (aktywne) 4-20mA lub 20-4mA

Wyjścia cyfrowe: 2 przekaźniki programowalne 24V / 1 A

Interfejs sieciowy: RS-485 z protokołem MODBUS-RTU (opcja)

Materiał obudowy: PVC

Wyświetlacz: OLED 2x16 znaków

Zasilanie: 24V= (18 - 30V), max. 0.04A

Klasa ochrony obudowy: promiennik - IP68, obudowa przetwornika - IP65

Informacje dodatkowe można pobrać z naszej strony internetowej:

http://www.uniprod.pl/upload/File/UniSonic_CL
