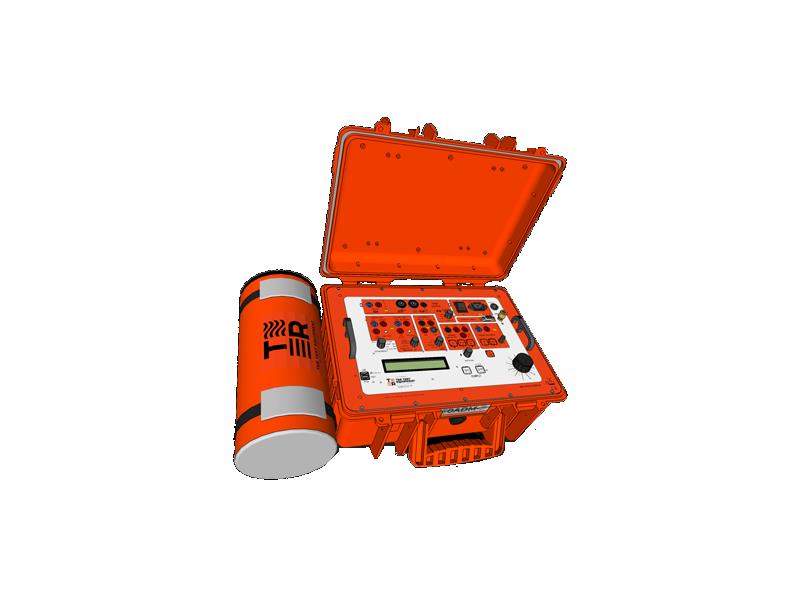

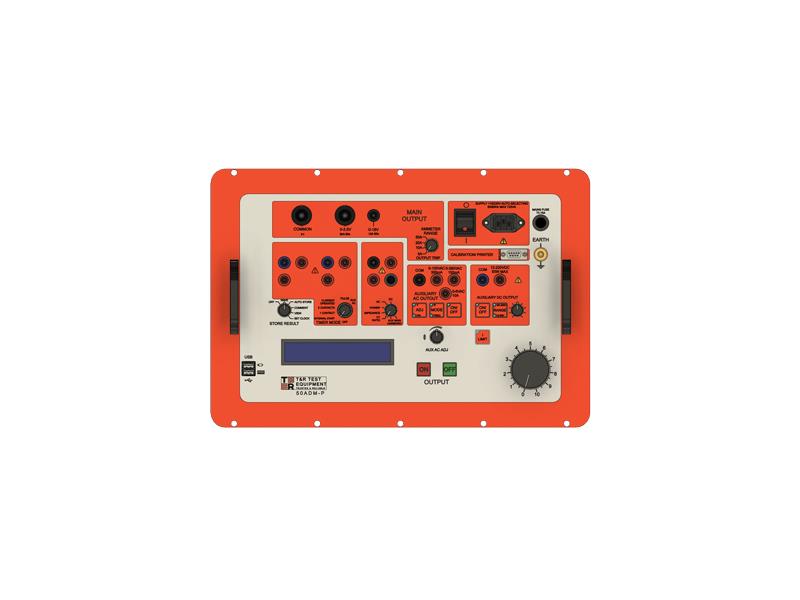

Zadajnik prądowy 50A z przesuwnikiem fazy 50ADM-P
Zadajnik 50ADM-P
Producent:
T&R Test Equipment
Numer katalogowy:
50ADM-P

Cechy szczególne

  • Prąd wyjściowy 0-50A
  • Pomiar True RMS z przechwytywaniem 1 cyklu
  • Zmienne pomocnicze napięcie/prąd AC wyjście z przesunięciem fazowym
  • Pomocnicze wejście pomiarowe V, f, φφ, Z, P, S, PF, współczynnik CT, harmoniczne
  • Zmienne wyjście pomocnicze 12-220 V DC
  • Wielofunkcyjny automatyczny system pomiaru czasu
  • Tryb ograniczenia prądu do precyzyjnej kontroli
  • Przechowywanie danych na kluczu pamięci USB, w tym przebiegów i harmonicznych
  • Interfejs klawiatury/drukarki USB
  • Automatyczny wybór napięcia sieciowego

50ADM-P to mniejsza wersja zadajnika prądu 200ADM-P. Jednostka ma szereg wyjść umożliwiających wymuszanie prądu w zakresie od 1 mA do 50 A. Napięcia do 18 V są dostępne na głównych wyjściach. Zapewniono pomiar True RMS z przechwytywaniem pojedynczego cyklu.

Trzy zakresy prądu umożliwiają ustawienie pełnej skali miernika i poziomu wyzwalania niezależnie od wybranego wyjścia. W celu zapewnienia bezpiecznej i niezawodnej wygody wszędzie zastosowano standardowe złącza bezpieczeństwa. Do zasilania testowanego przekaźnika zapewniono regulowane stabilizowane zasilanie DC z ograniczeniem prądu.

50ADM-P ma elastyczne pomocnicze wyjście AC, które może być używane do 260 V dla przekaźników napięciowych lub do 10 A dla przekaźników prądowych. Faza i częstotliwość tego wyjścia są w pełni regulowane. Ta kombinacja napięcia i prądu umożliwia testowanie przekaźników, które wymagają dwóch napięć, jednego napięcia i jednego prądu lub dwóch prądów.

Dostarczany jest pomocniczy moduł pomiarowy, który mierzy napięcie AC i DC, prąd i częstotliwość z wyjść pomocniczych lub sygnałów zewnętrznych. Moduł może również wykonywać pomiary w połączeniu z głównym wyjściem prądowym, aby mierzyć kąt fazowy, moc, impedancję, współczynnik CT i harmoniczne.

Jednostka ma kompleksowy system pomiaru czasu połączony z wyjściami, umożliwiający szybki pomiar czasów wyzwalania, czasów resetowania i czasów ponownego zamykania z dużą dokładnością. Timer obejmuje tryb pracy prądowej i może dokładnie testować natychmiastowe wyzwalania.

Dostarczono dwa gniazda hosta USB do podłączenia pamięci USB i klawiatury. Wyniki każdego testu można zapisać w pamięci USB w formacie arkusza kalkulacyjnego w celu późniejszej analizy. Klawiatura umożliwia wprowadzenie komentarza do każdego wyniku. Ponadto plik graficzny przebiegu można zapisać pamięci USB. Można również rejestrować wyniki analizy harmonicznej.

Zastosowania 50ADM-P

Nr IEEE                        Typ
  21                 Odległościowe jednofazowe
  24                              V/Hz
  25                        Synchronizujące
27/59          Podnapięciowe/Nadnapięciowe
32/P/Q                 Kierunkowe mocy
  37                Niedomiarowe - prądowe/mocy
  40                        Przekaźniki pola
 46N              Nadprądowe o ujemnej sekwencji
50/76                 Chwilowe nadprądowe
  50                 Przekaźniki zwarcia do ziemi
 50V            Napięciowo ograniczane nadprądowe
  51                    Czasowe nadprądowe
  55                      Współczynnika mocy
 59G            Odchylenie napięcia neutralnego
  67                   Kierunkowe nadprądowe
67N              Kierunkowe zwarcia do ziemi
  78                        Kąta fazowego
  79                              SPZ
 81                Nad-/Pod- częstotliwościowe
 85                   Kierunkowe "Pilot wire"
 86                            Lockout
 87                         Różnicowe
 91                 Kierunkowe napięciowe
 92                      Kierunkowe mocy
 94                      Wyzwalające
                   Przekaźniki regulacji napięcia
                     Miniaturowe wyłączniki
                        Przekaźniki termiczne
         Krzywe magnesowania przekładników prądowych

Dane techniczne

Wyjście główne

Główne wyjście urządzenia ma dwa odczepy, umożliwiające wybór napięć wyjściowych do 18 V i prądów wyjściowych do 50 A.

Powyższe okresowe czasy włączania muszą być poprzedzone czasem wyłączenia wynoszącym 15 minut, przy założeniu temperatury otoczenia 25°C.

Zakres                      Ciągły     5 minut     1 minuta
3,5V                         16A         32A           50A
18V                           4A           8A           12A

Zabezpieczenia: zabezpieczenie nadprądowe, zabezpieczenie przed przeciążeniem, monitorowanie termiczne.

Pomiar

Wyjście jest mierzone przez cyfrowy system true RMS z amperomierzem pamięciowym - gdy timer się zatrzyma, a wyjście zostanie wyłączone, odczyt prądu jest utrzymywany na wyświetlaczu. Prądy dla każdej fazy są wyświetlane jednocześnie. Wyłączenie prądu jest ustawione na 110% pełnej skali wybranego zakresu pomiaru.

Wyłączenie prądu jest automatycznie ustawione na 105% pełnej skali zakresu pomiaru prądu w celu ochrony testowanego urządzenia.

Zakres       Rozdzielczość     Prąd wyzwolenia         Dokładność
5,000            0,001A            5,25A              ±0,6% odczytu + 5 cyfr
20,00             0,01A              21A               ±0,6% odczytu + 5 cyfr
50,00             0,01A              52,5A             ±0,6% odczytu + 5 cyfr

Zabezpieczenia: zabezpieczenie nadprądowe, zabezpieczenie przed przeciążeniem, monitorowanie termiczne.

Tryb ograniczenia prądu

Główne wyjście ma tryb ograniczania prądu, który zapewnia bardzo precyzyjną kontrolę prądów wyjściowych do 10 A. Umożliwia również precyzyjną kontrolę prądu w obciążeniach o bardzo niskiej impedancji, takich jak przekaźniki cyfrowe.

Wyjście pomocnicze DC

Zakres         Maksimum prądu            Moc ciągła
12÷60V              1A                           25W
60÷220V          0,23A                         25W

Zabezpieczenia: ograniczenie prądu.

Przesunięcie fazowe wyjścia AC

Zakres częstotliwości: 45 ÷ 100Hz
Kąt fazowy: 0 ÷ ±180°

Zakres                Maksymalne napięcie wyjściowe                     Prąd
                         Bez obciążenia Pełne obciążenie          Ciągły: 5 min. zał./15 min. wył.
0 ÷ 130V                  144V             125V                   0,23A: 0,46A
0 ÷ 260V                  288V             250V                   0,11A: 0,23A
0 ÷ 6V                      6,6V                5V                         5A: 10A

Zabezpieczenia: ograniczenie prądu i wyłączenie elektroniczne.

Pomocnicze wejścia pomiarowe

Zabezpieczenie: bezpiecznik na wejściu prądowym.

System pomiaru czasu

Tryb                                Timer start                                     Timer stop
Start wewnętrzny            Naciśnięcie "ON"                           Zmiana styku 1 lub 2
1 styk                       Pierwsza zmiana na styku 1               Druga zmiana na styku 1
2 styki                           Zmiana na styku 1                           Zmiana na styku 2
Działanie prądem     Prąd >10% zakresu pomiarowego       Prąd <10% zakresu pomiarowego
Impuls                               Naciśnięcie "ON"                                 200ms

                                       Aux AC on/switch
Aux AC                             freq to φ/switch                        Zmiana stanu styku 1 lub 2
                                           φ to freq

Zakres: 0÷999,999s/9999,99s/99999,9s automatyczne przełączanie zakresu
Rozdzielczość: 1/10/100 ms
Dokładność: 0,01% odczytu + 2cyfry (+4cyfry tryb pracy prądowej)
Styk o/c: 24V
Styk s/c: 20mA
Vdc: 24 ÷ 240 V

Każdy obwód stykowy automatycznie wybierze styki normalnie otwarte lub normalnie zamknięte. Napięcie DC 24—240 Vdc może być również użyte do wyzwolenia dowolnego kanału timera. Stan styku jest pokazywany przez diodę LED.

Specyfikacja zestawu przewodów

50ADM-P jest dostarczany z wysokiej jakości zestawem przewodów, zawierającym:

  • 2 przewody 5m/10mm2 50A zakończone zaciskami widełkowymi M10
  • 2 przewody 5m, 2 przewody 0,5m / 2,5 mm2 25A zakończone wtyczkami 4 mm
  • 1 przewód pomocniczy 2-żyłowy 5m zakończony wtyczkami 4 mm

Wymagania dotyczące zasilania

115V/230V ±10% automatyczny wybór 50/60 Hz 1 faza maks. 2300VA.

Bezpieczeństwo

Zacisk uziemiający jest przeznaczony do podłączenia do lokalnego uziemienia.
Urządzenie jest zaprojektowane zgodnie z normą BSEN61010 i posiada oznaczenie CE.

Zakres temperatur

Przechowywanie: -20°C do 60°C
Praca: 0°C do 45°C

Wymiary i waga

464 x 366 x 176mm; 13,2kg
