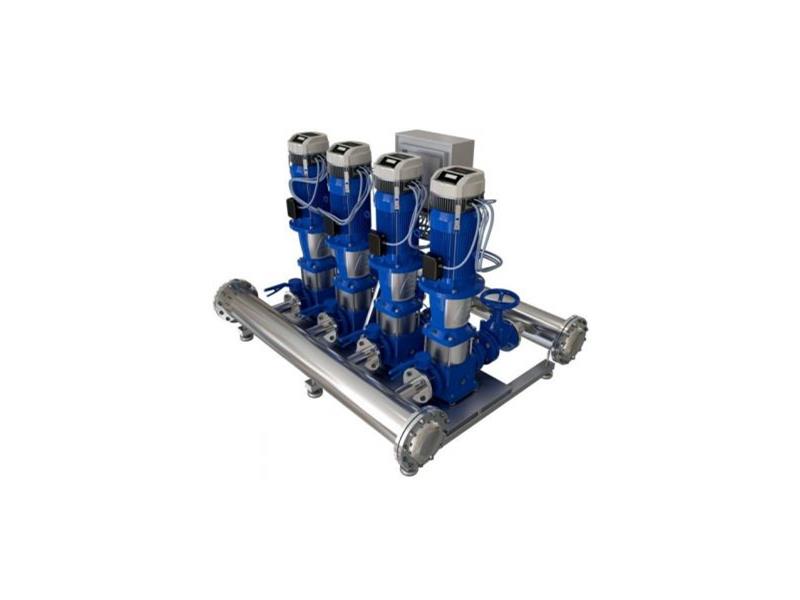

Zestawy wielofalownikowe AZH - HV
Zestawy wielofalownikowe AZH - HV
Producent:
A-Zet

Opis

Konstrukcja

Zestawy standardowo składa się z jednej do czterech pomp (max można połączyć do 8 pomp) wielostopniowych, pionowych ze zmienną prędkością obrotową, sterowanych za pomocą przetwornicy “HYDROVAR”. W zestawie AZH z reguły każda z pomp wyposażona jest we własną przetwornicę częstotliwości zabudowaną na silniku pompy, z panelem sterowania oraz wyświetlaczem, która komunikuje się z innymi jednostkami przez przekaźnik RS485 (zestawy wyposażone są w dodatkowe skrzynki elektryczne z niezbędnymi zabezpieczeniami). Każdy zestaw wyposażony jest również w zawory zwrotne, odcinające, manometry, armaturę, zbiornik membranowy, układ rurociągów i podstawę ze stali nierdzewnej. Dzięki zastosowaniu przetwornic z własnymi sterownikami oraz własnymi czujnikami ciśnienia na każdej pompie, wielopompowe zestawy AZH nie posiadają jednego urządzenia którego awaria może spowodować zatrzymanie całego układu pompowego.

Zasada działania

Zestaw poprzez pomiar ciśnienia zmienia prędkość obrotową silnika pompy. Sterowanie zapewnia automatyczne wyłączenie pomp przy zerowym rozbiorze, automatycznie zmienia pompę wiodącą, zapewnia automatyczny rozruch testowy pomp (cecha wyróżniająca zestawy AZH w zastosowaniach dla instalacji PPOŻ, dzięki czemu zbędne jest stosowanie dodatkowych obejść testujących), układ sterowania, w przypadku braku zewnętrznego sygnału, zapewnia również elektroniczne zabezpieczenie pomp przed pracą na sucho.

Cechy sterowania

- Przetwornica Hydrovar zamknięta jest w szczelnej obudowie o IP55 zabezpieczającej elementy elektroniczne przed pryskaniem wody (np. kapanie wody)
- Płynne sterowanie max. do 8 pomp.
- Przesyłanie sygnału uruchamiającego do następnej pompy gdy pompa aktualnie pracująca uległa awarii.
- Możliwość pracy wszystkich pomp z jednakową częstotliwością
- Zmiana pompy wiodącej aby zestaw zużywał się równomiernie
- Bezpośredni dostęp użytkownika do menu w celu wprowadzania zmian lub odczytania ustawień. Łatwa obsługa
- Menu w języku polskim. Parametry podawane opisowo a nie kodami.
- Każdy parametr posiada własny numer w celu łatwiejszej nawigacji.
- Podświetlany wyświetlacz
- Możliwość odczytu aktualnego ciśnienia oraz częstotliwości z poziomu pierwszego okna na wyświetlaczu
- Pamięć 5 ostatnich awarii
- W przypadku wystąpienia awarii, wyłączenie pompy po 5 próbach uruchomienia
- Możliwość podłączenia do BMS za pomocą wbudowanego w standardzie protokołu Modus
- Wbudowane elektroniczne zabezpieczenie przed pracą na sucho aktywowane od sygnału z przetwornika ciśnienia. Realizowane w ten sposób, że wpisujemy ciśnienie oraz czas, w którym to ciśnienie powinno być osiągnięte. Jeśli w danym czasie ciśnienie nie zostanie osiągnięte, sterownik zatrzyma pompę. W ten sposób układ podwójnie zabezpiecza pompę przed pracą na sucho.
- Filtry antyzakłóceniowe
- System sterowania zabezpiecza silniki przed przeciążeniem, przegrzaniem, asymetrią faz i zanikiem fazy.

Główne zalety

- Energooszczędność wynikająca z zastosowania płynnej regulacji dla każdej z pomp. Każda pompa jest uruchamiana i zatrzymywana ze zmienną prędkością obrotową co eliminuje uderzenia hydrauliczne jak i elektryczne w instalacjach. Zastosowane oprogramowanie umożliwia, m.in. kompensowanie strat ciśnienia przy wzroście przepływu cieczy w instalacji oraz możliwość ustawienia drugiej wartości zadanej, np.: zmniejszenie ciśnienia w godzinach nocnych. Dodatkowo przetwornica częstotliwości Hydrovar otrzymała certyfikat TUV potwierdzający oszczędność energii do 70%.
- Łatwość obsługi wynikająca z zastosowania jednostki sterującej Hydrovar o mocy od 1,5kW do 22kW wyposażonej w łatwy w obsłudze panel sterowania z wyświetlaczem ciekłokrystalicznym. Menu zawiera opcję wyboru kilku języków m.in. języka polskiego. Dodatkowe podmenu jest zabezpieczone hasłem w celu ograniczenia możliwości zmiany parametrów mogących spowodować uszkodzenie pompy i układu sterowania.
- Niezawodność działania uzyskana poprzez zastosowanie pomiaru i niezależnego sterowania z przetwornicą częstotliwości dla każdej z pomp. Zestawy wielopompowe charakteryzują się dużą elastycznością, a awaria jednego z elementów nie powoduje przerwania pracy całego zestawu, co ma miejsce w standardowych układach zarządzanych przez jeden sterownik i wyposażonych w jedną przetwornicę częstotliwości i jeden czujnik ciśnienia.

Specyfikacja

- Qmax: 1 120 m3/h
- Max wzrost ciśnienia: 15 bar
- T: 70°C
- Napięcie zasilania: 230V / 400 V
- Ilość pomp: 1 ÷ 4 (max. 8)
- n: 2950 obr/min
- Ciśnienie w instalacji: 10/16 bar
- T otoczenia: 40°C

Zastosowanie

- podnoszenie ciśnienia dla małych i dużych sieci wodociągowych dostarczających wodę dla: bloków, hoteli, szpitali, biurowców czy instalacji przemysłowych itp.
- wyrównanie strat liniowych
- utrzymanie stałej wydajności
- eliminacja prądów szczytowych i uderzeń hydraulicznych

Zestaw AZH...HV zaspokoją najwyższe wymagania w celu utrzymanie stałego ciśnienia, wyrównania strat liniowych przy zwiększającym się przepływie lub stałego przepływu dostarczanej wody.
