Zwężka pomiarowa Palmer-Bowlus'a

Zastosowanie

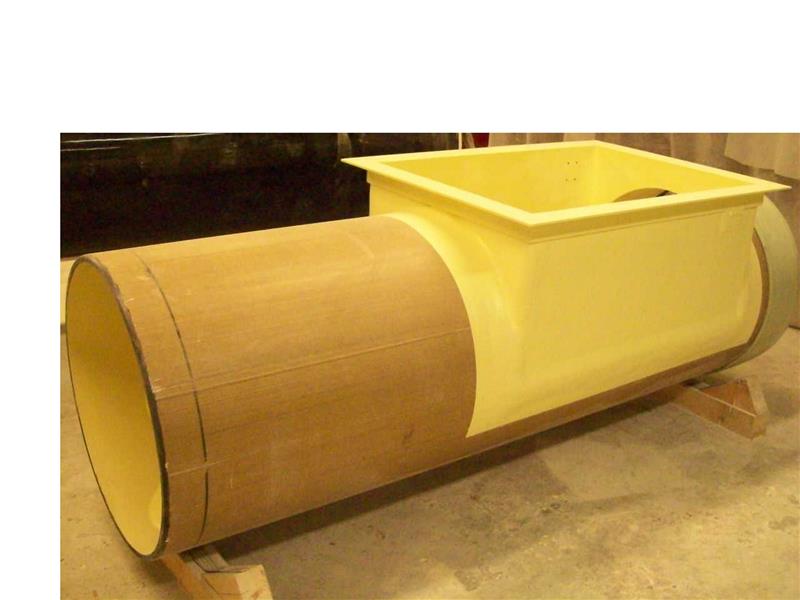

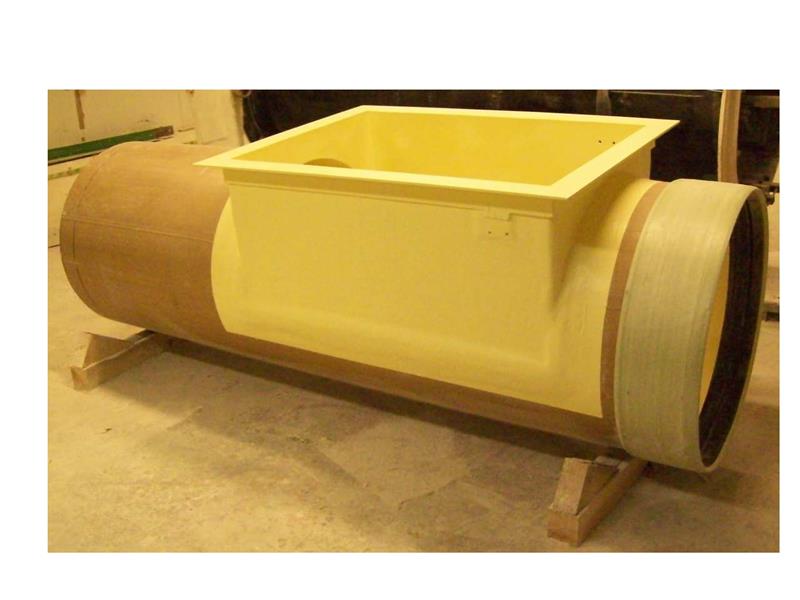

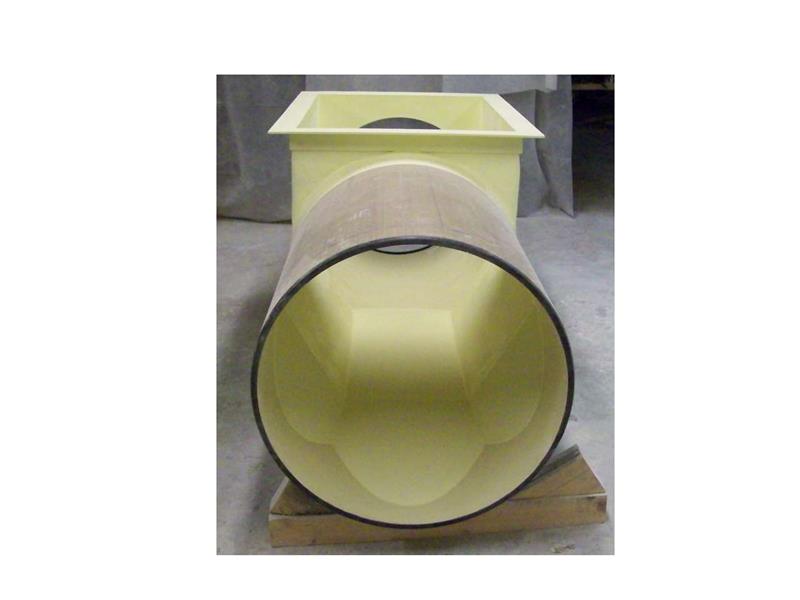

Zwężka PALMER-BOWLUS'a wykonana w postaci odcinka rury z odpowiednio wyprofilowanym dnem, umożliwia dokonywanie pomiarów przepływu w kanałach o przekroju kołowym ze spływem grawitacyjnym bez konieczności wykonywania kosztownej komory pomiarowej.

Dla właściwej pracy zwężki wymagany jest minimalny spadek rurociągu przed i za zwężką, dokładnie pozioma instalacja samej zwężki oraz swobodny odpływ.

Montaż  polega na wstawieniu jej w odpowiednim miejscu w trakcie budowy rurociągu lub na wycięciu  fragmentu istniejącego rurociągu i wstawieniu  jej w to miejsce.
Dostępny typoszereg oraz ich wykonanie zgodnie ze średnicą standartowych rur kanalizacyjnych pozwala na bardzo sprawny montaż.

Zwężka wyposażona jest w wspornik do zamontowania odpowiedniego typu czujnika przepływomierza mierzącego  ilość przepływającego medium (np. UniSonic_F, UniSonic_HF, UniSonic_HFB, UniSonic_FB,  UniFlow_R).

Zalety

• duża dokładność pomiaru natężenia przepływu
• znormalizowane wymiary zwężki
• łatwość zabudowy
• łatwość montażu zwężki
• szeroki zakres pomiarowy

Dane techniczne

    typ        przepływ [m3/h]

ZPB-100             12

ZPB-160             40

ZPB-200             70

ZPB-250            100

ZPB-300            220

ZPB-400            450

ZPB-500            730

ZPB-600            980

ZPB-800          1700
