CT-240 Identyfikator/lokalizator zabezpieczeń

Lokalizator CT-240 służy do identyfikowania na tablicy rozdzielczej konkretnego bezpiecznika/wyłącznika chroniącego dane gniazdo sieciowe. Identyfikacja odbywa się w obecności napięcia sieciowego.

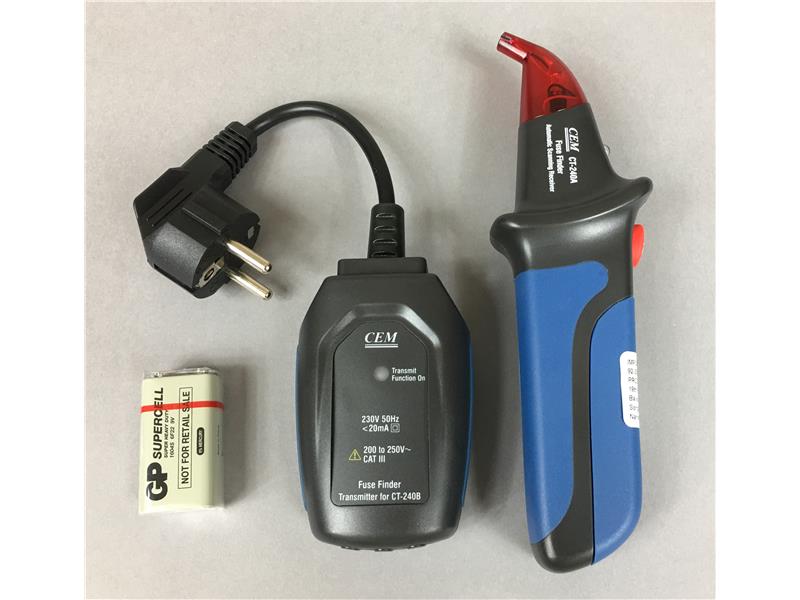

Zestaw CT-240 składa się z generatora sygnału (CT-240B), który jest podłączany do badanego gniazda sieciowego oraz z odbiornika sygnału (CT-240A) potrafiącego identyfikować szukane zabezpieczenie na tablicy rozdzielczej.

Cechy szczególne

• Cyfrowy lokalizator bezpieczników
• Zakres napięcia 240V
• Do stosowanie na instalacjach będących pod napięciem
• Optyczna i dźwiękowa sygnalizacja
• Funkcja identyfikacji danego wyłącznika lub bezpiecznika za pomocą pulsującej diody LED i sygnału dźwiękowego
• Identyfikacja i rozwiązywanie problemów z gniazdkami pod napięciem lub opraw oświetleniowych
• W zestawie nadajnik i odbiornik

Co wyróżnia CT-240
Pozwala on na identyfikację bezpiecznika danej gałęzi bez konieczności odłączania jej od zasilania

Czy odbiornik powinien być dotknięty do zacisku wyłącznika?
Nie, wystarczy tylko dotknąć odbiornik CT-240A do obudowy bezpiecznika, aby wykryć sygnał generowany przez nadajnik CT-240B

Jaka jest maksymalna odległość identyfikowania między gniazdem i chroniącym bezpiecznikiem?
Maksymalna odległość między CT-240B (podłączonym do gniazda) i CT-240A wynosi 500m (dla sieci o napięciu 240V L, N)

W oparciu o jaką zasadę działa przyrząd?
Przyrząd działa zgodnie z zasadą PLT. CT-240B emituje sygnał do przewodu będącego pod napięciem, sygnał ten może być identyfikowany przez odbiornik CT-240A.

Dzięki zastosowanej technologii przyrząd wykrywa jednoznacznie tylko jeden wyłącznik na tablicy rozdzielczej - ten chroniący gnazdo do którego podłączony jest nadajnik, mimo obecności innych wyłączników na tej samej fazie.

Dane techniczne

• Do stosowania w instalacjach 240V 50Hz
• Pobór prądu nadajnika: < 20mA
• Zasilanie nadajnika: z badanej instalacji
• Automatyczne wyłączanie zasilania: odbiornik automatycznie wyłącza się po około 3 minutach braku aktywności
• Temperatura pracy: 0°C ÷ 40°C przy < 80% RH
• Temperatura magazynowania: 0°C ÷ 50°C przy < 95%
• Kategoria przepięciowa: CAT III 250V
• Zasilanie odbiornika: bateria 9V typ NEDA 1604, IEC 6F22
• Wymiary: 192mm x 64mm x 42mm
• Waga: 120g
• Spełniane normy:

           EC/EN 61010-1
           EMC: IEC/EN61326
           Znak CE
