DT-6650 Wielofunkcyjny miernik instalacji elektrycznej
DT-6650
Producent:
CEM
Numer katalogowy:
DT-6650

Profesjonalna instrukcja obsługi w języku polskim

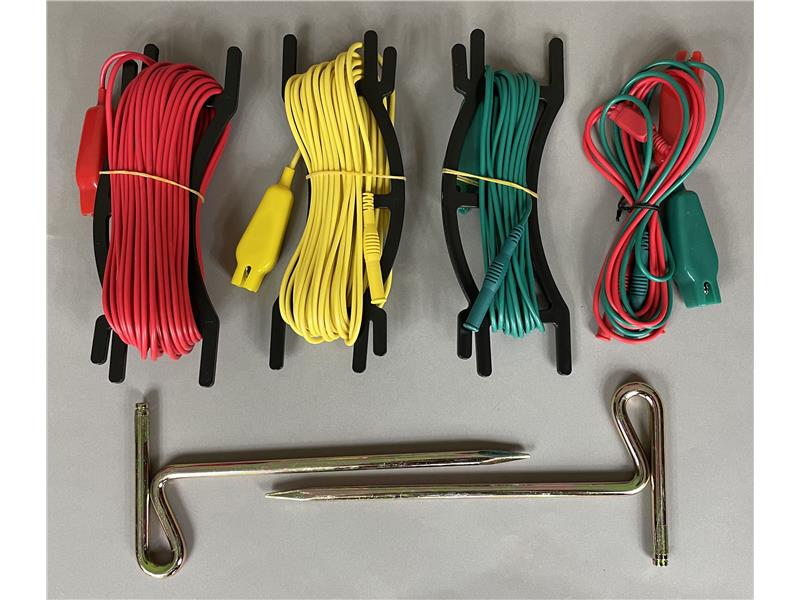

Do wyposażenia standardowego dodajemy gratis zestaw do pomiaru uziemień (patrz zdjęcie poniżej).

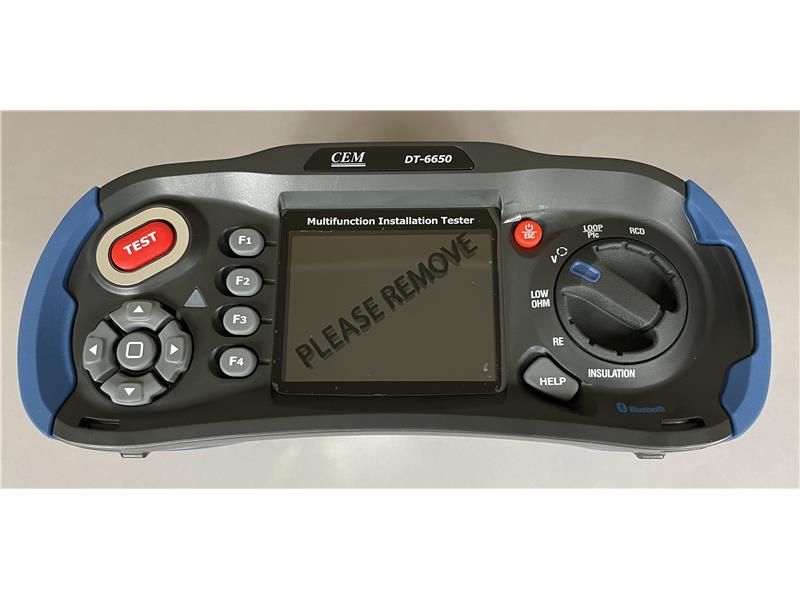

DT-6650 to solidny wielofunkcyjny miernik instalacji wyposażony w 3,5" kolorowy wyświetlacz LCD typu TFT. Służy do badania bezpieczeństwa instalacji elektrycznych w budynkach, sprawdzania ich parametrów oraz prawidłowości zainstalowania. Wyposażony jest w podwójny wyświetlacz z szybkim odświeżaniem, posiadający czytelne symbole i wyjątkowo szeroki kąt widzenia ułatwiający odczyty wyników.

Przyrząd wykonuje pomiary wszystkich wymaganych parametrów bezpieczeństwa instalacji:

  • rezystancja izolacji
  • impedancja pętli
  • impedancja pętli bez wyzwalania RCD
  • spodziewany prąd zwarcia
  • badanie wyłączników różnicowo-prądowych
  • rezystancja uziemienia
  • pomiar ciągłości
  • pomiar napięcia
  • kontrola kolejności faz

Cechy szczególne

  • 3,5" kolorowy wyświetlacz LCD typu TFT
  • Szybki pomiar impedancji pętli dużym prądem
  • Różnorodne tryby prądu do badania wyłączników RCD według ustawień użytkownika
  • Tryb AUTO dla automatycznego wykonania sekwencji pomiarów wyłączników RCD
  • Sygnalizacja PASS/FAIL dla testów RCD
  • Wybór mierzonego napięcia spośród L-N, L-PE i N-PE
  • Obsługuje pamięć typu mikro SD
  • Posiada interfejsy USB oraz Bluetooth
  • Transmisja Bluetooth do smartfonów i tabletów
  • Transmisja Bluetooth i USB do PC
  • Wbudowana pamięć pomiarów
  • Tryb rejestracji
  • Płytka dotykowa pozwala wykryć napięcie na uziemieniu o wartości > 50V, sygnalizując w ten sposób potencjalnie niebezpieczną sytuację.
  • Niewielkich gabarytów sondy pomiarowe z przyciskiem testu
  • Funkcja kompensacji przewodów pomiarowych
  • Funkcja pomocy ilustrująca sposób podłączenia wymagany dla danego pomiaru

Dane techniczne

Pomiar pętli L-PE (dużym prądem)

Zakres (Ω)              Rozdzielczość (Ω)              Dokładność
0,23 ÷ 9,99                  0,01                ± (4% odczytu + 6 cyfr)
10,0 ÷ 99,9                   0,1                 ± (4% odczytu + 6 cyfr)
100 ÷ 999                      1                   ± (4% odczytu + 6 cyfr)

Prąd pomiarowy: 8,0A - 25,0A
Zakres napięć: 195 ÷ 260V AC (50/60Hz)

Pomiar pętli L-PE (małym prądem bez wyzwolenia RCD)

Zakres (Ω)              Rozdzielczość (Ω)              Dokładność
0,23 ÷ 9,99                  0,01                 ± (5% odczytu + 6 cyfr)
10,0 ÷ 99,9                   0,1                  ± (5% odczytu + 6 cyfr)
100 ÷ 999                      1                    ± (5% odczytu + 6 cyfr)

Prąd pomiarowy: <15mA
Zakres napięć: 195 ÷ 260V AC (50/60Hz)

Pomiar pętli L-N

Zakres (Ω)              Rozdzielczość (Ω)              Dokładność
0,23 ÷ 9,99                   0,01              ± (4% odczytu + 4 cyfry)
10,0 ÷ 99,9                    0,1               ± (4% odczytu + 4 cyfry)
100 ÷ 999                       1                 ± (4% odczytu + 4 cyfry)

Prąd pomiarowy: 8,0A - 25,0A
Zakres napięć: 195 ÷ 260V AC (50/60Hz)

Spodziewany prąd zwarcia (PSC)

Obliczenia: spodziewany prąd zwarcia do ziemi (PEFC) lub spodziewany prąd zwarcia (PSC) jest wyznaczany przez podzielenie zmierzonego napięcia sieci przez zmierzoną impedancję pętli (L-PE) lub odpowiednio (L-N)
Zakres: 0 do 10kA lub 0 do 50kA
Zakres i rozdzielczość:
                                  Zakres         Rozdzielczość:
                                0 do 10kA             1A
                                0 do 50kA             1A

Dokładność: określana przez dokładność pomiaru pętli oraz dokładność pomiaru napięcia sieciowego

Pomiary RCD (PN-EN 61557-6)

Prądy znamionowe RCD (IΔn): 10mA, 30mA, 100mA, 300mA, 500mA, 650mA oraz 1A.
Prąd pomiarowy: IΔnx1/2, IΔnx1, IΔnx2 oraz IΔnx5

  • Dokładność prądu pomiarowego

Krotność prądu znamionowego        Dokładność
IΔn x1/2                                    - 10% ÷ 0%
IΔn x1                                           0% ÷ 10%
IΔn x2                                           0% ÷ 10%
IΔn x5                                           0% ÷ 10%

  • Zakres pomiaru czasu zadziałania

Krotność prądu znamionowego         Zakres pomiaru czasu
IΔn x1/2                                          0ms ÷ 2000ms
IΔn x1                                             0ms ÷ 300ms
IΔn x2                                             0ms ÷ 150ms
IΔn x5                                             0ms ÷ 40ms

Kształt prądu pomiarowego: sinusoida (AC)
Typy RCD: standardowe (G – bezzwłoczne), selektywne (S – zwłoczne).
Faza początkowa prądu pomiarowego: 0° (zbocze narastające), 180° (zbocze opadające).
Zakres napięć: 195 ÷ 260V AC (50/60Hz).
Dokładność pomiaru czasu RCD: ± (5% odczytu + 1 cyfra).
Rozdzielczość pomiaru czasu wyzwolenia: 0,1ms.
Dokładność pomiaru rzeczywistego prądu zadziałania RCD: ±(10% odczytu + 4 cyfry).

Pomiar napięcia i częstotliwości

Zakres pomiarowy (V)/AC-DC         Rozdzielczość (V)            Dokładność
80 ÷ 500                                             1                ± (2% odczytu + 2 cyfry)

Zakres pomiarowy (Hz)                 Rozdzielczość (Hz)            Dokładność
45 ÷ 65                                                1                           ±2Hz

Rezystancja izolacji

Napięcie pomiarowe: 125V (0% ÷ +10%)

Zakres                     Rozdzielczość                   Dokładność
0,125 ÷ 4,000MΩ        0,001MΩ             ± (3% odczytu + 10 cyfr)
4,001 ÷ 40,00MΩ         0,01MΩ              ± (2% odczytu + 10 cyfr)
40,01 ÷ 400,0MΩ         0,1MΩ                ± (4% odczytu + 5 cyfr)
400,1 ÷ 1000MΩ           1MΩ                  ± (5% odczytu + 5 cyfr)

Prąd zwarciowy: 1mA
Prąd pomiarowy przy obciążeniu 125kΩ: ≤1mA

Napięcie pomiarowe: 250V (0% ÷ +10%)

Zakres                       Rozdzielczość                  Dokładność
0,250 ÷ 4,000MΩ           0,001MΩ         ± (3% odczytu + 10 cyfr)
4,001 ÷ 40,00MΩ           0,01MΩ           ± (2% odczytu + 10 cyfr)
40,01 ÷ 400,0MΩ            0,1MΩ            ± (3% odczytu + 2 cyfry)
400,1 ÷ 1000MΩ             1MΩ               ± (3% odczytu + 2 cyfr)

Prąd zwarciowy: 1mA
Prąd pomiarowy przy obciążeniu 250kΩ: ≤1mA

Napięcie pomiarowe: 500V (0% ÷ +10%)

Zakres                        Rozdzielczość                  Dokładność
0,500 ÷ 4,000MΩ          0,001MΩ          ± (3% odczytu + 10 cyfr)
4,001 ÷ 40,00MΩ            0,01MΩ          ± (2% odczytu + 10 cyfr)
40,01 ÷ 400,0MΩ             0,1MΩ           ± (3% odczytu + 2 cyfry)
400,1 ÷ 1000MΩ               1MΩ             ± (4% odczytu + 5 cyfr)

Prąd zwarciowy: 1mA
Prąd pomiarowy przy obciążeniu 500kΩ: ≤1mA

Napięcie pomiarowe: 1000V (0% ÷ +10%)

Zakres                        Rozdzielczość                  Dokładność
1,000 ÷ 4,000MΩ            0,001MΩ          ± (3% odczytu + 10 cyfr)
4,001 ÷ 40,00MΩ             0,01MΩ           ± (2% odczytu + 10 cyfr)
40,01 ÷ 400,0MΩ              0,1MΩ            ± (3% odczytu + 2 cyfry)
400,1 ÷ 1000MΩ                1MΩ              ± (4% odczytu + 5 cyfr)

Rezystancja (ciągłość przewodów ochronnych oraz połączeń wyrównawczych)

Zakres                         Rozdzielczość                  Dokładność
0,000 ÷ 999,9Ω               0,01Ω             ± (1,5% odczytu + 30 cyfr)
10,00 ÷ 99,99Ω               0,01Ω             ± (1,5% odczytu + 3 cyfry)
100,0 ÷999,9Ω                 0,1Ω              ± (1,5% odczytu + 3 cyfry)
1000 ÷ 2000Ω                   1Ω                 ± (1,5% odczytu + 5 cyfr)

Max napięcie rozwarcia: 6V
Wytrzymałość: 250Vrms

Rezystancja uziemienia

Zakres                         Rozdzielczość                   Dokładność
0,00 ÷ 99,99Ω                 0,01Ω                 ± (2% odczytu + 30 cyfr)
100,0 ÷ 999,9Ω                0,1Ω                  ± (2% odczytu + 30 cyfr)
1000 ÷ 2000Ω                   1Ω                    ± (2% odczytu + 6 cyfr)

DANE OGÓLNE

  • Zasilanie: 8 x 1,5V AA baterie alkaliczne lub 8 x 1,2V AA akumulatory Ni-MH
  • Czas pracy baterii: około 15 godzin
  • Kategoria przepięciowa: CAT III 600V
  • Izolacja: podwójna izolacja
  • Szczelność obudowy: IP65
  • Typ wyświetlacza: LCD 3,5" TFT
  • Rozmiar w pikselach: 320 x 240
  • Temperatura pracy: 0°C ÷ 45°C
  • Wilgotność względna:
    95% 10°C ÷ 30°C
    75% bez kondensacji 30°C ÷ 40°C
  • Temperatura przechowywania: -10°C ÷ 60°C
  • Wysokość: 2000m n.p.m.
  • Zabezpieczenie: bezpiecznik 500mA szybki
  • Wymiary: 22,5cm x 10,5cm x 13cm
  • Waga: 1,56kg
