Dwupowłokowy zbiornik biogazu – elastyczny magazyn gazu dla oczyszczalni i biogazowni

Dwupowłokowy zbiornik biogazu – elastyczny magazyn gazu dla oczyszczalni i biogazowni

Dwupowłokowy zbiornik biogazu pozwala bezpiecznie gromadzić gaz fermentacyjny, wyrównywać wahania jego produkcji i zapewniać stabilniejsze zasilanie kotłów, kogeneracji oraz innych odbiorników. System może pracować jako niezależny gazometr albo jako elastyczne przykrycie komory fermentacyjnej.

Grupa KN oferuje dwupowłokowe zbiorniki biogazu przeznaczone do oczyszczalni ścieków, biogazowni komunalnych i przemysłowych oraz zakładów, w których gaz z fermentacji osadów jest wykorzystywany energetycznie. Konstrukcja składa się z dwóch niezależnych, elastycznych powłok. Membrana wewnętrzna magazynuje biogaz i zmienia swoją objętość wraz z ilością gazu, natomiast powłoka zewnętrzna jest utrzymywana pod ciśnieniem powietrza i zachowuje stabilny kształt całego zbiornika.
Takie rozwiązanie tworzy bufor pomiędzy zmienną produkcją biogazu a zapotrzebowaniem odbiorników. Gdy fermentacja wytwarza więcej gazu, membrana wewnętrzna zwiększa objętość. Podczas pracy kotła lub agregatu kogeneracyjnego oddaje zgromadzony gaz, dzięki czemu instalacja może działać bardziej równomiernie. Układ wentylatorów reguluje ciśnienie w przestrzeni między membranami, a automatyka może kontrolować stopień napełnienia, ciśnienie gazu i powietrza oraz obecność metanu pomiędzy powłokami.

Dwa warianty dopasowane do instalacji

Zbiornik wolnostojący na płycie betonowej. Ten wariant działa jako niezależny magazyn gazu współpracujący z jednym lub kilkoma fermentorami. Sprawdza się przy zwiększaniu pojemności buforowej, modernizacji instalacji gazowej albo oddzieleniu funkcji magazynowania od konstrukcji komory fermentacyjnej.

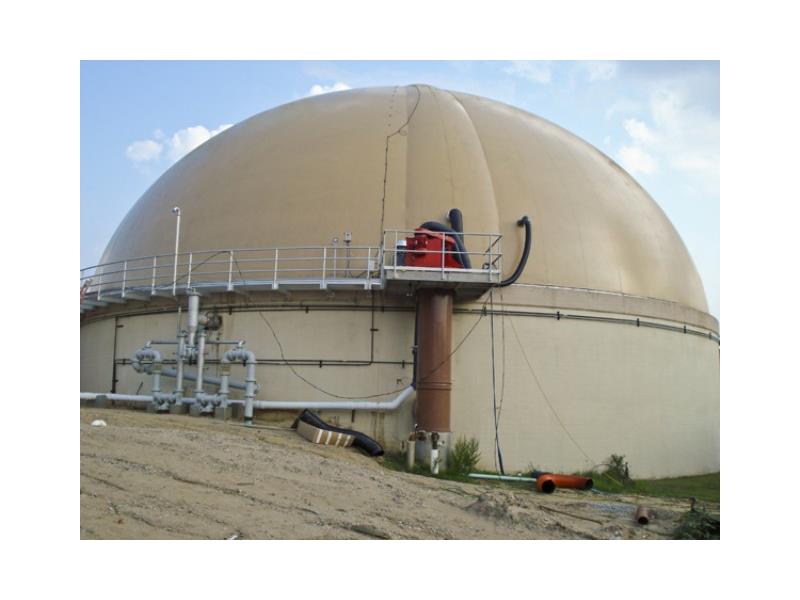

Membranowe przykrycie komory fermentacyjnej. System jest wykonywany do wymiarów nowego lub istniejącego zbiornika. Łączy funkcję szczelnego przykrycia z magazynowaniem biogazu, a prawidłowe ujęcie gazu pomaga ograniczyć jego niekontrolowane uwalnianie oraz emisję uciążliwych zapachów.
Wolnostojące zbiorniki są dostępne w szerokim zakresie pojemności – od około 20 do 5000 m³. Wersje montowane na komorach fermentacyjnych są projektowane indywidualnie do średnicy zbiornika, wymaganej objętości magazynowej, ciśnienia pracy, układu przyłączy oraz obciążeń wiatrem i śniegiem.

Najważniejsze korzyści eksploatacyjne

• Stabilniejsze ciśnienie biogazu – łatwiejsze zasilanie kotłów, kogeneracji i innych odbiorników.
• Duża objętość przy niewielkiej masie – brak ciężkiej stalowej konstrukcji typowej dla tradycyjnych gazometrów.
• Szybszy montaż – mniejszy zakres ciężkich robót konstrukcyjnych i spawalniczych na obiekcie.
• Monitoring pracy – możliwość kontroli napełnienia, ciśnienia i ewentualnego pojawienia się gazu pomiędzy membranami.
• Układ roboczy i rezerwowy – dwa wentylatory pomagają utrzymać ciągłość regulacji ciśnienia.
• Indywidualne wykonanie – pojemność, ciśnienie, przyłącza i automatyka są dobierane do konkretnej instalacji.

Membrany wykonuje się z wytrzymałej tkaniny poliestrowej powlekanej PVC. Połączenia są zgrzewane, a obie powłoki mają niezależne systemy mocowania i uszczelnienia. W zależności od projektu wyposażenie może obejmować czujniki poziomu i ciśnienia, detekcję metanu, zawory bezpieczeństwa, przerywacz płomienia, sterownik PLC, panel operatorski oraz komunikację z zakładowym systemem SCADA.

Zbiornik jako część kompletnego układu fermentacji

Prawidłowe magazynowanie gazu jest tylko jednym z elementów efektywnej fermentacji. Istotne znaczenie ma także równomierne mieszanie osadu, ograniczanie piany i kożucha oraz utrzymywanie jednorodnej temperatury w całej objętości WKF. Dlatego zbiornik może być dobierany razem z mieszadłami do komór fermentacyjnych oraz innymi urządzeniami do produkcji i wykorzystania biogazu.

Przed przygotowaniem rozwiązania należy określić wymaganą pojemność, produkcję i zużycie gazu, ciśnienie robocze, wymiary istniejącej komory lub planowanej płyty betonowej, warunki lokalne oraz wymagania dotyczące automatyki i stref zagrożenia wybuchem. Na tej podstawie można dobrać wariant montażu, geometrię membran i zakres wyposażenia.

Potrzebujesz zbiornika biogazu do nowej lub modernizowanej instalacji?
Prześlij podstawowe dane instalacji przez formularz kontaktowy Grupa KN, aby otrzymać wstępną propozycję rozwiązania.
