Elektryczne urządzenia sterownicze

Wyposażenie elektryczne przepompowni ścieków

Elektryczne urządzenia sterownicze

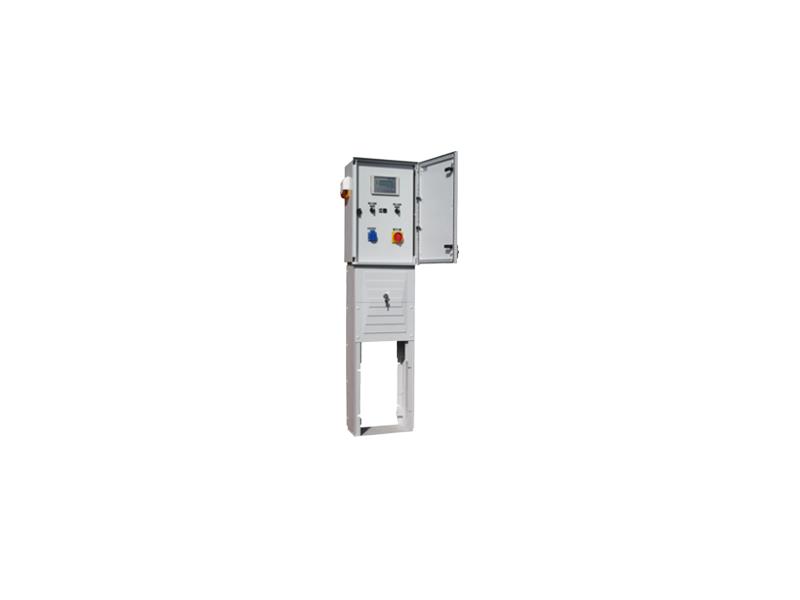

Skrzynki sterownicze SNA (SPA) (HNA) (HPA) - do przepompowni sieciowych

Wykonawstwo instalacji zasilająco-sterowniczej przepompowni zbiornikowych z jedną, dwoma lub trzema pompami zatapialnymi - moc znamionowa / jednostkowa zainstalowanych pomp
od 0,75 kW do 22,0 kW.

Skrzynki są przystosowane do zabudowy wewnętrznej (IP44) i zewnętrznej (IP53).

Wykonawstwo skrzynek zgodnie z normą PN-EN 60439-1:2003

Możliwość adaptacji skrzynek dla potrzeb systemu monitoringu stanów pracy i zdalnego sterowania pracą przepompowni z użyciem różnych łączy.

Konstrukcja

Układ elektryczny skrzynek realizuje wymagane w instalacji zasilającej pomp zabezpieczenia różnicowo-prądowe, zwarciowe, przeciążeniowe i fazowe. Dla pomp o mocy silnika do 4 kW
(włącznie) zakłada się rozruch bezpośredni, zaś dla pomp o mocy silnika 5,5 kW i powyżej skrzynka jest wyposażona w moduł łagodnego startu i hamowania (rozrusznik energoelektroniczny - sofstart) lub układ rozruchu pomp gwiazda-trójkąt.

Skrzynki sterownicze w wykonaniu jednopompowym oparte są na układzie przekaźnikowym, zaś skrzynki dla pozostałych zestawów pompowych posiadają sterownik programowalny z tekstowym panelem operatorskim umieszczonym na drzwiach zewnętrznych skrzynki.

Skrzynki sterownicze w wykonaniu jednopompowym oparte są na układzie przekaźnikowym, zaś skrzynki dla pozostałych zestawów pompowych posiadają sterownik programowalny z tekstowym panelem operatorskim umieszczonym na drzwiach skrzynki.
Możliwe doposażenie skrzynek:

  1. standardowe producenta
  2. niestandardowe – wg opcji producenta
  3. wg specyfikacji klienta (po wcześniejszych uzgodnieniach)

Zobacz ogólną specyfikację techniczną skrzynek

Podstawowy kod oznaczeń

Skrzynki typoszeregu H
czujniki poziomu: sonda hydrostatyczna i regulatory

Oznaczenie
Opis funkcji

HNA2
sterowanie pompami o mocy ? 4,0 kW
rozruch bezpośredni

HPA3
sterowanie pompami o mocy ? 5,5 kW
z układem łagodnego startu i hamowania

HPA4
sterowanie pompami o mocy ? 5,5 kW
z układem gwiazda-trójkąt

Skrzynki typoszeregu S
czujniki poziomu: regulatory pływakowe

Oznaczenie
Opis funkcji

SNA2
sterowanie pompami o mocy ? 4,0 kW
rozruch bezpośredni

SPA3
sterowanie pompami o mocy ? 5,5 kW
z układem łagodnego startu i hamowania

SPA4
sterowanie pompami o mocy ? 5,5 kW
z układem gwiazda-trójkąt

Skrzynki do zabudowy zewnętrznej są w oznaczeniu wyróżniane literą M - przykładowe oznaczenie HNA2.../M



Skrzynki sterownicze SPS - do przepompowni przydomowych

Wykonawstwo instalacji zasilająco-sterowniczej przepompowni przydomowych ścieków z jedną pompą zatapialną – trójfazową lub jednofazową bez zintegrowanego regulatora pływakowego.

Moc znamionowa zainstalowanej pompy od 0,75 kW do 4,0 kW.

Skrzynki są przystosowane do zabudowy wewnętrznej (IP44) i zewnętrznej (IP53)

Wykonawstwo skrzynek zgodnie z normą PN-EN 60439-1:2003

Przegląd funkcji

Podstawowy kod oznaczeń

  • przełącznik funkcyjny praca: ręczna - automatyczna
  • zabezpieczenie pompy - wyłącznik silnikowy
  • zabezpieczenie przeciwporażeniowe
  • sygnalizacja dźwiękowa poziomu alarmowego medium w zbiorniku (współpraca z niezależnym regulatorem pływakowym reagującym na przekroczenie poziomu alarmowego medium)



Oznaczenie Zasilanie pompy / rodzaj zabudowy

SPS-1
jednofazowe / wewnętrzna

SPS-1/M
jednofazowe / zewnętrzna wolnostojąca

SPS-3
trójfazowe / wewnętrzna

SPS-3/M
trójfazowe / zewnętrzna wolnostojąca



Więcej informacji >
