LA-1012 Traser, lokalizator przewodów, kabli i rur

Profesjonalna instrukcja obsługi w języku polskim.

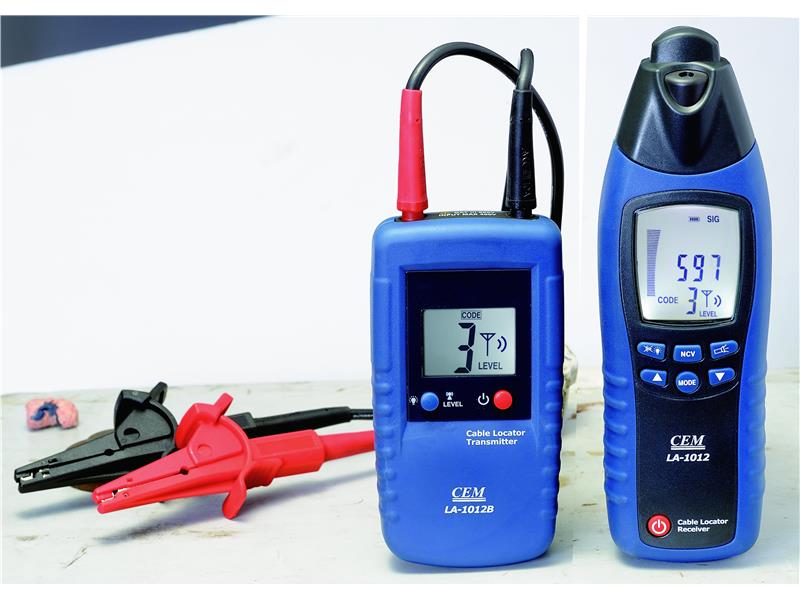

Lokalizator LA-1012 składa się z nadajnika i odbiornika, jest przenośnym przyrządem pomiarowym, który służy do wykrywania lub trasowania przewodów.

Nadajnik musi być tak podłączony do badanego obwodu, aby powstał obwód zamknięty, przez który będzie mógł popłynąć prąd sygnału nadajnika. Sygnał generowany przez nadajnik jest tworzony przez modulowany prąd, generujący pole elektromagnetyczne wokół przewodu. To pole elektromagnetyczne indukuje napięcie w cewce odbiornika. Zaindukowane napięcie jest wzmacniane, dekodowane i zamieniane na sygnał odbiorczy w odbiorniku, wartość sygnału jest ostatecznie wyświetlana na ekranie odbiornika.

Cechy szczególne

- Odnajdywanie przewodów w ścianach,
- Lokalizowanie przerw oraz zwarć w przewodach,
- Lokalizowanie tras kabli zakopanych w ziemi,
- Identyfikowanie bezpieczników i skojarzonych z nimi obwodów prądowych,
- Odnajdywanie przypadkowo zatynkowanych gniazdek i puszek elektrycznych,
- Wykrywanie zwarć i przerw w kablach ogrzewania podłogowego,
- Trasowanie metalowych rur wodociągowych oraz grzewczych,
- Wszystkie obszary zastosowań (pod napięciem i bez napięcia) są wykonywane bez użycia żadnych dodatkowych instrumentów,
- Wyświetlacz nadajnika pokazuje poziom nadawanego sygnału, kod transmisji, jak również napięcie zewnętrzne,
- Wyświetlacz nadajnika wskazuje poziom odbieranego sygnału, kod transmisji, jak również wykryte napięcie sieci,
- Automatyczna i ręczna regulacja czułości,
- Sygnał akustyczny odbieranego sygnału może być wyłączony,
- Funkcja automatycznego wyłączania zasilania,
- Podświetlenie wyświetlacza,
- Dodatkowa funkcja latarki przydatna w warunkach słabego oświetlenia,
- Funkcja bezdotykowego wykrywania napięcia (NCV).

Dane techniczne

Nadajnik

- Sygnał wyjściowy: 125kHz,
- Zakres wykrywanego napięcia zewnętrznego: 12 ÷ 400V (max 400V AC/DC),
- Zakres częstotliwości: 0 ÷ 60Hz,
- Wyświetlacz: LCD,
- Kategoria przepięciowa: CAT III 300V,
- Stopień zapylenia: 2,
- Automatyczny wyłącznik zasilania: po około 1 godzinie,
- Zasilanie: bateria 9V typu 6F22,
- Pobór mocy: max 18mA,
- Bezpiecznik: 500mA/500V typu F, 6,3x32mm,
- Zakres temperatury pracy: 0÷40°C max wilgotność 80%RH (bez kondensacji),
- Zakres temperatury magazynowania: -20÷60°C max wilgotność 80%RH (bez kondensacji),
- Wysokość n.p.m.: do 2000m,
- Wymiary: 130 x 69 x 32mm,
- Waga: ok. 130g.

Odbiornik

- Głębokość trasowania: zależy od medium oraz zastosowania,
- Tryb lokalizowania kabli:
     - około 0 ÷ 2m (zastosowanie jednobiegunowe),
     - około 0 ÷ 0,5m (zastosowanie dwubiegunowe),
- Detekcja napięcia: około 0 ÷ 0,4m,
- Wyświetlacz: LCD z funkcjami i linijką analogową,
- Zasilanie: bateria 9V typu 6F22,
- Pobór mocy:
    - około 23mA (bez podświetlenia i bez latarki),
    - około 35mA (z podświetleniem),
    - max 40mA (z podświetleniem i funkcją latarki),
- Automatyczny wyłącznik zasilania: po około 5 minutach,
- Zakres temperatury pracy: 0÷40°C max wilgotność 80%RH (bez kondensacji),
- Zakres temperatury magazynowania: -20÷60°C max wilgotność 80%RH (bez kondensacji),
- Wysokość n.p.m.: do 2000m,
- Wymiary: 192 x 61 x 37mm,
- Waga: ok. 180g.
