Modułowa, tania szafka dla 2-pompowej przepompowni scieków typ "PT-11"
Modułowa, tania szafka dla 2-pompowej przepompowni scieków typ "PT-11"
Producent:
ELEKTRON, Conti Elektron

1. Zastosowanie .
Szafki sterownicze przeznaczone są do zasilania i sterowania dwóch pomp
zainstalowanych na przepompowni ścieków - praca pomp sekwencyjna z przemienną, rozruch bezpośredni.
Szafki wykonane z poliwęglanu, przeznaczone do zabudowy zewnętrznej lub wewnętrznej, zabudowa urządzeń modułowa. Szafki wykonane zgodnie z wymaganiami normy IP-65, mogą być montowane na ścianie w pomieszczeniach lub na konstrukcji na zewnątrz.

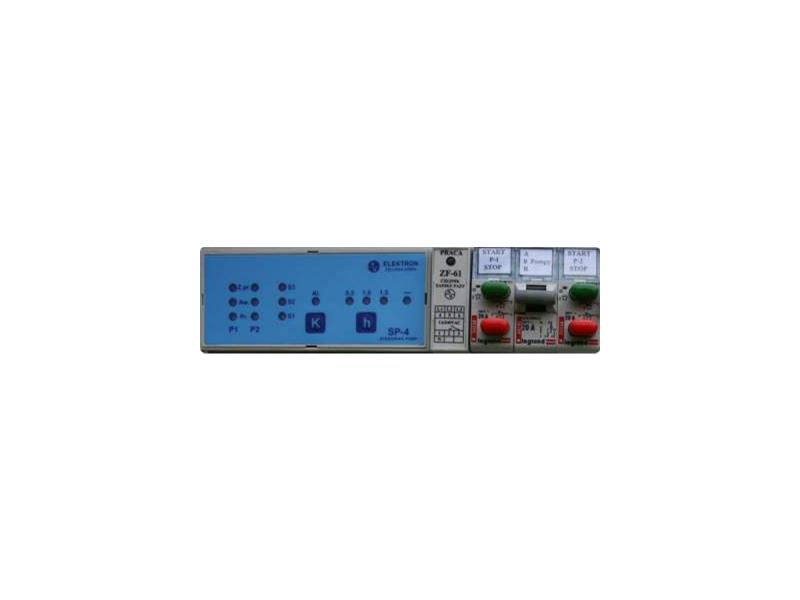

Układ sterowania pomp jest realizowany poprzez mikroprocesorowy sterownik ( SP-4 produkcji "ELEKTRON") zainstalowany w szafie ( na szynie DIN). Zastosowanie w sterownikach rozłącznych listew zaciskowych ( 4x 9 styków) umożliwia szybką wymianę sterownika bez odłączania przewodów sterowniczych.
Układ sterowania i wizualizacji stanu pracy przepompowni zainstalowany jest
na płycie sterowniczej wewnątrz szafki, pełna synoptyka na zainstalowanym
sterowniku "SP-4". Szafki przeznaczone dla dwóch pomp o mocy maksymalnej
2 x 7,5 KW.

2. Wyposażenie szaf i realizowane funkcje sterownicze
- zasilanie energetyczne - kabel (przewód) 5-cio żyłowy,
- wyłącznik główny,
- zabezpieczenie różnicowo-prądowe ,
- zabezpieczenie przed zanikiem faz zasilających ( typ ZF-61)
- zabezpieczenie przeciążeniowe każdej pompy,
- zabezpieczenie przed suchobiegiem,
- sterowanie ręczne lub automatyczne pomp,
- sterowanie pomp sekwencyjne - dwa poziomy załączenia , jeden poziom wyłączenia,
- praca pomp przemienna - praca równoległa przy zanurzeniu trzech sond ( S1;S2;S3)
- poziom przelewowy ( sonda S4), sygnalizacja stanu awaryjnego,
- możliwość zmiany pomp po upływie ustawionego czasu ciągłej pracy jednej,
ustawiany czas 0,5 ; 1,0 ; 1,5 h. ( lub wyłączenie tej funkcji)
- automatyczne uruchomienie drugiej pompy w przypadku awarii pierwszej,
- zabezpieczenie przed równoczesnym rozruchem obu pomp po zaniku i powrocie napięcia,
- wizualizacja stanu pracy przepompowni na płycie czołowej sterownika ( praca- awaria pomp, aktualny poziom ścieków, ustawiony czas pracy ciągłej, alarm),
- licznik godzin pracy dla każdej pompy,
- możliwość wypompowania ścieków poniżej dolnej sondy w układzie sterowania ręcznego,

Do każdej szafki można zamówić bogate wyposażenie dodatkowe -np. transformator
230/24 V, gniazdo 230V, monitoring GSM, amperomierze, zabezpieczenie
przepięciowe, sterowanie sondą hydrostatyczną itp. Także inne nie wymienione po uzgodnieniu warunków technicznych i finansowych.

Pełna instrukcja na naszej stronie : KLIKNIJ TUTAJ

Atrakcyjna cena 3 450 zł ( netto) , z wyposażeniem podstawowym wymienionym wyżej.
