Metody bezwykopowej budowy rurociągów. Klasyfikacja i dobór metody.

Oprac. M. Lewandowska na podst. A. Zwierzchowska,Technologie bezwykopowej budowy sieci gazowych, wodociągowych i kanalizacyjnych, Kielce 2006



Bezwykopowe technologie budowy rurociągów podziemnych.
Bezwykopowe technologie budowy rurociągów podziemnych.

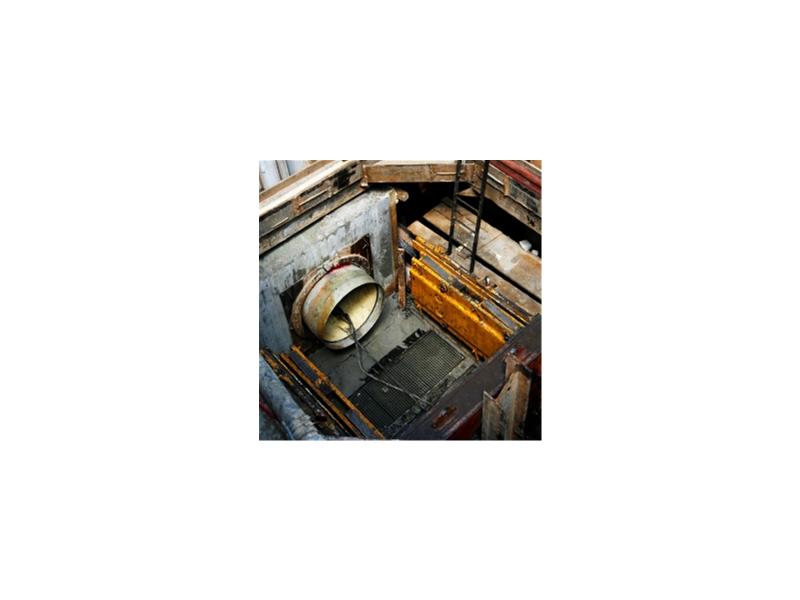

Bezwykopowe technologie budowy rurociągów podziemnych są przewidziane do stosowania w miastach, gdzie umożliwiają budowę podziemnej sieci infrastrukturalnej, w tym rurociągów wod-kan, bez zakłócania ruchu ulicznego. Pozwala to zapobiegać stratom wynikającym z przepałów, wypadków, stresu i uszkodzeń nieruchomości, powstającym na skutek blokowania dróg podczas robót ulicznych.

Autorką dostępnej w języku polskim klasyfikacji bezwykopowych metod budowy rurociągów podziemnych jest A. Zwierzchowska (Technologie bezwykopowej budowy sieci gazowych, wodociągowych i kanalizacyjnych, Kielce 2006). Autorka powołuje się na klasyfikację ISTT (International Society for Trenchless Technology – Międzynarodowe Stowarzyszenie Technologii Bezwykopowych), przyjętą za powszechnie obowiązującą na świecie.


Klasyfikacja technologii

A. Zwierzchowska wyróżniła następujące grupy bezwykopowych metod budowy rurociągów:

  • przeciski pneumatyczne przebijakiem, tzw. kretem (Impast Moling)

Metoda ta polega na przeprowadzeniu przez grunt na wyznaczonym odcinku przebijaka pneumatycznego (tzw. kreta).

  • pneumatyczne wbijanie rur stalowych (Impast Ramming);

W technologii tej rury stalowe wbija się w grunt przebijakiem umieszczonym w wykopie początkowym, w specjalnym łożu, zwanym również kołyską lub lawetą

  • przewierty sterowane (Guided Boring) oraz wiercenia kierunkowe (Directional Drilling);

Rurociągi wbudowuje się w grunt za pomocą urządzeń wiertniczych wyposażonych w silniki hydrauliczne, wytwarzające momenty obrotowe i siły osiowe niezbędne do wciskania, obracania i uciągu przewodów wiertniczych.

  • przeciski hydrauliczne (Pipe Jacking);

Technologia przecisku hydraulicznego polega na wciskaniu w grunt stalowych rur osłonowych za pomocą siłowników hydraulicznych.

  • mikroitunelowanie (Microtuneling)

Polega na przecisku pneumatycznym rur przewodowych w ślad za umieszczonym na ich czele urządzeniem zwanym głowicą, które przeciskane drąży tunel.



Dobór metody

Wybierając metodę bezwykopowej budowy rurociągów, należy brać pod uwagę:

  • parametry techniczne poszczególnych metod: maksymalne długości jednorazowo wbudowywanych rurociągów, wartości maksymalne i minimalne ich średnic;
  • charakterystykę gruntu, w którym rurociąg ma być wbudowany: czy grunt daje się zagęszczać, czy konieczne jest usuwanie urobku, stabilność gruntu;
  • poziom wody gruntowej: czy dana metoda może być stosowana poniżej poziomu wody gruntowej, jeżeli tak, to jak głęboko poniżej lustra wody gruntowej;
  • materiał wbudowywanego rurociągu: wybór zależy od siły przecisku, ewentualnie konieczne może być wcześniejsze wbudowanie rur osłonowych (np. dla rurociągów PE), co jednakże wiąże się z wyższymi kosztami;
  • pożądany stopień dokładności wbudowywania rurociągu: wartości odchyleń trajektorii wbudowywanego rurociągu od planowanej zależą od systemu sterowania i kontroli procesu;
  • minimalna miąższość gruntu nad wierzchołkiem wbudowywanego rurociągu: zależy od średnicy wykonywanego otworu, występowania sił dynamicznych podczas wbudowywania, sposobu usuwania urobku (zastosowanie płuczki na ogół powoduje naruszenie struktury gruntu).
