PT-1C szafa dla 2 pompwej przepompowni

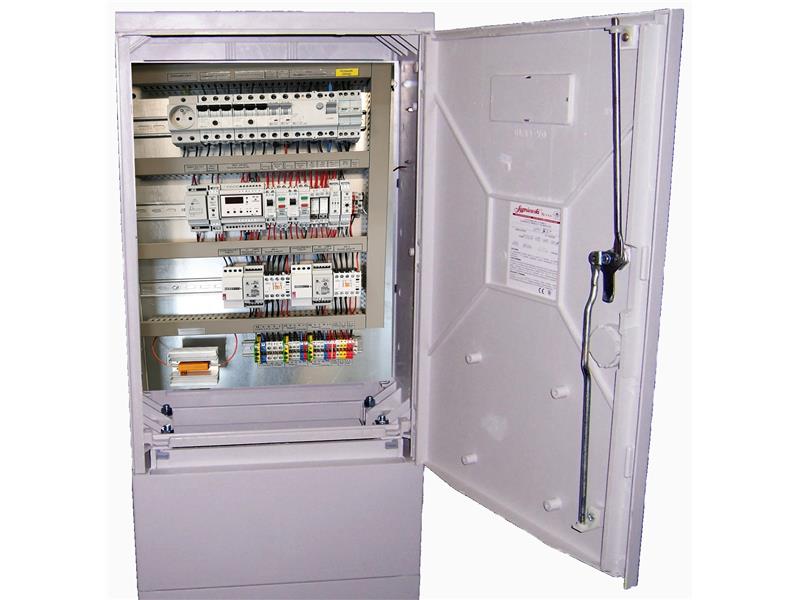

Szafa sterownicza przeznaczona do zasilania i sterowania dwóch pomp zainstalowanych na przepompowni ścieków ( wody) - praca pomp sekwencyjna z przemienną, rozruch bezpośredni. Szafy wykonane z tworzywa, przeznaczone do zabudowy zewnętrznej z fundamentem do wkopania w ziemię. Podstawowy wymiar szafy typ „PT-1C" w obudowie OPN-482F wynosi: 465 x 920 ( 1790 z fundamentem) x 260mm. ( IP44)

Układ sterowania pomp jest realizowany poprzez mikroprocesorowy sterownik SP-4C –zainstalowany w szafie ( na szynie DIN).

Układ sterowania i wizualizacji stanu pracy przepompowni zainstalowany jest na płycie sterowniczej wewnątrz szafy – pełna synoptyka na zainstalowanym sterowniku „SP-4C".

W czasie pracy wyświetlany jest na sterowniku aktualny poziom ścieków (wody) i także stan pracy pomp P1; P2 ( diody 4-ro funkcyjne )

Funkcje diod P1 i P2 w sterowniku SP-4C ( sterownik opisany jest w oddzielnej pozycji KLIKNIJ TUTAJ :

dioda nie świeci – pompa odstawiona np. do naprawy ( w programie sterownika)
dioda pulsuje wolno – pompa gotowa do pracy,
dioda pulsuje szybko – awaria pompy,
dioda zapalona – praca pompy.

Wyposażenie i funkcje sterownicze

zasilanie energetyczne – kabel (przewód) 5-cio żyłowy,
wyłącznik główny,
zabezpieczenie różnicowo-prądowe,
zabezpieczenie przed zanikiem faz zasilających ( ZF-61)
zabezpieczenie przeciążeniowe każdej pompy ( Z-MS)
wyświetlacz aktualnego poziomu ( 3 cyfry) – z rozdzielczością 1 cm w zakresie 0...9,99m
sterowanie pomp sekwencyjne - dwa poziomy załączenia , jeden poziom wyłączenia,
3 progi sterownicze do ustawienia w sterowniku ; S1 ( dolny); S2 ( środkowy) ; S3 (górny)
praca pomp przemienna ( między poziomami S1 i S2), z równoległą ( przy poziomie S3),
praca pomp w układzie automatycznym lub ręcznym ( z pominięciem sterownika)
możliwość zmiany pomp po ustawionym czasie ciągłej pracy jednej - ustawiany czas 1....90 minut ( lub wyłączenie tej funkcji),
możliwość odstawienia dowolnej pompy, (np. w czasie serwisowania) jest wtedy pomijana
w algorytmie sterowania,
automatyczne uruchomienie drugiej pompy w przypadku awarii pierwszej,
zabezpieczenie przed równoczesnym rozruchem pomp w przypadku zaniku i powrotu napięcia,
cztero-funkcyjne diody stanu pracy pomp P1 ; P2 w sterowniku,
ustawiany zakres sondy hydrostatycznej w zakresie od 1...10m,
zabezpieczenie przed suchobiegiem dodatkowym pływakiem,
możliwość kontrolowanego wypompowania ścieków poniżej suchobiegu – przy sterowaniu ręcznym z pominięciem sterownika,
stan suchobiegu ( z sondy pływakowej ) sygnalizowany napisem na wyświetlaczu,
sterowanie ręczne pomp z pominięciem sterownika. W przypadku awarii sterownika lub sondy hydrostatycznej praca automatyczna jednej lub dwóch pomp między dwoma pływakami ( Pmin. i Pmax.) – po ustawieniu przełączników pracy pomp w pozycję „R",
dodatkowy pływak Pmax. dla poziomu max. podłączony poza sterownikiem + czerwona dioda „poziom max" na pulpicie
licznik godzin pracy dla każdej pompy,
wyjście alarmowe (napięciowe 12V/200mA) dla stanu awarii pomp P1; P2 , suchobiegu, poziomu max. ( aktywne przy pracy automatycznej obu pomp)
zewnętrzny sygnalizator świetlno/dźwiękowy ( 12V) – działa tylko przy pracy automatycznej obu pomp.
przycisk kasowania alarmu świetlno-dźwiękowego na pulpicie ( diody alarmu w sterowniku i poziomu max. zgasną po ustąpieniu przyczyny alarmu),
gniazdo serwisowe 230 V,
regulator temperatury z grzałką 50W.

Promocyjna cena szafy z bogatym wyposażeniem wynosi 6150 zł + VAT.

Posiadamy w sprzedaży także sondy hydrostatyczne i pływakowe.
