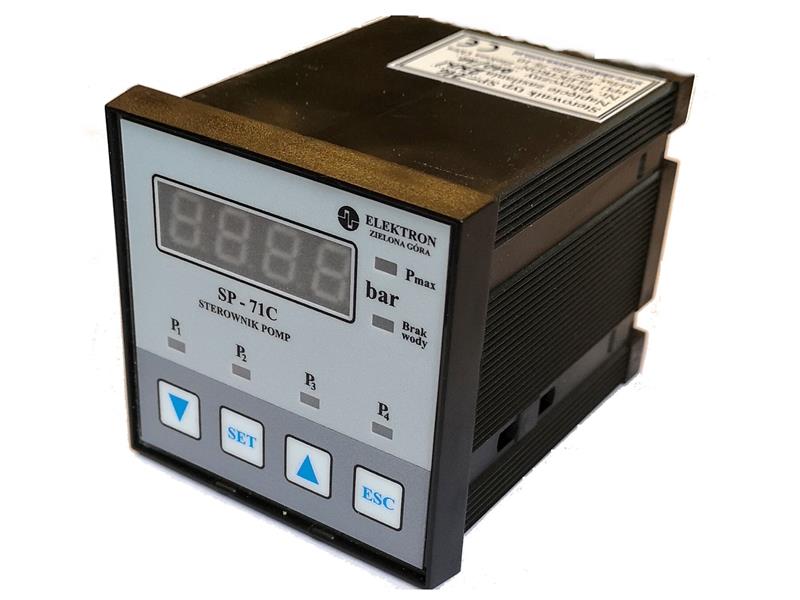

Sterownik 2-4 pomp "SP-71C"

Mikroprocesorowy sterownik pomp przeznaczony do sterowania pracą zestawu 2...4 pomp pracujących w hydroforowych zestawach pompowych. Jest to wersja do montażu na drzwiach szafy - inna wersja SP-7C do montażu na szynie w odrębnym opisie.

Sterownik współpracuje z przetwornikiem ciśnienia posiadającym sygnał wyjściowy 4...20mA ( zakres mierzonego ciśnienia 0...9,99 bar ).

Aktualna wartość mierzonego ciśnienia jest przedstawiona na wyświetlaczu (4-cyfry). Sterownik
umożliwia wybranie liczby pomp w zestawie (2...4), wybranie maksymalnej liczby pracujących pomp (2...4), ustawienie dwóch progów sterowniczych („Pg"- wyłącz, „Pd"-załącz), zaprogramowanie

odstępu czasowego między włączaniem kolejnych pomp („t"- w zakresie 1...300 s) oraz opóźnienie
zadziałania sygnału ciśnienia maksymalnego (1...20 s). Sterownik może być wyposażony w wyjście
RS485 z protokołem modbus RTU (opcja).

Sterownik „SP-71C" realizuje sterowanie 2-4 pomp według następującego algorytmu:

• po spadku ciśnienia poniżej dolnego progu „Pd" załącza się pompa P1, następnie po czasie „t" pompa P2 i kolejne w takich samych odstępach czasu,
• po przekroczeniu ciśnienia górnego „Pg" nastąpi wyłączenie pomp w kolejności P4....P1 ( jeśli pracowały cztery),
• jeśli ustawiony czas „t" jest większy niż 3 sekundy, to po wyłączeniu pierwszej pompy sterownik sprawdza ciśnienie, jeśli w okresie od 3 sekund do końca czasu „t" ciśnienie wzrośnie powyżej progu „Pg" to nastąpi bezzwłoczne wyłączenie następnej pompy,
• przykład działania algorytmu: czas „t" ustawiony jest na 20 sekund, po wyłączeniu pierwszej pompy ciśnienie na chwilę spada poniżej progu „Pg", ale po 5 sekundach znów go przekracza, wtedy wyłączenie drugiej pompy nastąpi bezzwłocznie, czyli po czasie 5 sekund zamiast 20, po wyłączeniu drugiej pompy ciśnienie wciąż będzie monitorowane i jeśli ponownie wystąpi przekroczenie progu „Pg" kolejna pompa zostanie wyłączona przed upływem czasu „t", w przeciwnym wypadku pompa 3 będzie pracować aż do minięcia czasu „t".
• po kolejnym spadku ciśnienia poniżej progu „Pd" załącza pompa P2, a następnie po czasie „t" pompa P3 i kolejne w takich samych odstępach czasu.
• Po wystąpieniu sygnału Pmax lub sygnału suchobiegu, wszystkie pompy zostają wyłączone.
• Po przekroczeniu prądu przetwornika powyżej 22 mA lub poniżej 3,6 mA pompy zostają wyłączone.
• Zaprogramowany odstęp czasowy „to'' zapobiega także równoczesnemu rozruchowi pomp po zaniku i powrocie napięcia zasilającego.

  Sterownik realizuje także pracę przemienną – w każdym następnym cyklu jako pierwsza załącza się pompa, która w poprzednim załączała się jako druga. Przy trzech pompach pracujących w zestawie w kolejnych cyklach pompy będą załączane w kolejności : P1→P2→P3 ; P2→P3→P4 ; P3→P4→P1.

  Funkcja przemienności pomp działa jeśli czas między wyłączeniem wszystkich pomp a rozpoczęciem kolejnego cyklu załączania jest większy od ustawionego „to"( max. 20 sek.).

  Możliwość odstawienia dowolnych pomp z układu pracy automatycznej np. z powodu awarii. Diody P1...P4 są zgaszone dla pomp odstawionych, mrugają dla pomp wybranych do pracy automatycznej i świecą się światłem ciągłym dla pomp mających pracować.

  Wejście na dodatkowy sygnał suchobiegu ( np. z głowicy wkręconej na rurociągu ) , z lampką informująca o wyłączeniu pomp z powodu suchobiegu.

  Wejście na dodatkowy sygnał ciśnienia Pmax. ( np. z zewnętrznego wyłącznika ciśnieniowego) – do awaryjnego wyłączenia pomp ( zapali się lampka Pmax.). Sterownik wyłączy pompy jeśli ciśnienie Pmax. trwa dłużej niż ustawiony czas w zakresie 0÷ 9 sek.

  Prosty sposób programowania sterownika -cztery przyciski

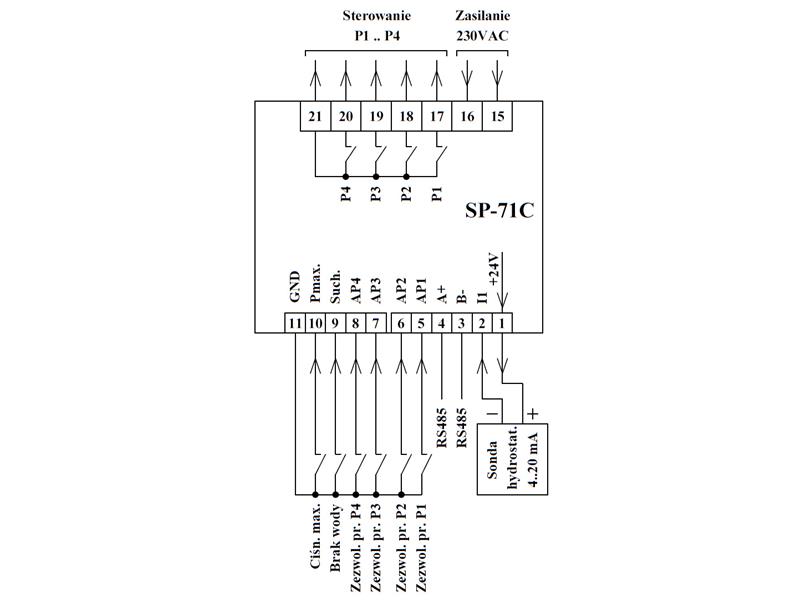

  Wymiary : 72 x 72 x 89    Na rysunku poniżej przedstawiono przykładowy schemat podłączenia 4 pomp.
