Sterownik 2 pomp "SP-4C" -sterowanie sondą hydrostatyczną

ZASTOSOWANIE : przepompownie ścieków, wodociągi –napełnianie zbiorników otwartych lub ciśnieniowych

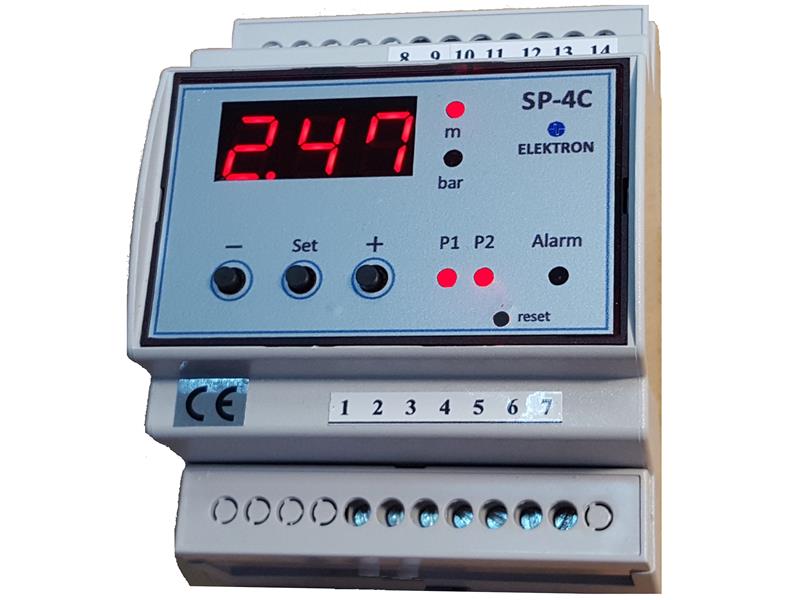

zdjecie sterownika SP-4C
Producent:
ELEKTRON, Conti Elektron

1. OPIS UKŁADÓW  STEROWANIA
Mikroprocesorowy sterownik pomp jest przeznaczony do sterowania pracą dwóch pomp w następujących aplikacjach :
- przepompownia ścieków sterowana sondą hydrostatyczną + 2 sondy pływakowe dla
poziomów skrajnych
- hydrofornia – sterowanie 2 pomp napełniających zbiornik otwarty, sterowanie
sondą hydrostatyczną,
- hydrofornia – sterowanie 2 pomp napełniających zbiornik ciśnieniowy, sterowanie
przetwornikiem ciśnienia.

Pompy mogą być z rozruchem bezpośrednim, gwiazda/trójkąt ( z dodatkowymi przekaźnikami czasowymi) lub poprzez softstarty.

Zasilanie sterownika 230V, montaż na szynie ( 4 moduły)

FUNKCJE WSPÓLNE DLA PRZEPOMPOWNI ŚCIEKÓW I HYDROFORNI :
 sterowanie pomp sekwencyjne - dwa poziomy załączenia , jeden poziom wyłączenia,
 praca pomp przemienna,
 praca pomp w układzie automatycznym lub ręcznym ( z pominięciem sterownika)
 możliwość zmiany pomp po ustawionym czasie ciągłej pracy jednej - ustawiany czas
1....90 minut ( lub wyłączenie tej funkcji),
 możliwość odstawienia dowolnej pompy, (np. w czasie serwisowania) jest wtedy pomijana
w algorytmie sterowania,
 automatyczne uruchomienie drugiej pompy w przypadku awarii pierwszej,
 zabezpieczenie przed równoczesnym rozruchem pomp w przypadku zaniku i powrotu napięcia,
 wizualizacja optyczna na płycie czołowej stanu wszystkich wejść i wyjść,
 czterofunkcyjne diody stanu pracy pomp P1 ; P2,
 dioda alarmu + wyjście przekaźnikowe zwierne – dla stanu awarii dowolnej pompy,
 wybór trybu pracy(opróżnianie lub napełnianie),
 wybór wielkości wyświetlanej(metry lub bary),
 ustawiany zakres sondy hydrostatycznej/przetwornika ciśnienia w zakresie od 1...10m,
lub od 1...10 bar

PRZEPOMPOWNIA ŚCIEKÓW ( WODY) - FUNKCJE ODRĘBNE :
 zabezpieczenie przed suchobiegiem dodatkowym pływakiem,
 możliwość kontrolowanego wypompowania ścieków poniżej suchobiegu – przy sterowaniu ręcznym z pominięciem sterownika,
 stan suchobiegu ( z sondy pływakowej ) sygnalizowany napisem na wyświetlaczu,
Możliwość wykonania ręcznego sterowania pomp z pominięciem sterownika. W przypadku awarii sterownika praca automatyczna jednej lub 2 pomp między dwoma pływakami
( suchobieg i Pmax.) – po ustawieniu przełączników pracy pomp w pozycję „R"
Dodatkowy pływak dla poziomu max. podłączony poza sterownikiem.

HYDROFORNIA – STEROWANIE 2 POMP NAPEŁNIAJĄCYCH ZBIORNIK
– FUNKCJE ODRĘBNE :

 zabezpieczenie przed suchobiegiem np. głowicą wkręconą na rurociągu ssawnym,
 stan suchobiegu sygnalizowany napisem na wyświetlaczu – jako sonda suchobiegu może być podłączona np. głowica G-3/A ( gwint ½') wkręcona na rurociągu ssawnym.

Oferujmey także szafki sterownicze wykonane na tym sterowniku - dla przepompowni ścieków typu PT-11C ( naścienna) lub PT-1C ( z fundamentem do wkopania)

Promocyjna cena sterownika 578 zł + VAT.

Wiecej informacji i instrukcja do pobrania na stronie : KLIKNIJ TUTAJ
