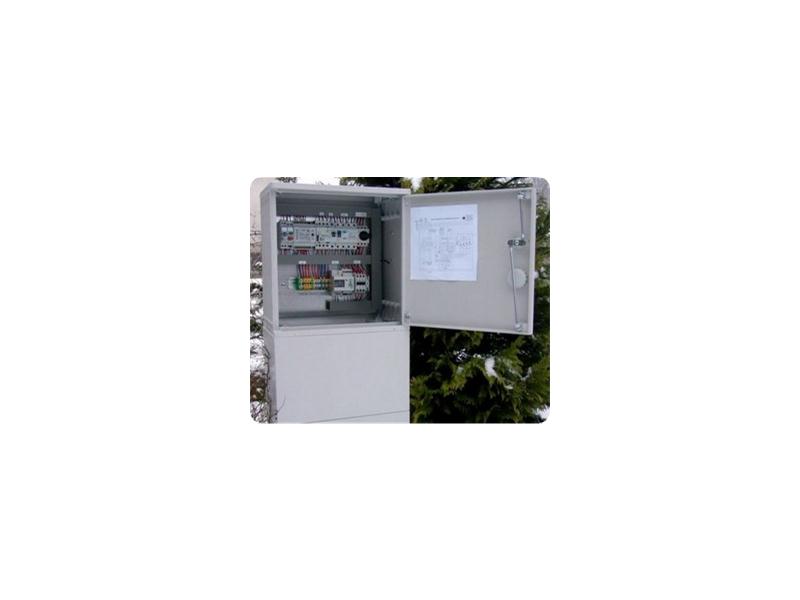

Szafa z tworzywa dla 1-pompowej przepompowni ścieków typ "PTM-3"

1. Zastosowanie
Szafki sterownicze typu PTM-3 przeznaczone są do zasilania i sterowania
jednej pompy zainstalowanej na przepompowni ścieków - rozruch bezpośredni.
Szafki wykonane są z tworzyw termoutwardzalnych, przeznaczone do
zabudowy zewnętrznej ( z fundamentem ), zamykane na zamek patentowy.
Szafki bez fundamentu mogą być montowane na ścianie w pomieszczeniach.
Układ sterowania i wizualizacji wykonano w oparciu o sterownik własnej produkcji
typu „SP-8”, zabudowa urządzeń w szafie modułowa.
Szafki z fundamentem wykonane zgodnie z wymaganiami normy IP-44 mogą być
wkopane w ziemię obok przepompowni.
Wymiary szafki od. 400 x 400 x 250 , fundament 400 x 820 x 250.
Szafki z tworzywa dla 2-pompowych przepompowni typ "PT-1" i "PT-2" ( oddzielny opis)

2. Wyposażenie podstawowe szaf i realizowane funkcje sterownicze
- zasilanie energetyczne – kabel (przewód) 5-cio żyłowy,
- wyłącznik główny,
- zabezpieczenie różnicowo-prądowe ,
- zabezpieczenie przed zanikiem faz zasilających ( typ ZF-6 lub ZF-7) prod.”ELEKTRON”,
- zabezpieczenie przeciążeniowe pompy,
- zabezpieczenie przed suchobiegiem przy pracy automatycznej i ręcznej,
- sygnalizacja awarii w przypadku złej kolejności załączania pływaków
( np. zawieszenie się jednej z dwóch dolnych sond)
- sterowanie ręczne lub automatyczne pompy,
- współpraca z trzema sondami pływakowymi ( np. MAC-3)
- sterowanie pompy dwoma poziomami , załączenie – sonda dolna „S-1” ; wyłączenie sonda środkowa „S-2”
- poziom przelewowy -sonda górna „S-3” - sygnalizacja stanu alarmowego,
- wizualizacja stanu pracy przepompowni na płycie czołowej sterownika ( polecenie pracy,
praca - awaria pompy, aktualny poziom ścieków, alarm),
- zewnętrzna sygnalizacja alarmowa,
- licznik godzin pracy pompy,
- możliwość wypompowania ścieków poniżej dolnej sondy w układzie sterowania ręcznego,
Dodatkowe wyposażenie do uzgodnienia.

Więcej Informacji + instrukcja + zakup Online na stronie : KLIKNIJ TUTAJ

Cena od 2 950,00 zł + VAT
